CAD中如何添加打印戳记(类似WORD的页眉、页脚)?

打开打印对话框(注意:如果使用的是AutoCAD ,首先要将整个打印对话框展开,看到右下角有一个右箭头按钮吗?点一下,展开整个对话框,如果是浩辰CAD直接显示整个打印对话框,就没这个问题了)。

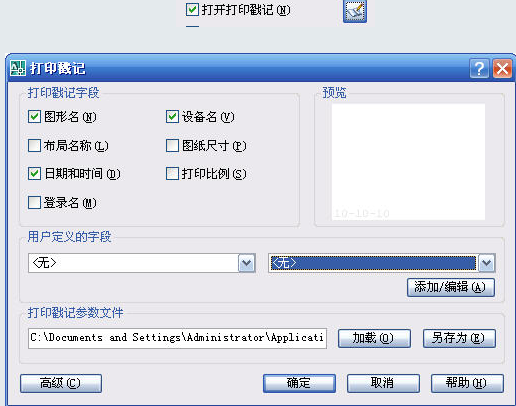

勾选“打开打印戳记”,然后就可以点后面的按钮打开“打印戳记”对话框,如下图所示。


在打印戳记对话框中,可以勾选一些预设的戳记,如图形名、设备名、布局名称、图纸尺寸、日期和时间、打印比例、登陆名,直接勾选这些选项即可。点击“用户定义的字段”下的“添加/编辑”按钮可以添加自己需要的特殊戳记。打印戳记的参数还可以保存然后在打印其他图纸时加载。

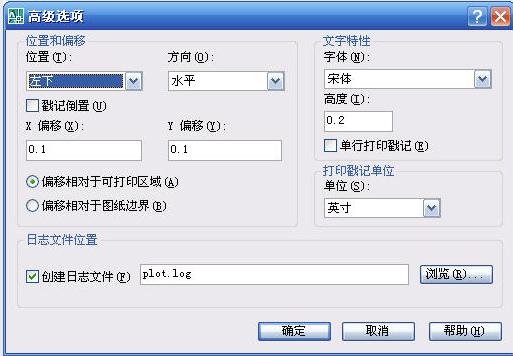

单击对话框底部的“高级”按钮,会弹出“高级选项”对话框,可以设置戳记在图纸中的位置,字体、单位等等参数,如下图所示。


不同CAD支持的打印戳记不完全相同,但设置方法基本相同,试试就会了。
