如果你下定决心学习CAD，那么就已经成功了一半了，剩下的就是保持这份决心，了解CAD制图软件、操作方式，然后练习、练习、再练习。今天给大家分享一个CAD自学笔记的前21条记录，希望能够帮助到对于自学CAD不知道如何下手的小伙伴。
1.直线工具（快捷键L，不区分大小写）。画直线时，如果按照长度+角度，输入长度后，按Tab键切换 。

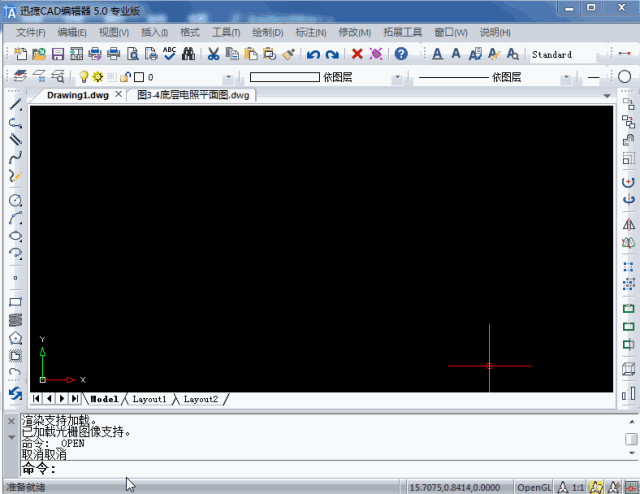

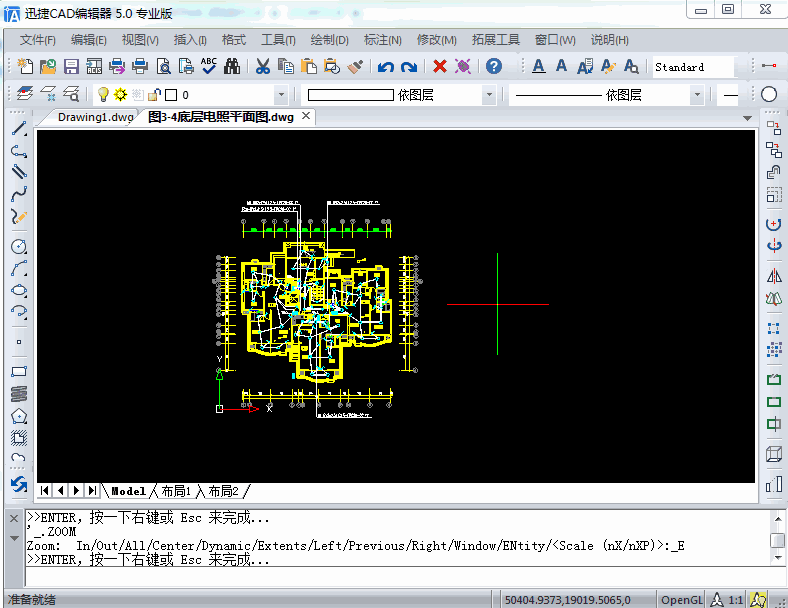

2.鼠标中键在CAD中的运用： “放大缩小”、“按住鼠标中键可以移动”、“双击鼠标中键”，可以显示所有画图区域里的图形。超过图幅的图形，可以按鼠标中键两次，就可以显示完整了。

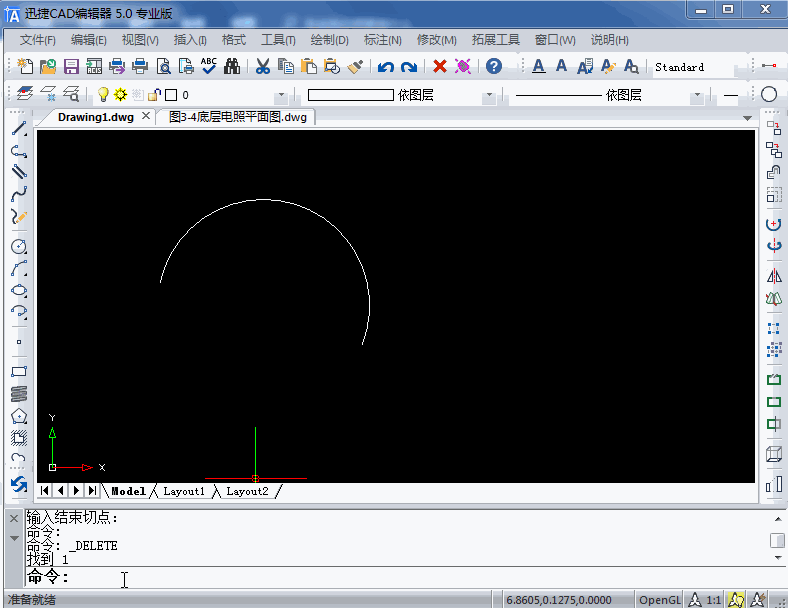

3.删除工具：“选中要删除的对象，然后按Delete键”，用删除工具快捷键E
4.极坐标：要输入极坐标，请输入距离和角度，并使用尖括号隔开，例如：
要指定相对于前一点一个单位，角度为45度的点，就输入1
默认情况下角度按逆时针方向增大，顺时针方向减小，要按顺时针方向移动则要输入负角度值。
可以使用UNITES命令来该表当前图形的角度约定。
5.构造线：快捷键XL
6.CAD选择技巧：
a,从左往右选，要完全框住才能选中
b,从右往左选，接触到就能选中
C,点选
7.射线：快捷键RAY
8.圆弧：快捷键A/ARC
9.多段线：快捷键PL
注意：多段线不仅可以画直线，还可以画圆弧，其中半宽和宽度集合可以画箭头。
10.圆：快捷键C
11.修剪工具快捷键TR 最常用的是TR-空格-选择要修剪的对象”有时候修剪不掉的部分可以选中，然后删除。
注意：按住Shift可以延伸对象。
12.作图原则：先定位，后定形。
13.椭圆快捷键EL
14.偏移命令快捷键O
使用方法：选择偏移命令-输入偏移距离-选择要偏移的对象-指定偏移方向（往哪一侧偏移）
15.倒圆角快捷键F也可以用相切相切半径圆来做圆角，把多余部分删除即可。
16.旋转复制命令复制的快捷键为CO也可以用Ctrl+C（复制后图像的方向不变）
注意：复制的基点是复制图形内的一点
旋转的快捷键为RO,
注意：旋转的几点是选择的中心点，记图像围绕那一点旋转，该点不在所选择的图形内。
17.镜像命令： 快捷键MI 当两个对象形状一样，而且又关于某一条线对称，则可以使用镜像命令。
18.矩形工具快捷键REC

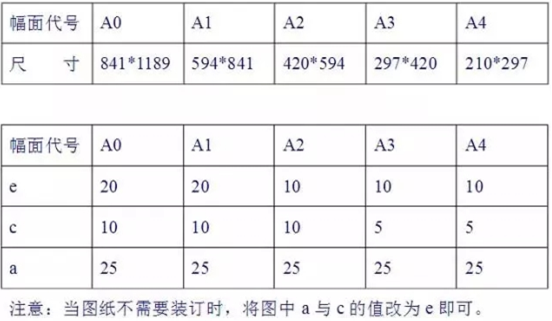

19.图纸框的绘制幅面代号
20.分解命令快捷键X (将一个整体分解成几部分) 。如绘制图纸框内框的时候，先将外框分解，然后将分解开来的直线偏移适当距离从而得到内框。
21.样条曲线快捷键SPL，用于断裂处的裂痕表示方法或者用于表示需要省略的部分。
