在CAD中插入外部参照时，并未改变比例或其他参数，但当双击外部参照弹出“参照编辑”对话框后点“确定”按钮，CAD却提示“选定的外部参照不可编辑”，这是为什么呢？
这并不是你当前的文件有什么问题，而是被插入的参照原文件中进行了设置，不允许对此文件进行参照编辑。检查方法很简单，打开参照原文件，在命令行输入xedit变量，回车，看看值是否为0，如果为0，表示此文件作为外部参照插入到其他图后是无法参照编辑的。解决办法有两种：
1、如果你记得住变量，就输入xedit，将值设置为1就可以。

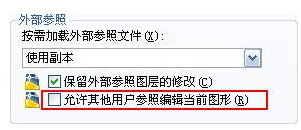

2、如果你觉得记变量麻烦，你也可以在选项对话框里进行设置。输入OP，回车，打开“选项”对话框，在“打开和保存”选项的外部参照相关参数中勾选“允许其他用户参照编辑当前图形”。这个设置的也是XEDIT变量。
CAD提供这个选项是有道理的，举个例子，建筑设计院中设备专业用建筑图纸作为底图，有时就会以外部参照的方式插入，而建筑专业并不希望其他专业直接通过参照编辑修改原图，就可以设置此参数，从而防止其他专业不小心修改了建筑底图。
