CAD如何输入坐标?

CAD绘图中,绘图命令中需要指定点,点的输入有鼠标点击确定和输入坐标两种方式,前者无法保证图形精度,故对于一般绘图来讲,大部分点坐标都以数值输入为主

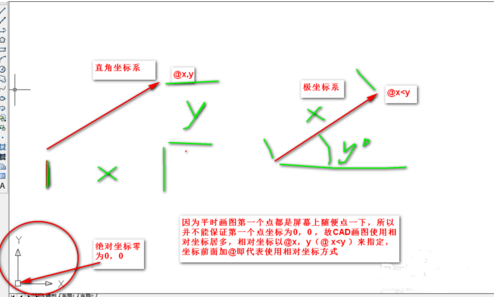

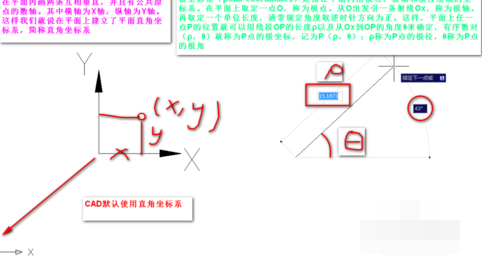

CAD中坐标分为两种,一种为直角坐标,一种为极坐标!


坐标又分绝对坐标和相对坐标两种

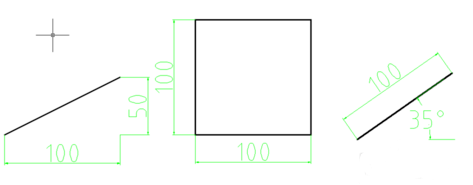

了解了坐标含义之后,坐标输入就好办了,下面以几个例子来学习坐标输入

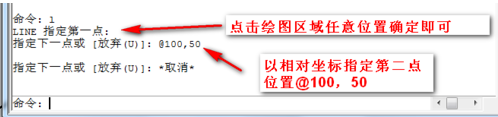

输入直线命令L,第一个点屏幕随便点一下(或以捕捉方式点击已经存在的点),第二个点的输入@100,50,即可完成第一个图

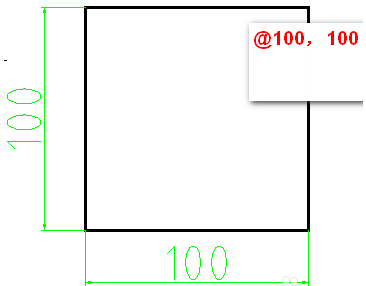

输入矩形命令rec,第一个点屏幕随便点一下(或以捕捉方式点击已经存在的点),第二点输入@100,100,100X100DE 矩形完成

命令: rec

RECTANG

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @100,100

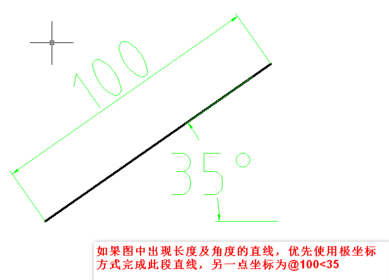

输入直线命令L,第一个点屏幕随便点一下(或以捕捉方式点击已经存在的点),第二个点的输入@100<35,即可完成第三个图,角度是与X正方向水平夹角,逆时针为正。

命令: l

LINE 指定第一点:

指定下一点或 [放弃(U)]: @100<35


注意事项:

坐标前面加@,代表相坐标,平时画图基本上用的都是相对,故@一直在

x,y代表直角坐标,x
