CAD作图怎么添加图形界限?

在使用CAD软件制图的时候,图形界限可以帮助我们确定图纸的尺寸边界。

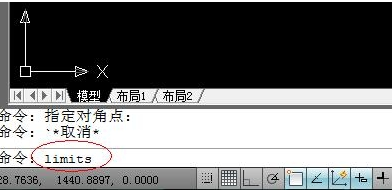

步骤一、双击CAD软件的快捷坐标,绘制一个任意图形。输入CAD作图添加图形界限的命令 limits,这里是不分大小写的。该命令的意思是重新设置模型空间界限,再按回车键。

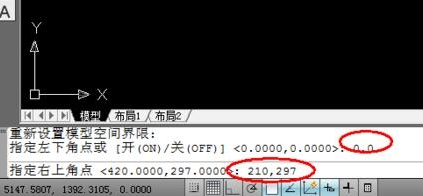

步骤二、设置CAD图型界限的尺寸大小。如果,你想设置A4纸大小,就要继续输入0,0;210,297。如下图一。当然A3的纸大小是297mmχ420mm,那么,你就要在命令框中输入 0,0 ;297,420。

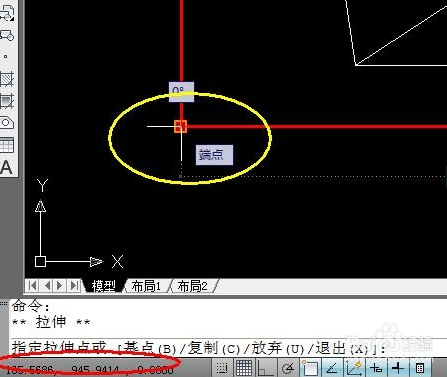

步骤三、你也可以选择任意CAD图形并添加为图形界限。如果要以下图中的红色矩形作为图形界限,这时,需要捕捉矩形的左下角和右上角的坐标。直接选择矩形,如下图,先选择左下角的那一个直角,在看一下左下角命令框的坐标。同理,在捕捉右上角的端点出坐标,在按照上面的方法,先输入limits,再分别输入这两个点,按回车键,这样我们添加的CAD图形界限就设置好了。
