CAD软件怎样将图形坐标Z轴归零?

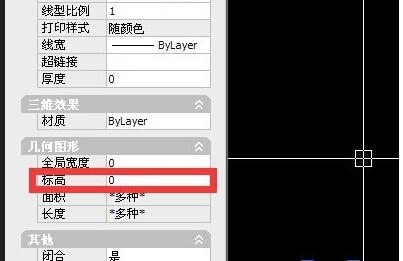

当我们遇到CAD图形标高一致的时候,如果想要让图形统一标高,就需要先将图形坐标Z轴归零。本期,小编为您整理了CAD软件里将图形Z轴坐标归零的操作方法,一起来看看吧!

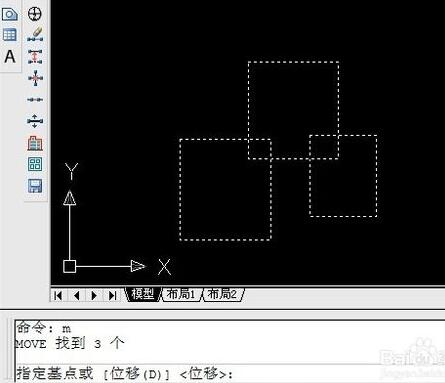

步骤一、打开CAD软件,使用ctrl+A全选图形,或者框选坐标Z轴归零的图形,点击移动命令按钮。

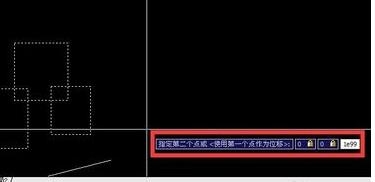

步骤二、用鼠标左键在任意位置随便指定一个坐标Z轴基点,在命令行输入0,0,1e99,将选中的CAD图形全部移动到坐标Z轴正无穷大的位置中。


步骤三、再次框选同样的CAD图形,点击移动命令按钮,用鼠标左键在任意位置随便指定一个基点,在命令行输入0,0,-1e99,让选中图形的坐标Z轴从正无穷大的地点回归,这个时候就完成了CAD图形坐标Z轴归零的操作啦!


以上就是小编为您整理的CAD让图形坐标Z轴归零的操作步骤了,通过两次挪动CAD坐标,就可以完成将Z轴坐标归零,统一CAD图形标高了!各位学会了怎样操作了吗?
