cad中的射线是一端固定而另一端无线延伸的直线，它只有起点和方向，没有终点。射线命令在CAD中使用较少，通常用来作为辅助线，我们可以使用射线命令绘制一个雨伞伞面，下面我们就来看看详细的教程。

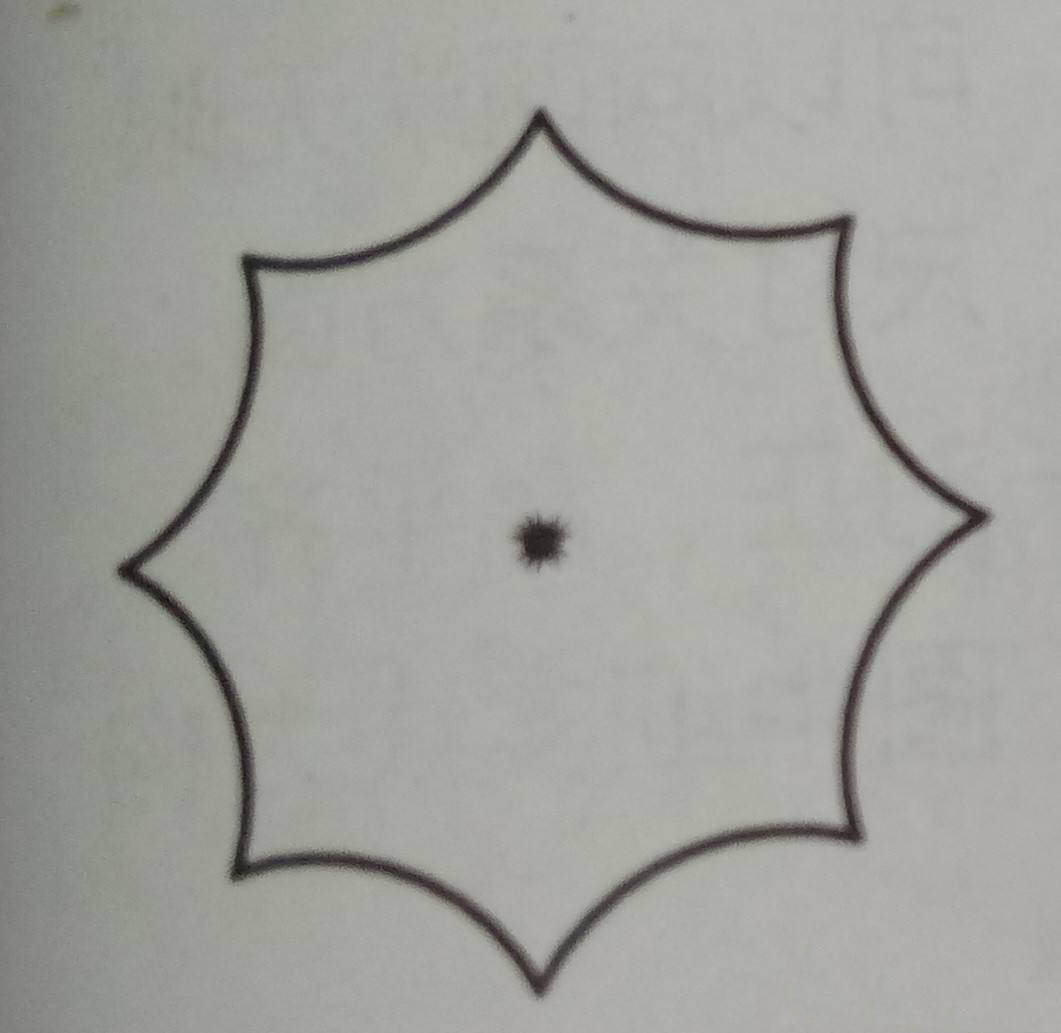

启动CAD软件，绘制图形，如下图所示

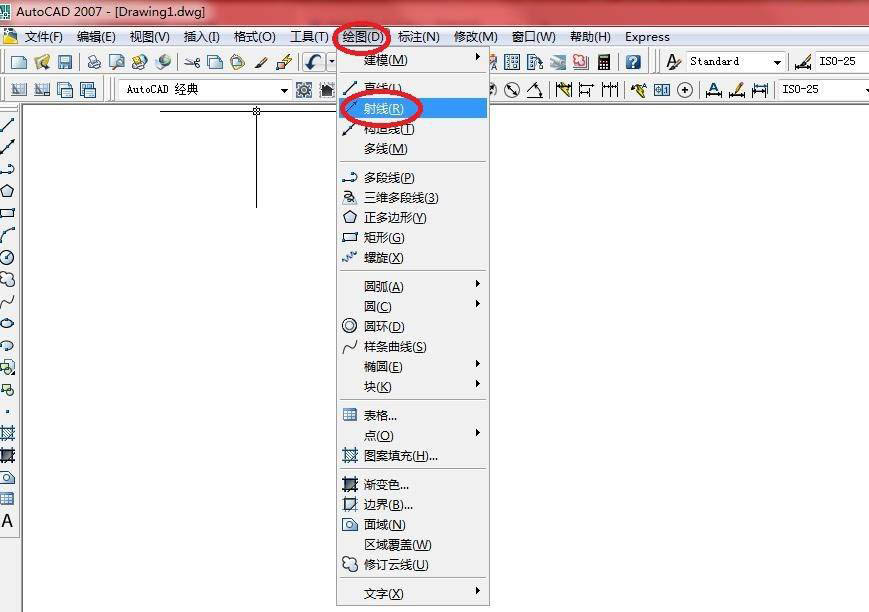

选择【绘图】→【射线】菜单命令，结果如下图所示

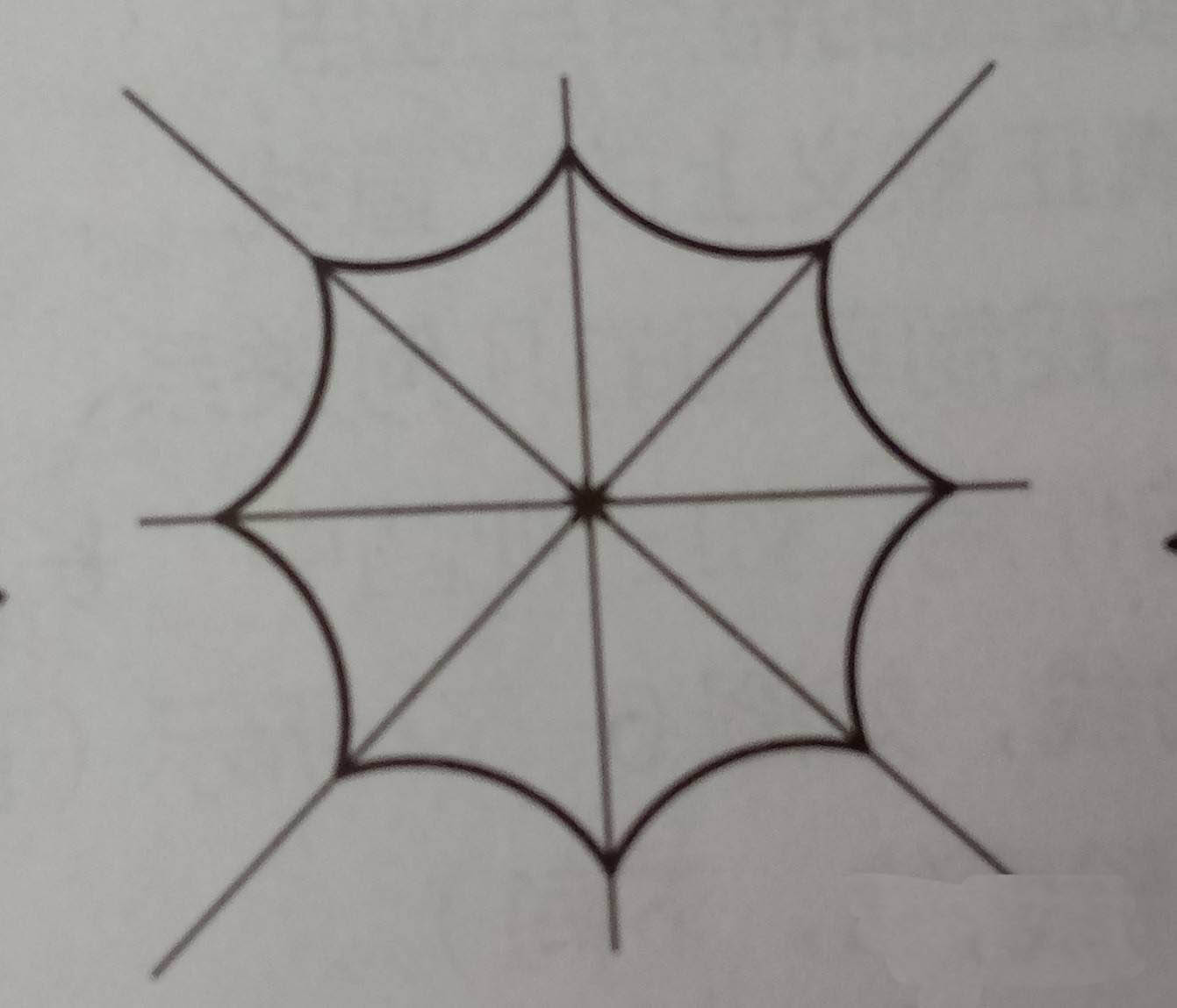

在绘图区域的任意位置处单击作为起点，然后在命令行中输入各通过点，结果如下图所示
单击【修改】面板中的【修剪】按钮，如下图所示

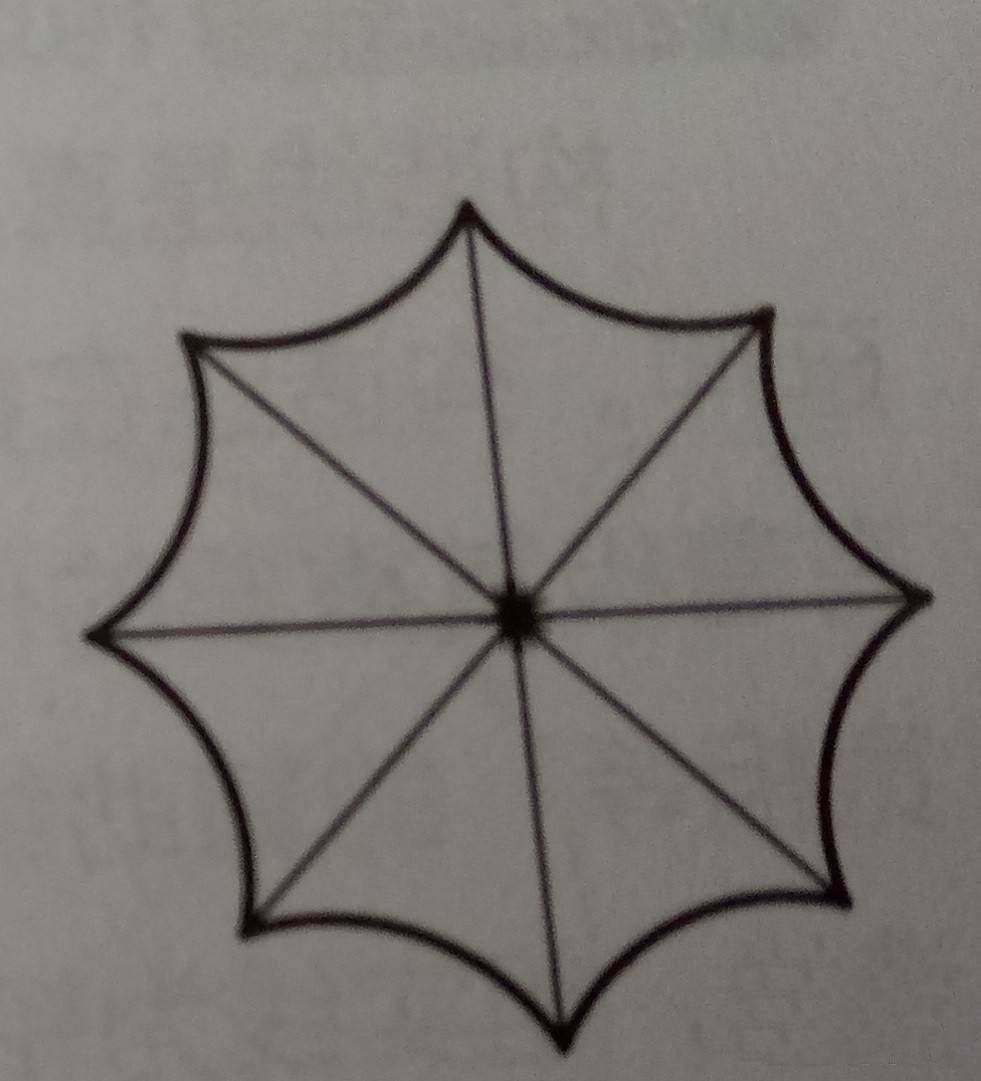

选中伞外轮廓与射线相交的弧线，按Enter键，修剪射线多余部分，按Enter键，绘制完成。结果如下图所示
