CAD钢筋图纸怎么画?

cad图纸中想要绘制钢筋,该怎么绘制钢筋呢?下面我们就来看看详细的绘制过程,请看下文详细介绍。

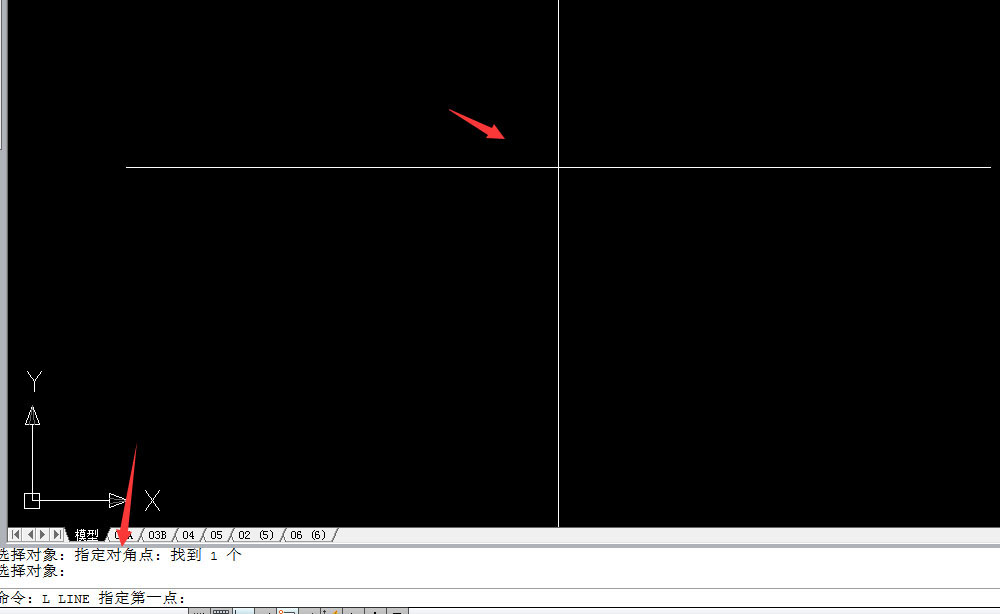

1、先用L命令画一条直线

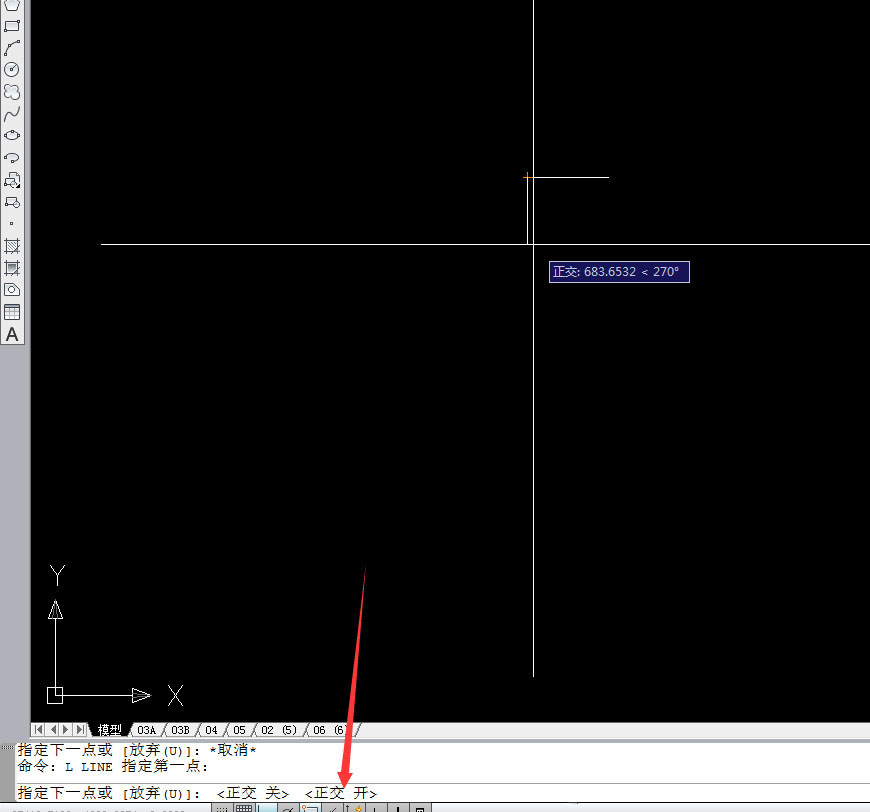

2、再利用把F8正交命令打开

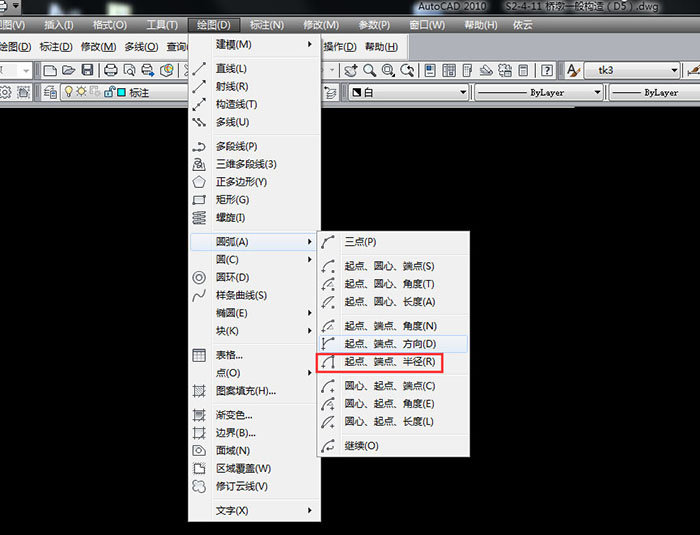

3、利用绘图中的起点、端点半径(R)命令去绘制圆弧

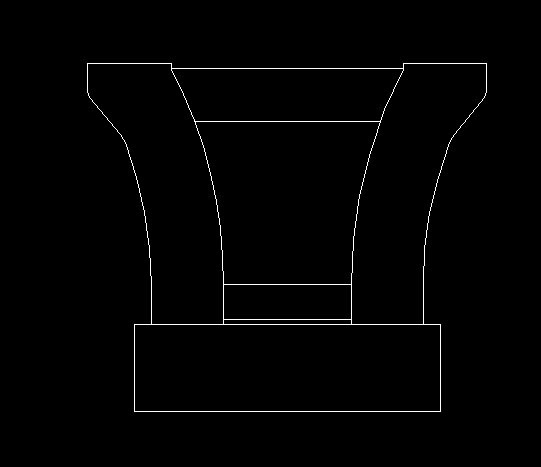

4、接着重复1~3步把构造画好

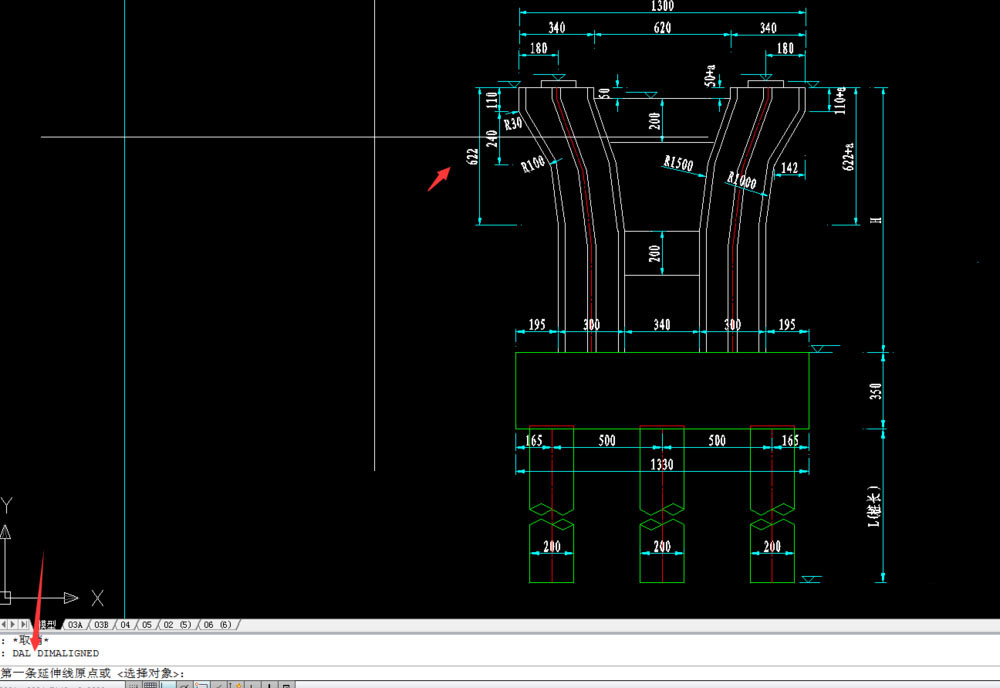

5、接着利用DAL标注的命令对构造进行标注

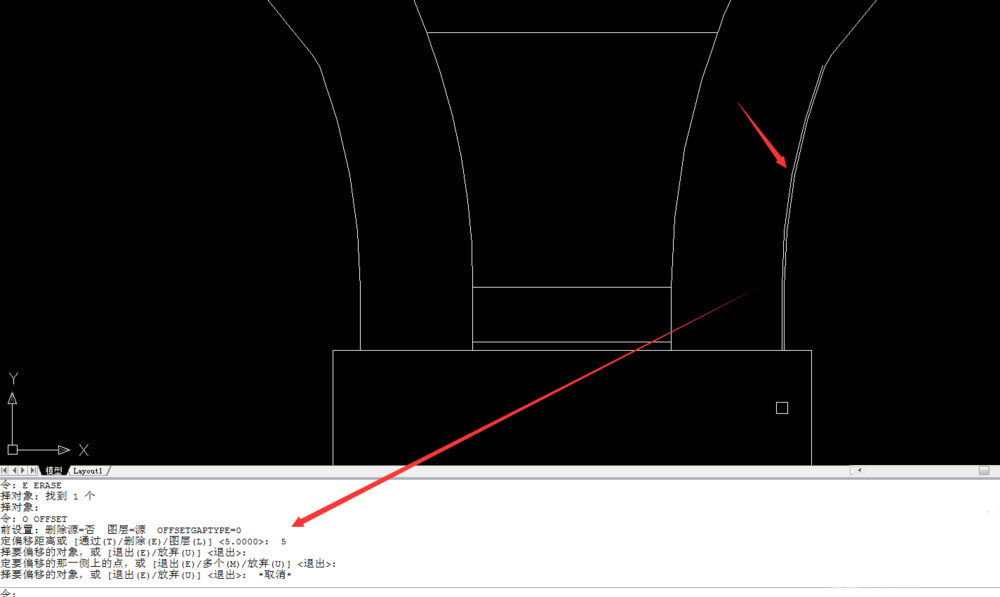

6、接着利用O的命令偏移一个保护层的厚度进行绘制第一根钢筋

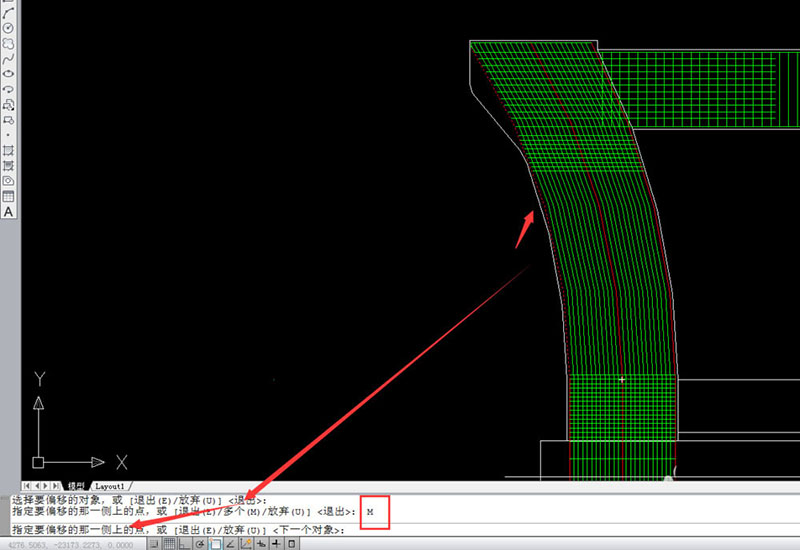

7、接着再利用O里面的M命令重复偏移,然后钢筋图就绘制好了

以上就是cad绘制钢筋图纸的教程,希望大家喜欢,请继续关注土木工程网。
