cad怎么快速画窗户的平面图?

cad中想要画窗户平面图,该怎么画窗户呢?下面我们就来看看详细的教程。

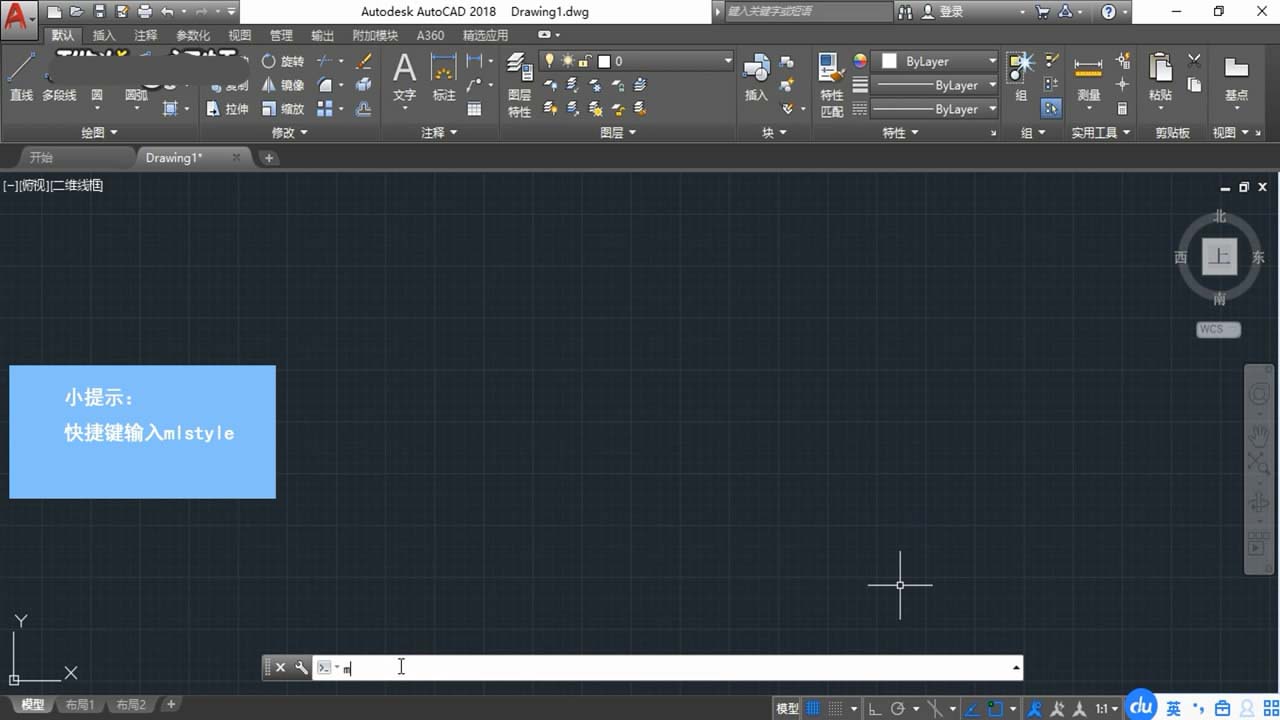

1、打开cad,快捷键输入mlstyle,按回车。

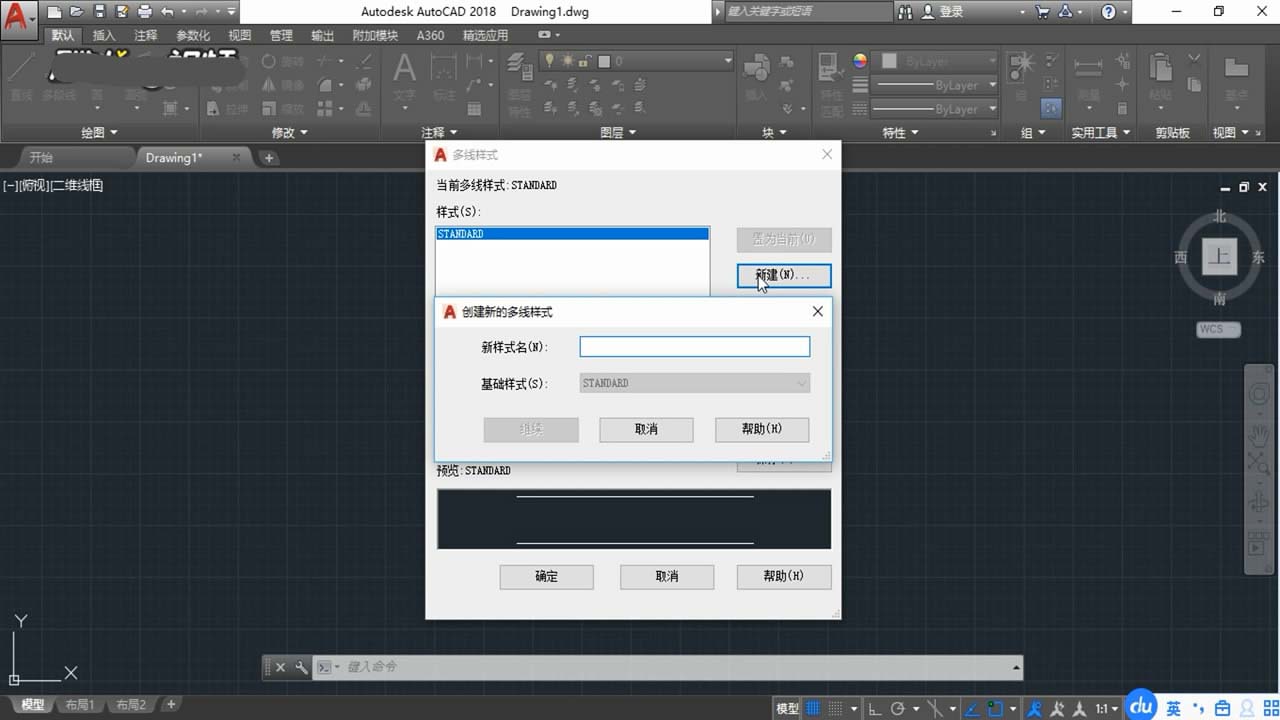

2、在弹出的界面中点击新建,输入名字,点击继续

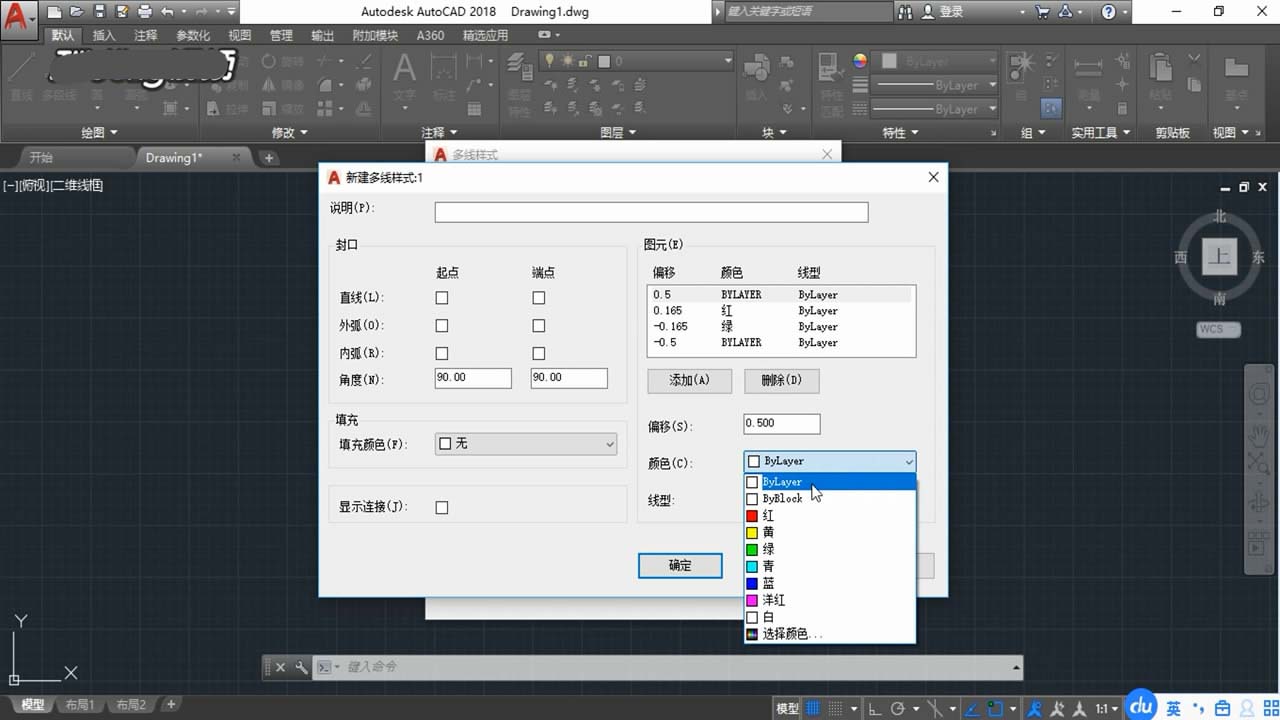

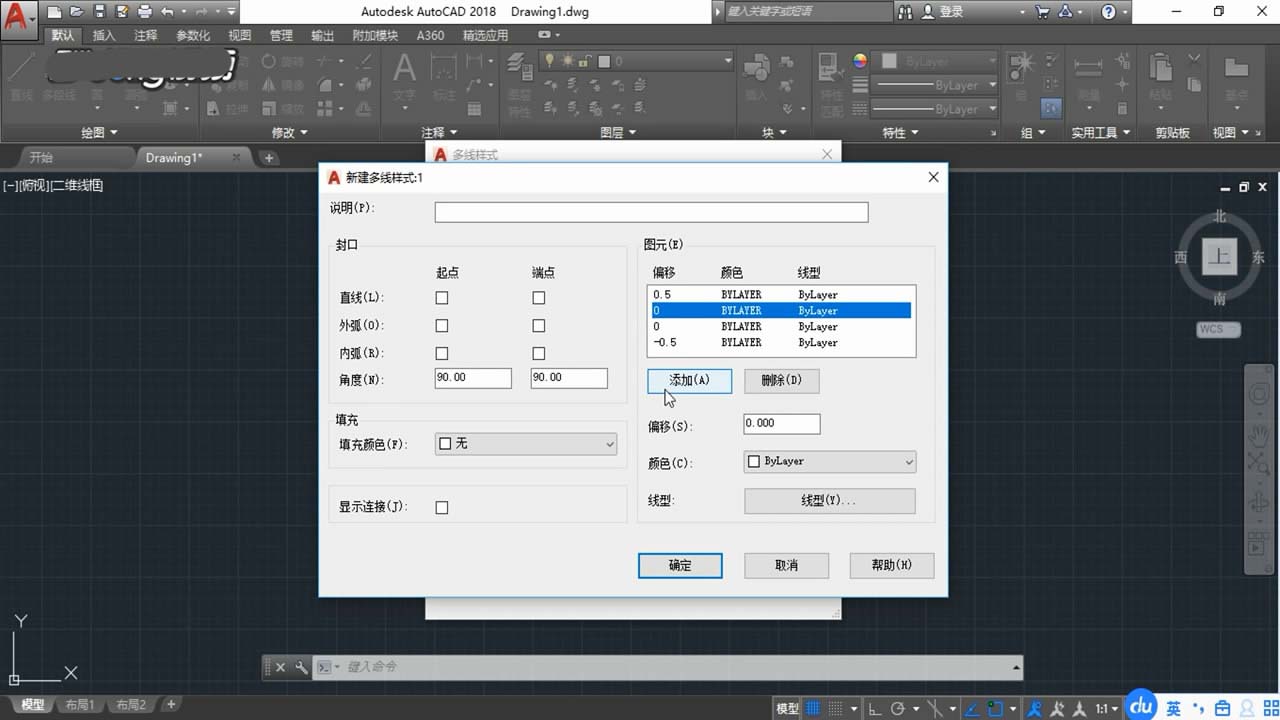

3、连续点击两次添加,点击第二栏,将偏移设置为0.165,将第三栏设置偏移-0.165

4、分别设置四条线的颜色,点击确定。

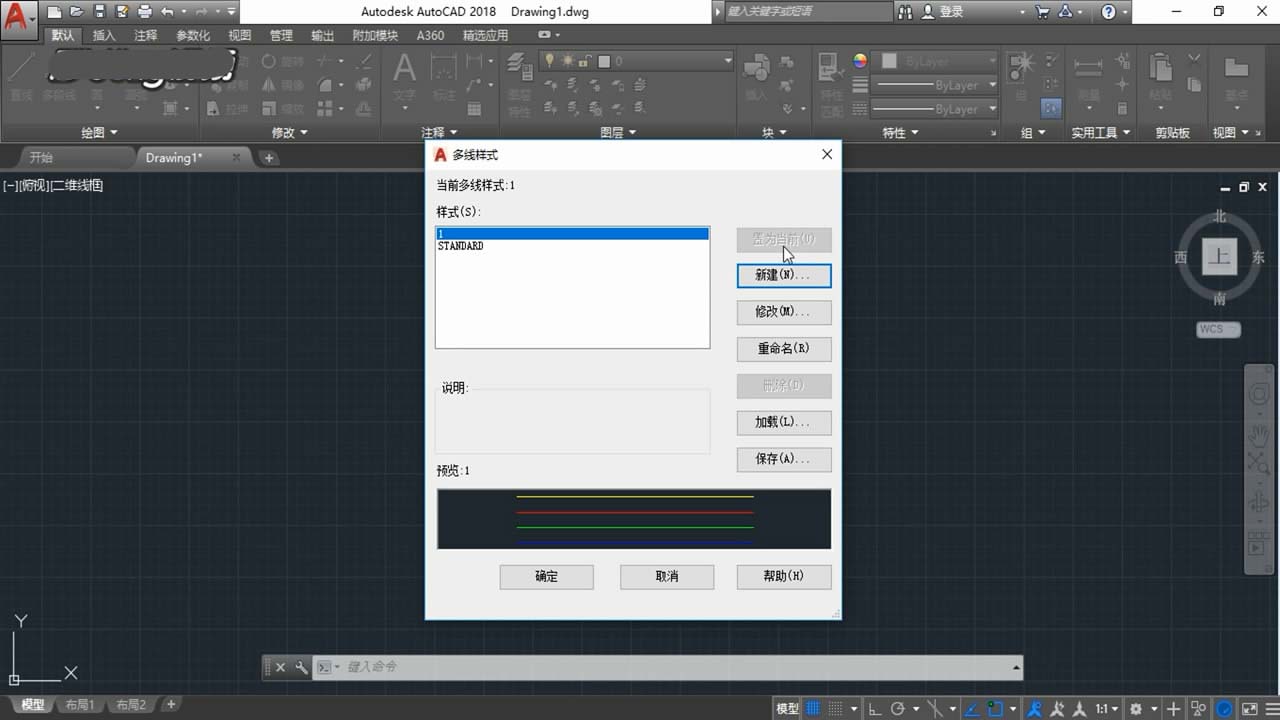

5、点击刚才创建的样式名,点击置为当前,确定。

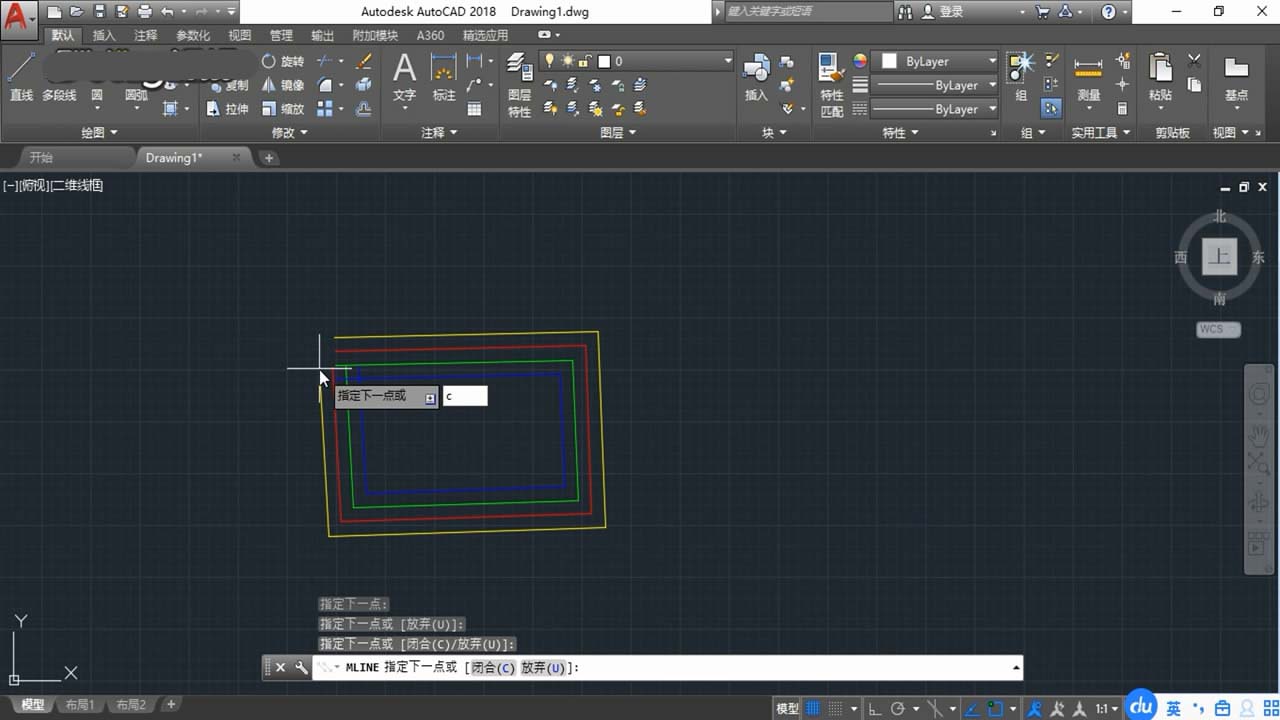

6、输入快捷键ml,点击空格,输入s,点击空格,输入窗户厚度两百点击空格。选择起点,左键单击,选择终点,左键单击,按空格后按C闭合即可。

以上就是cad画窗户平面图的教程,希望大家喜欢,请继续关注土木工程网。
