CAD2024如何对齐引线标注

日期:2024-09-18 15:26 作者:

CAD2024如何对齐引线标注的方法，具体操作过程步骤如下，希望能帮助到大家！

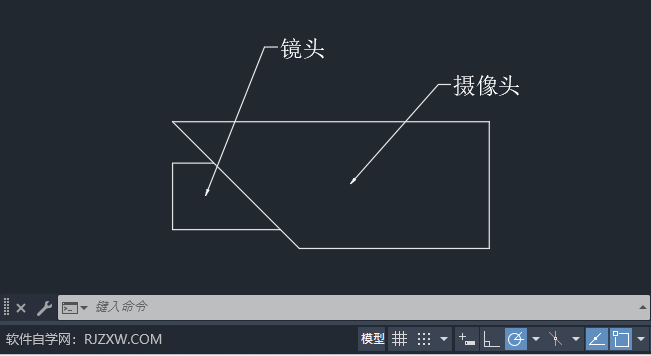

1、打开CAD2024做好的文档。并进行标注。如下图：

CAD2024如何对齐引线标注第1步

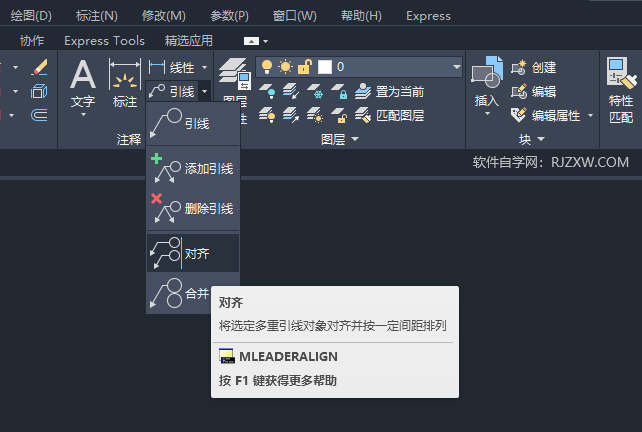

2、然后点击引线里面的对齐工具。如下图：

CAD2024如何对齐引线标注第2步

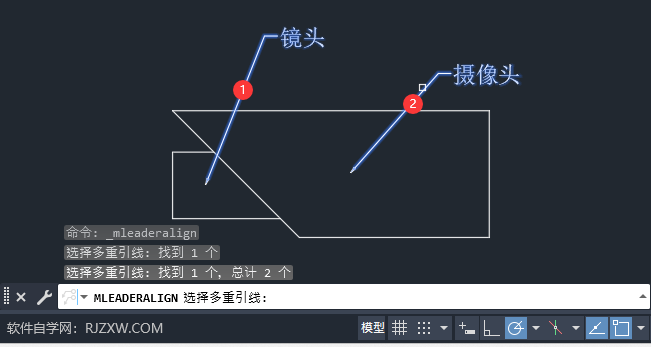

3、然后选择多重引线。两个都选中了。如下图：

CAD2024如何对齐引线标注第3步

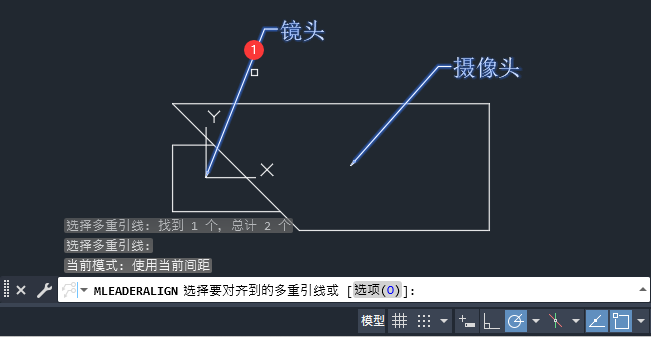

4、然后选择一个多重引线其中的一个对象。如下图：

CAD2024如何对齐引线标注第4步

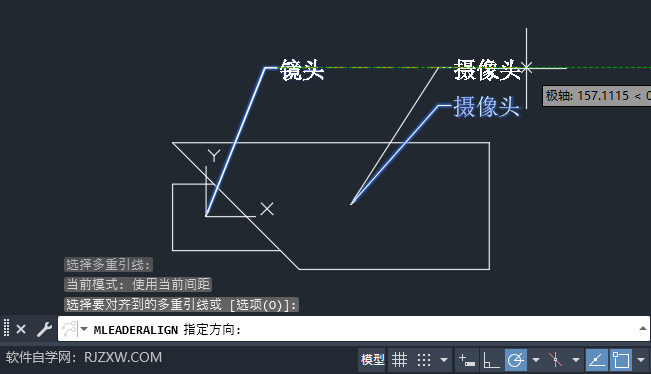

5、然后选择对齐的方向。如下图：

CAD2024如何对齐引线标注第5步

6、这样引线就对齐好了。如下图：

CAD2024如何对齐引线标注第6步
