CAD2024用对齐标注给图形斜线标注的方法

日期:2024-09-18 15:26 作者:

CAD2024用对齐标注给图形斜线标注的方法。具体操作过程步骤如下，希望能帮助到大家！

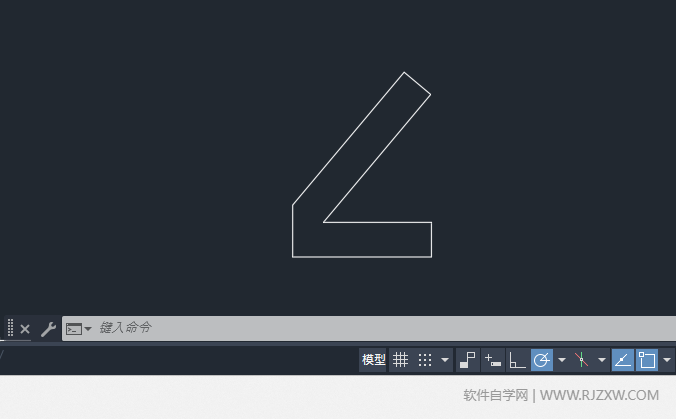

1、打开CAD2024软件，创建新的空白文档，绘制下面的图形出来。

CAD2024用对齐标注给图形斜线标注的方法第1步

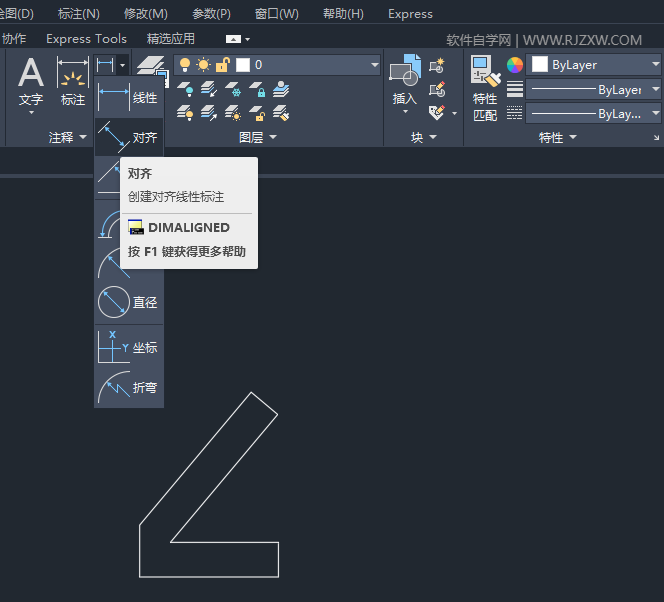

2、然后可以点击注释里面的对齐标注。

CAD2024用对齐标注给图形斜线标注的方法第2步

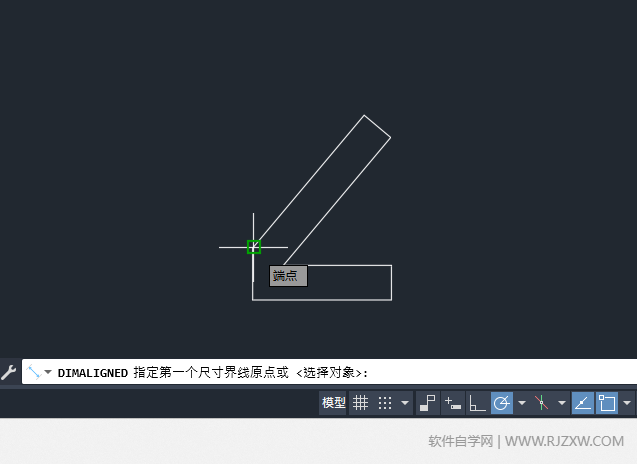

3、然后点击指定第一个尺寸界线原点，选择端点。

CAD2024用对齐标注给图形斜线标注的方法第3步

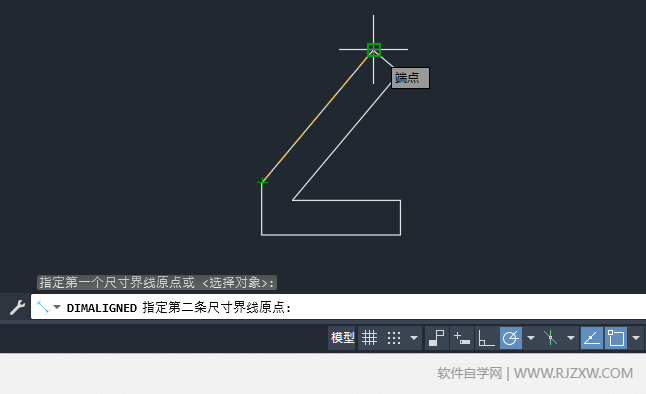

4、然后再选择指定的第二个尺寸界线端点。

CAD2024用对齐标注给图形斜线标注的方法第4步

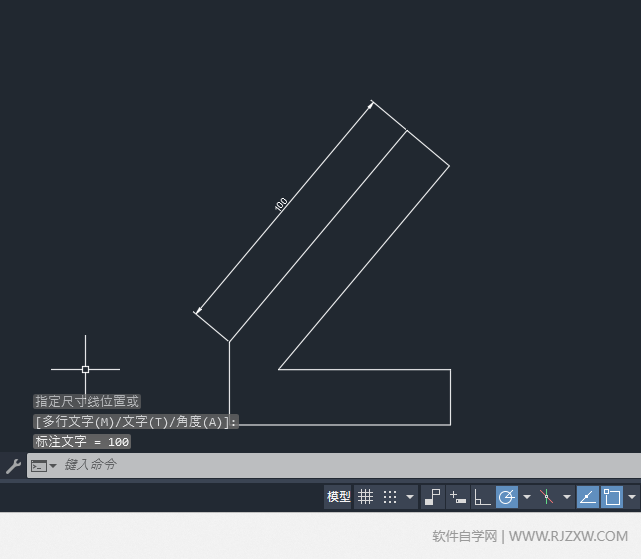

5、这样就用对齐标注标出斜线。
CAD2024用对齐标注给图形斜线标注的方法第5步

CAD2024用对齐标注给图形斜线标注的方法第5步
