cad图形界限怎么设置a4纸大小的详细介绍

cad图形界限怎么设置a4纸大小的详细介绍。具体设置的方法步骤如下,希望能帮助到大家!

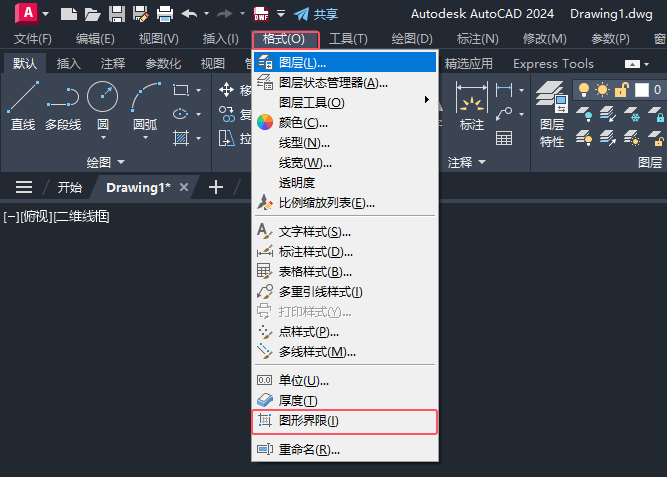

1、点击格式菜单,点击图形界限设置。

cad图形界限怎么设置a4纸大小的详细介绍第1步

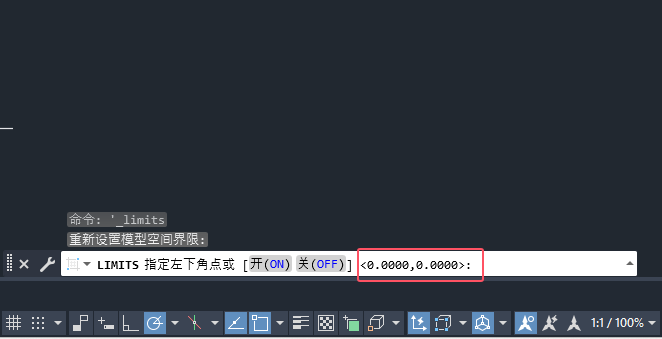

2、LIMITS 指定左下角点为0,0设置,这个不要改,直接空格即可。

cad图形界限怎么设置a4纸大小的详细介绍第2步

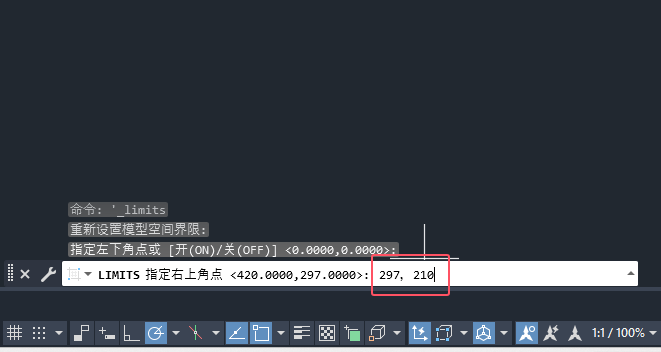

3、然后再输入A4的尺寸,输入297,210参数,空格即可。

cad图形界限怎么设置a4纸大小的详细介绍第3步

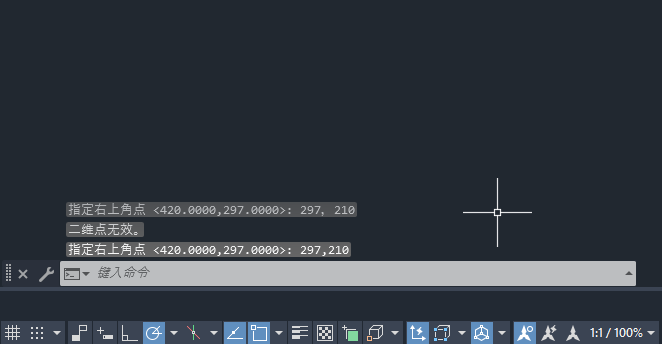

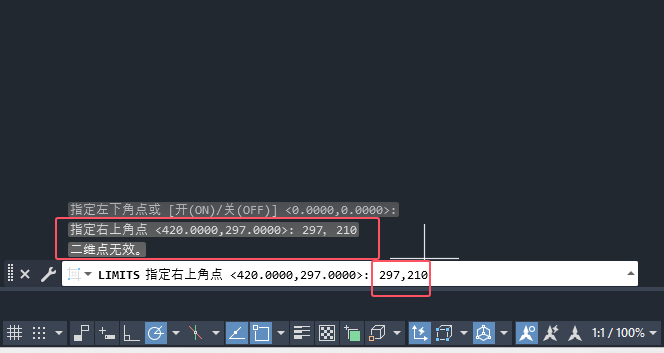

4、如果是用中文输入输入的参数,就会提示二维点无效。所以要以英文输入297,210。空格即可。

cad图形界限怎么设置a4纸大小的详细介绍第4步

5、这样就图形界限设置好了A4大小。
cad图形界限怎么设置a4纸大小的详细介绍第5步
