CAD2023绘制感温探测器图例的方法

日期:2024-09-18 15:36 作者:

CAD2023绘制感温探测器图例的方法，具体操作过程步骤如下，希望能帮助到大家！

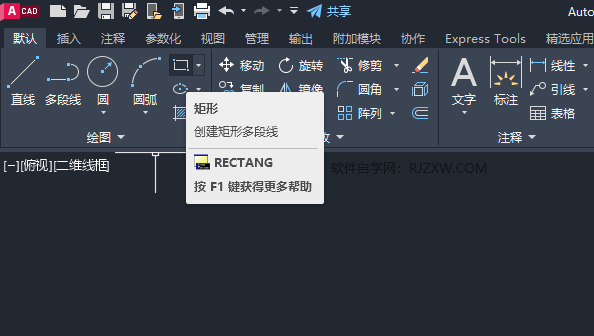

1、打开CAD2023软件，点击矩形工具。

CAD2023绘制感温探测器图例的方法第1步

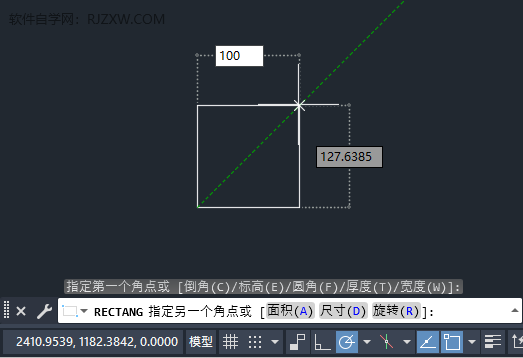

2、绘制一个100x100MM的矩形。如下图：

CAD2023绘制感温探测器图例的方法第2步

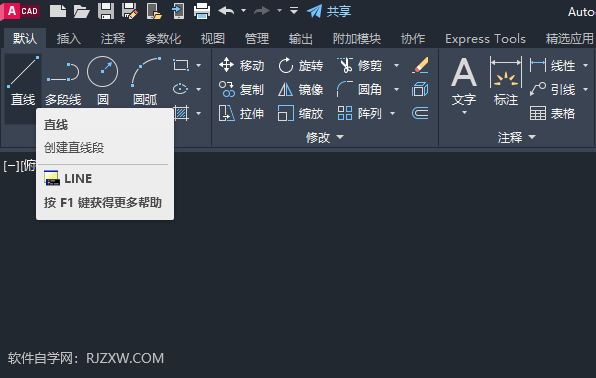

3、然后点击直线工具。

CAD2023绘制感温探测器图例的方法第3步

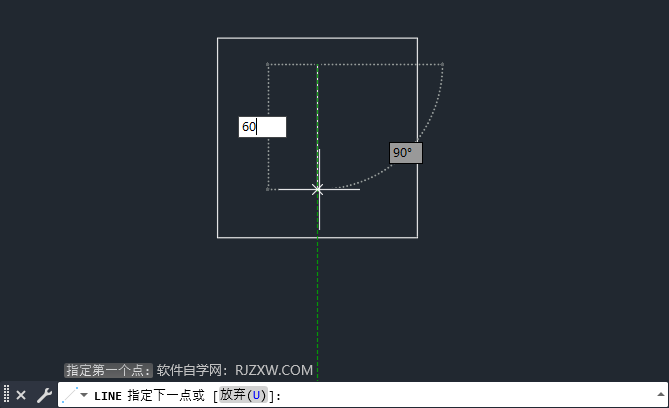

4、然后创建一直线出来。如下图：

CAD2023绘制感温探测器图例的方法第4步

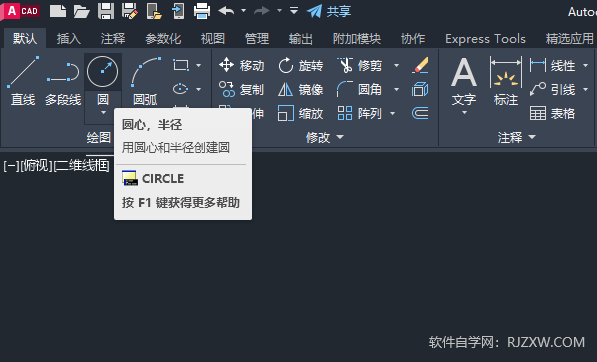

5、再点击圆心，半径工具。如下图：

CAD2023绘制感温探测器图例的方法第5步

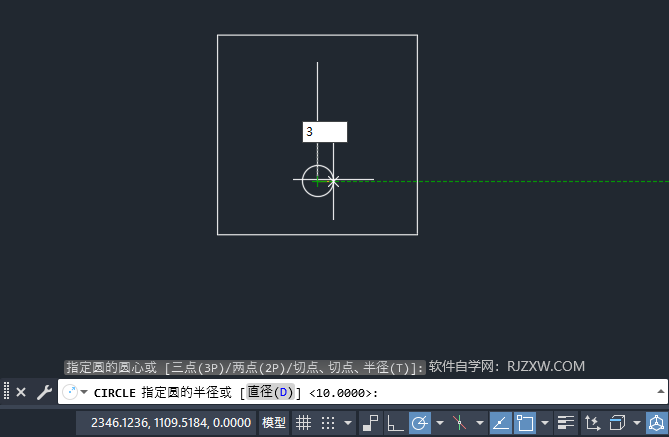

6、创建一个半径为3的小圆出来。如下图：

CAD2023绘制感温探测器图例的方法第6步

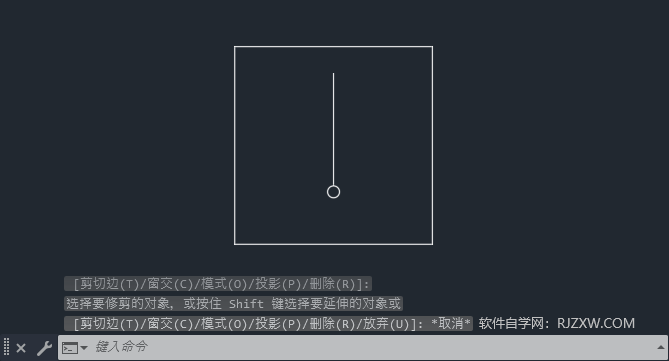

7、进行修剪不要的部分。如下图：

CAD2023绘制感温探测器图例的方法第7步
