CAD2023绘制感烟探测器图例的方法

CAD2023绘制感烟探测器图例的方法，主要是使用了矩形，直线，圆弧工具来完成，具体操作过程步骤如下：

1、打开CAD2023软件，点击矩形工具即可。

CAD2023绘制感烟探测器图例的方法第1步

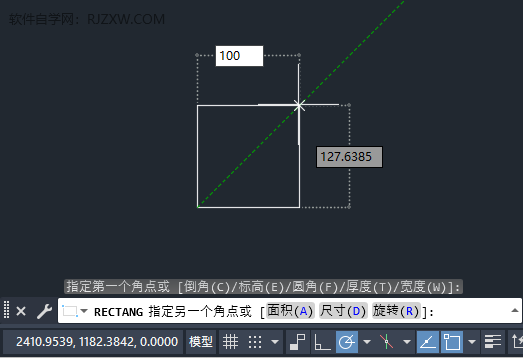

2、绘制一个矩形为100x100的大小出来。如下图：

CAD2023绘制感烟探测器图例的方法第2步

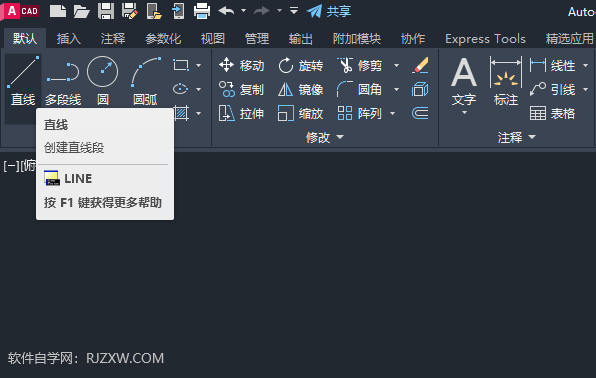

3、然后击直线工具。如下图：

CAD2023绘制感烟探测器图例的方法第3步

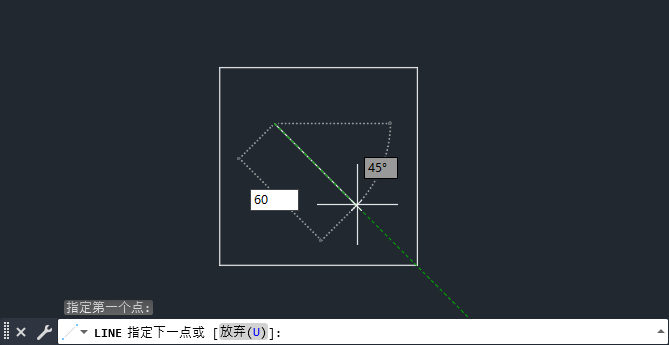

4、然后绘制一个45度方向，长度为60mm的直线。如下图：

CAD2023绘制感烟探测器图例的方法第4步

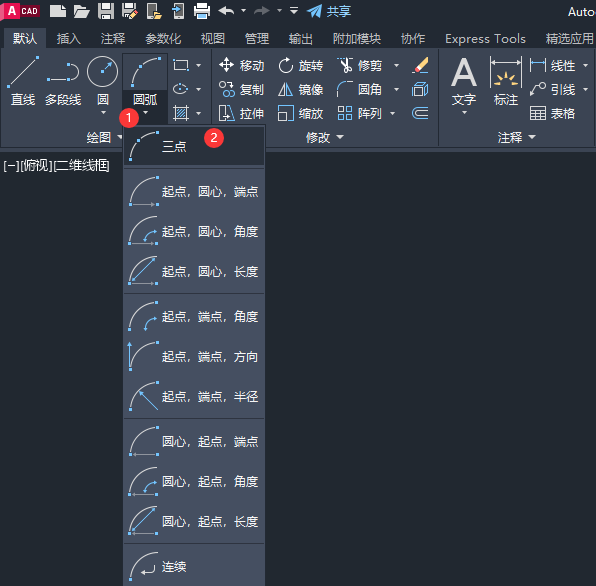

5、然后点击三点圆弧工具。如下图：

CAD2023绘制感烟探测器图例的方法第5步

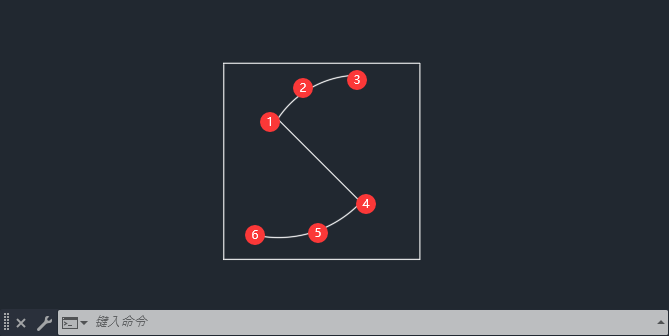

6、然后进行绘制圆弧，参数位置点击即可。

CAD2023绘制感烟探测器图例的方法第6步
