CAD2023怎么剖切三维实体的方法

日期:2024-09-18 15:36 作者:

CAD2023怎么剖切三维实体的方法，具体操作过程步骤如下，希望能帮助到大家！

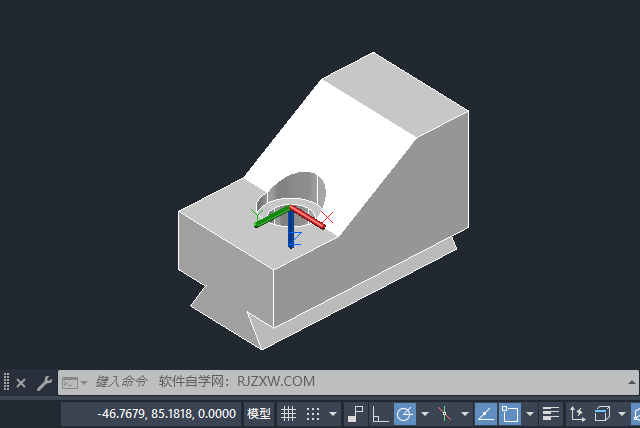

1、打开CAD2023软件，创建一个实体出来，如下图：

CAD2023怎么剖切三维实体的方法第1步

2、然后点击三维的剖切工具，或是输入SLICE命令，空格。如下图：

CAD2023怎么剖切三维实体的方法第2步

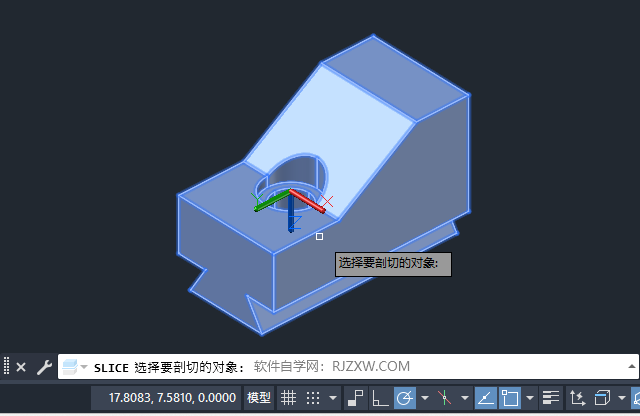

3、然后选择要剖切的对象，选实体后空格。如下图：

CAD2023怎么剖切三维实体的方法第3步

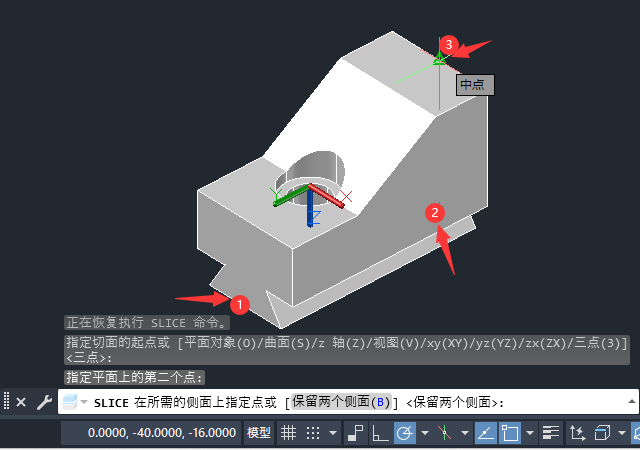

4、选择实体上面的三个点，如下图：

CAD2023怎么剖切三维实体的方法第4步

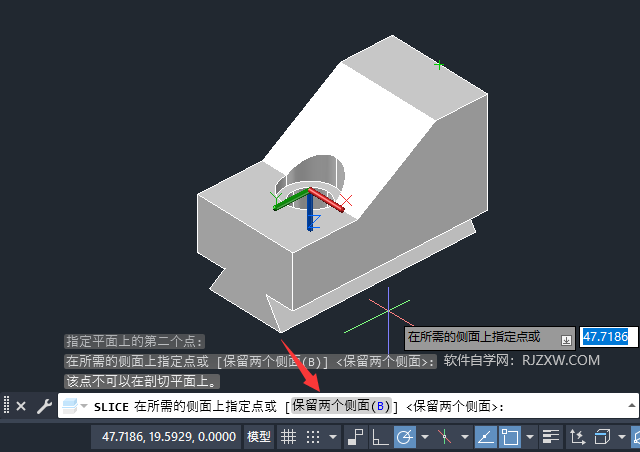

5、然后点击保留两个侧面，如下图：

CAD2023怎么剖切三维实体的方法第5步

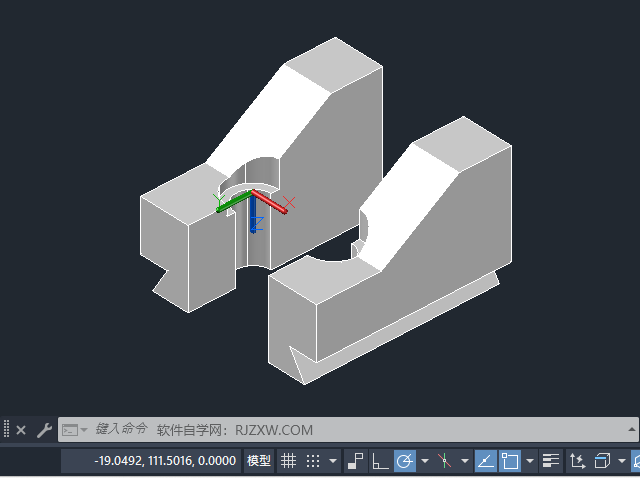

6、这样实体就剖切成两份。

CAD2023怎么剖切三维实体的方法第6步
