cad矩形怎么画倒角和圆角的详细介绍

cad矩形怎么画倒角和圆角的详细介绍,具体操作过程步骤如下,希望能帮助到大家!

cad矩形怎么画倒角的方法:

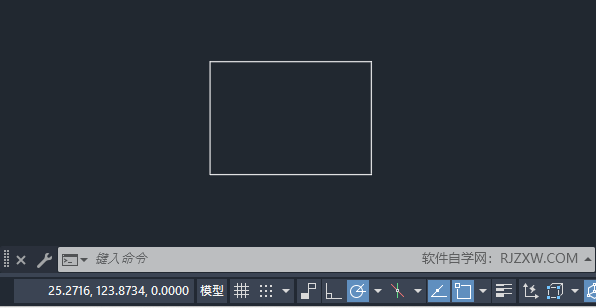

1、打开CAD2023软件,创建一个矩形出来。如下图:

cad矩形怎么画倒角和圆角的详细介绍第1步

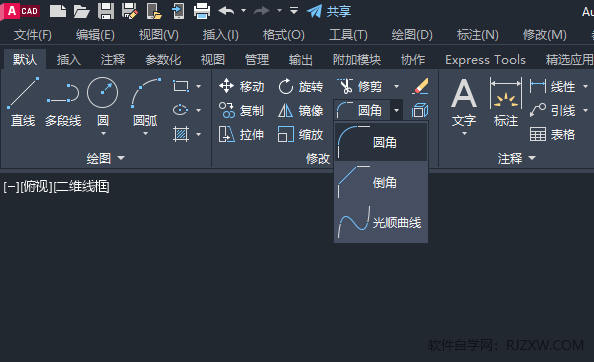

2、然后点击圆角工具。或是输入F命令。如下图:

cad矩形怎么画倒角和圆角的详细介绍第2步

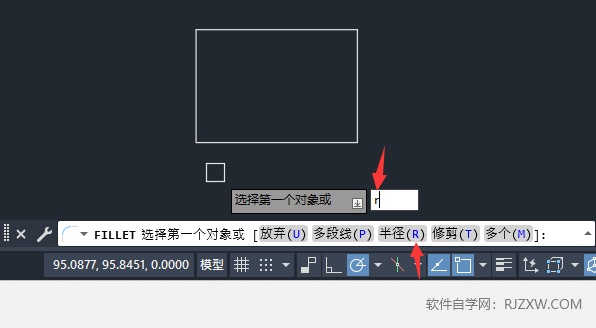

3、然后输入R,或是点击半径(R),空格。如下图:

cad矩形怎么画倒角和圆角的详细介绍第3步

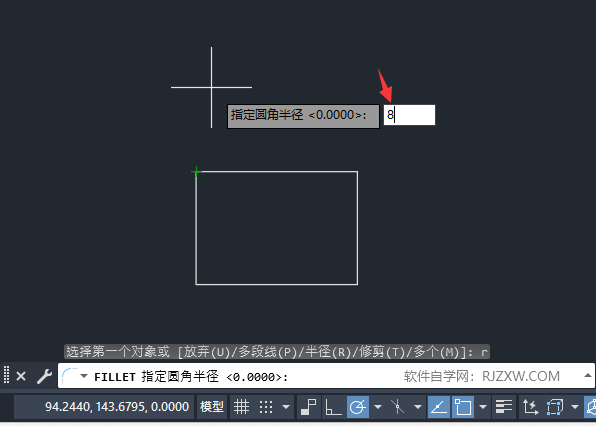

4、然后再输入圆角半径:8,空格。如下图:

cad矩形怎么画倒角和圆角的详细介绍第4步

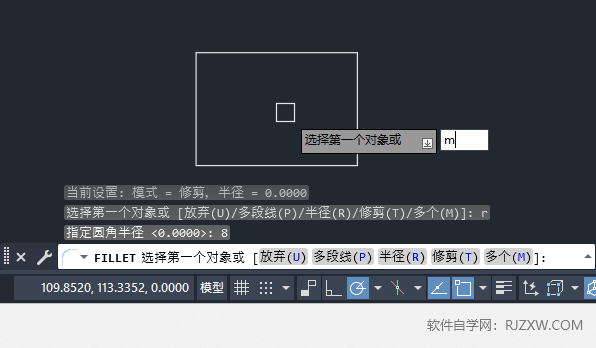

5、输入M,或是点击多个(M),这样就可以进行多次倒圆角。

cad矩形怎么画倒角和圆角的详细介绍第5步

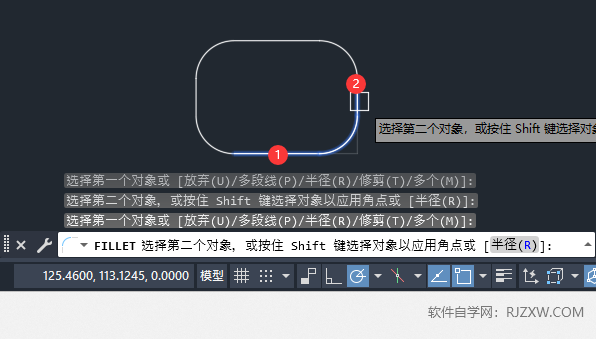

6、然后就可以选择所有矩形的边,进行倒圆角处理。

cad矩形怎么画倒角和圆角的详细介绍第6步

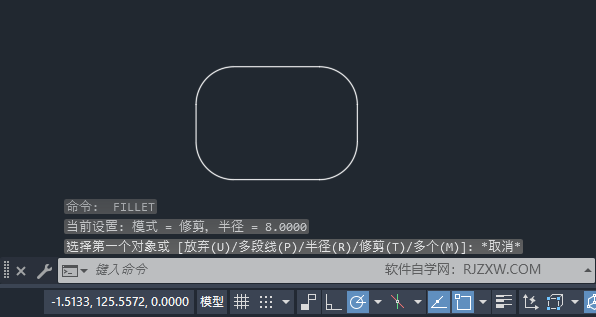

7、这样CAD矩形就完成了倒圆角处理。如下图:

cad矩形怎么画倒角和圆角的详细介绍第7步

cad矩形怎么画圆角的方法:

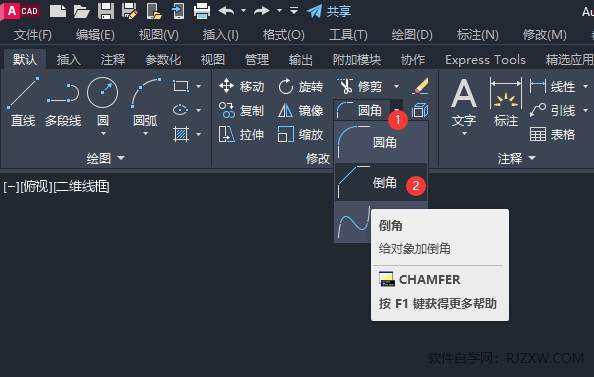

8、点击倒角工具。或是输入CHAMFER命令。空格。如下图:

cad矩形怎么画倒角和圆角的详细介绍第8步

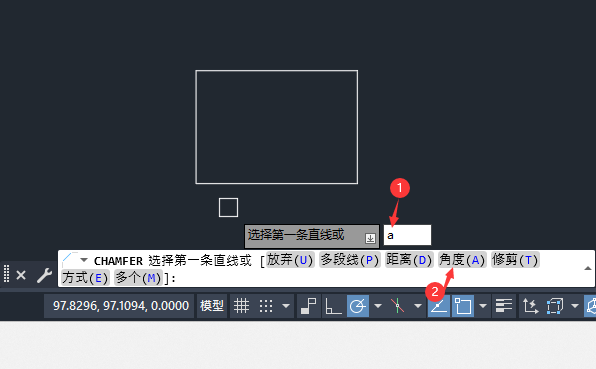

9、然后输入A,或是点击角度(A)即可。如下图。

cad矩形怎么画倒角和圆角的详细介绍第9步

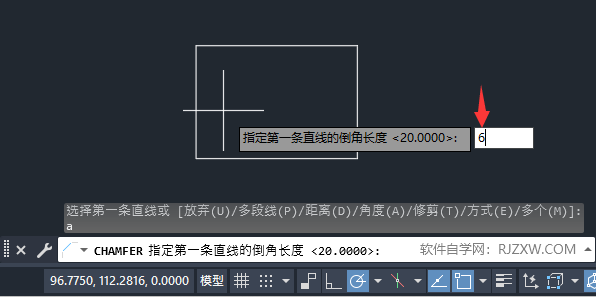

10、输入CHAMFER指定第一条直线的倒角长度:输入6,空格。如下图:

cad矩形怎么画倒角和圆角的详细介绍第10步

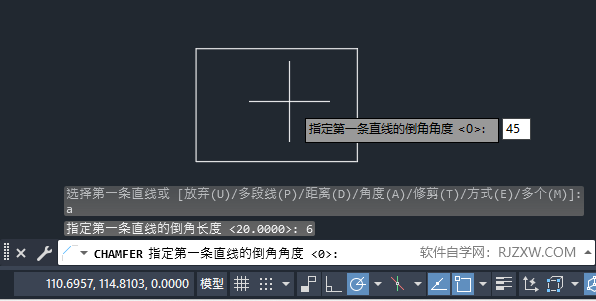

11、然后输入指定第一条直线的倒角角度:45,空格。如下图:

cad矩形怎么画倒角和圆角的详细介绍第11步

12、选择矩形的两条线。如下图:

cad矩形怎么画倒角和圆角的详细介绍第12步

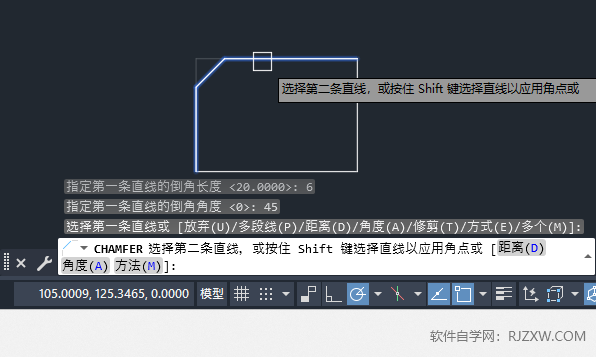

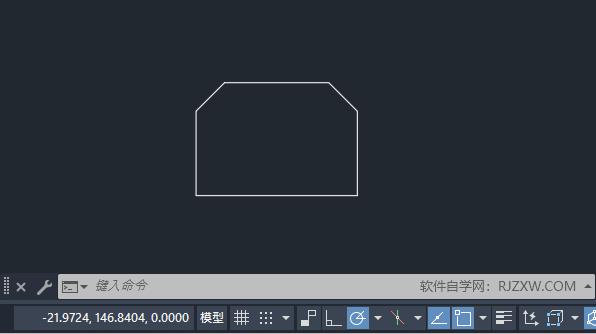

13、这样就可以给矩形进行倒角了。如下图:

cad矩形怎么画倒角和圆角的详细介绍第13步
