cad怎么延伸指定距离的详细介绍

日期:2024-09-18 15:36 作者:

cad怎么延伸指定距离的详细介绍的方法，具体操作过程步骤如下，希望能帮助到大家！

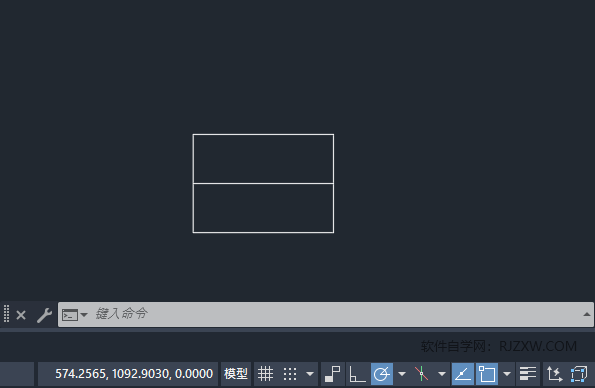

1、打开CAD2023软件，新建空白文档，绘制下面的图形出来。如下图：

cad怎么延伸指定距离的详细介绍第1步

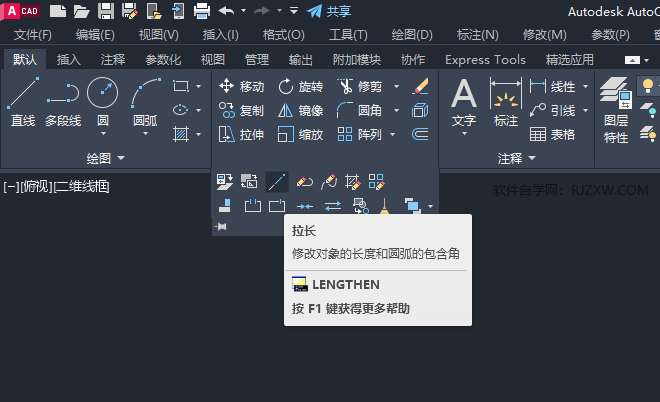

2、然后点击拉长工具，如下图：

cad怎么延伸指定距离的详细介绍第2步

3、输入DE命令，或是点击增量（DE）设置。如下图：

cad怎么延伸指定距离的详细介绍第3步

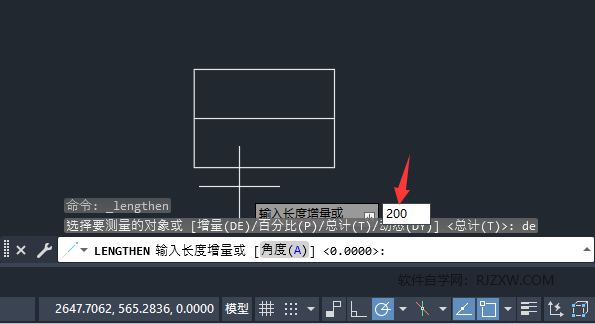

4、然后输入增量的长度，200，空格。如下图：

cad怎么延伸指定距离的详细介绍第4步

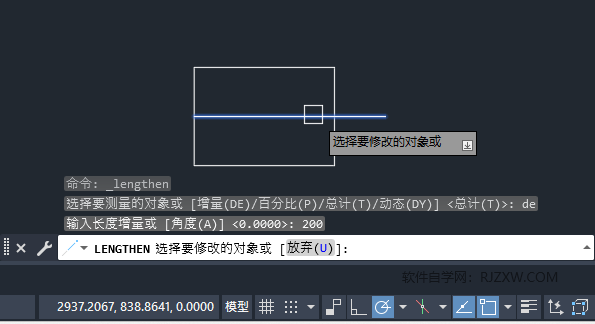

5、选择要延伸直线的一端，这样直线就会延伸指定的距离。如下图：

cad怎么延伸指定距离的详细介绍第5步

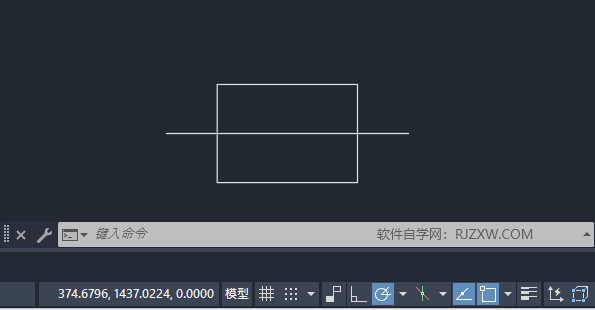

6、这样就可以完成延伸指定距离的详细介绍。

cad怎么延伸指定距离的详细介绍第6步
