cad椭圆球体怎么画的详细介绍

日期:2024-09-18 15:36 作者:

cad椭圆球体怎么画的详细介绍，具体操作过程步骤如下，希望能帮助到大家！

1、打开CAD2023软件，然后点击椭圆工具。如下图：

cad椭圆球体怎么画的详细介绍第1步

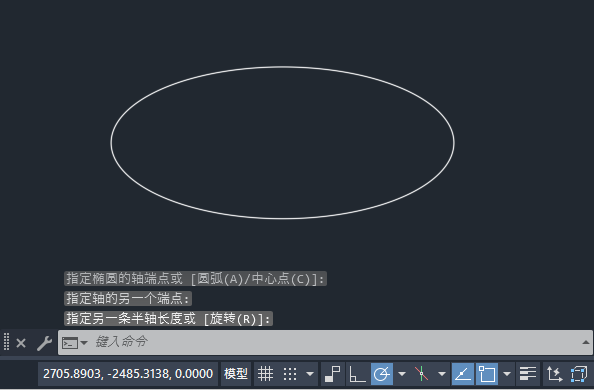

2、然后再绘制一个椭圆出来。如下图：

cad椭圆球体怎么画的详细介绍第2步

3、然后再点击直线工具，如下图：

cad椭圆球体怎么画的详细介绍第3步

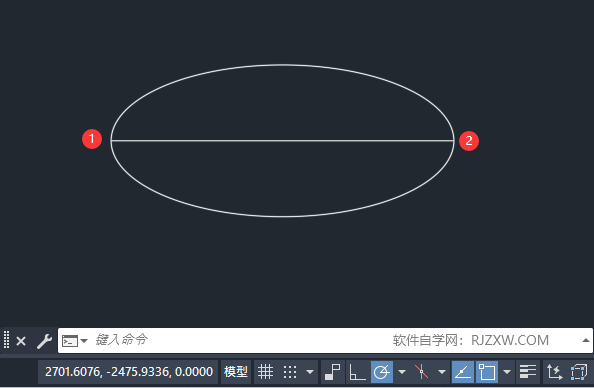

4、然后再绘制直线出来。如下图：

cad椭圆球体怎么画的详细介绍第4步

5、然后点击修剪工具。如下图：

cad椭圆球体怎么画的详细介绍第5步

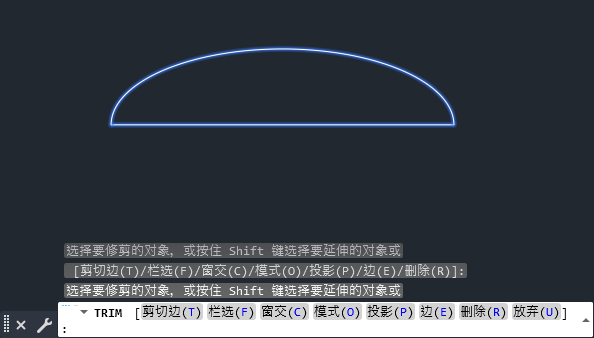

6、然后把椭圆修剪一半，如下图：

cad椭圆球体怎么画的详细介绍第6步

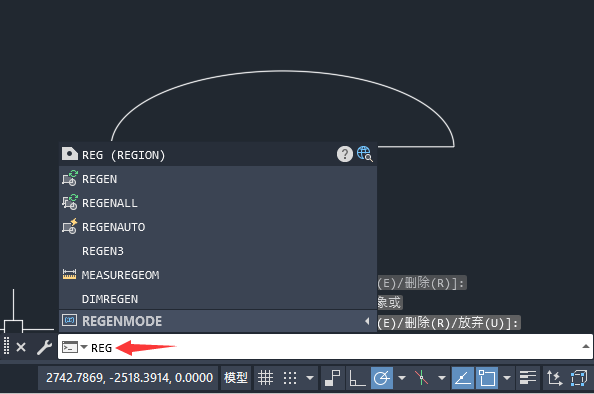

7、然后输入REG命令。进行面域。如下图：

cad椭圆球体怎么画的详细介绍第7步

8、选择所有对象。然后把所有对象进行面域成一个对象。如下图：

cad椭圆球体怎么画的详细介绍第8步

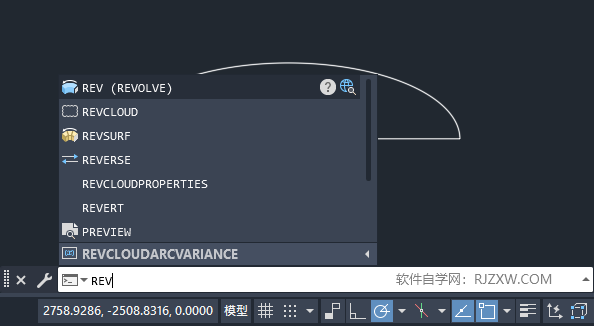

9、然后再输入REV命令。空格如下：

cad椭圆球体怎么画的详细介绍第9步

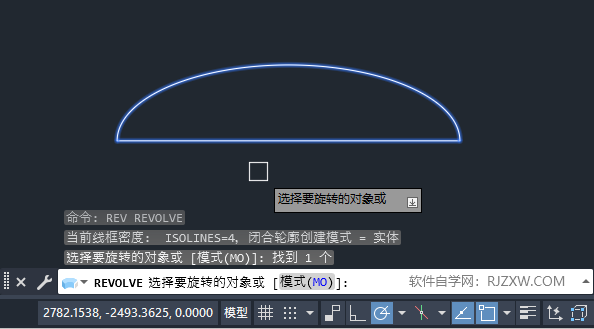

10、选择要旋转的对象。如下图：

cad椭圆球体怎么画的详细介绍第10步

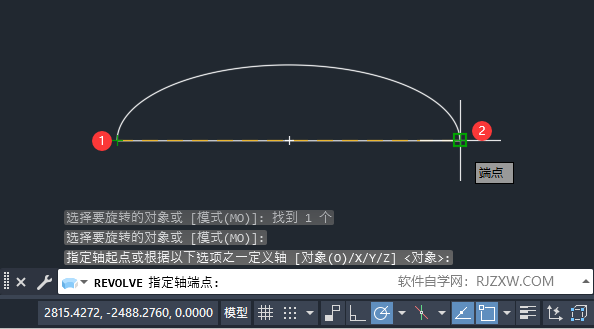

11、再点击旋转的对象上面的两个端点。如下图：

cad椭圆球体怎么画的详细介绍第11步

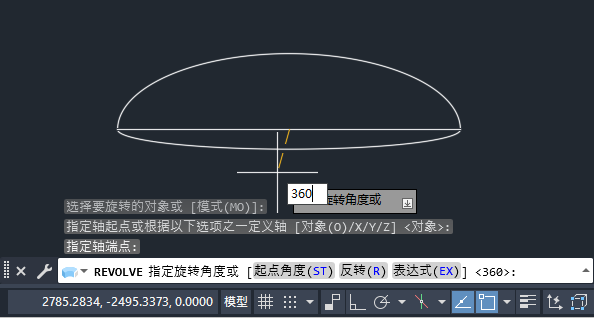

12、输入旋转角度：360，空格。

cad椭圆球体怎么画的详细介绍第12步

13、这样CAD椭圆球体就画好了。如下图：

cad椭圆球体怎么画的详细介绍第13步
