cad画流程图的箭头

日期:2024-09-18 15:40 作者:

cad画流程图的箭头的方法，具体操作过程步骤如下，希望能帮助到大家！

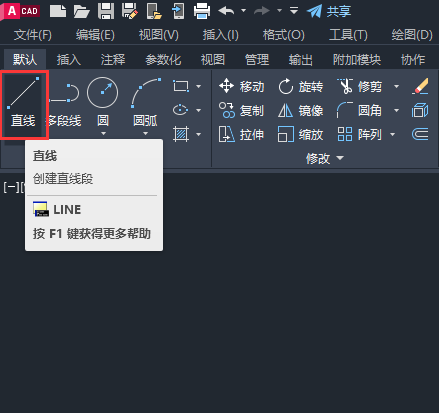

1、打开CAD软件，点击直线工具。或是输入L命令，空格。

cad画流程图的箭头第1步

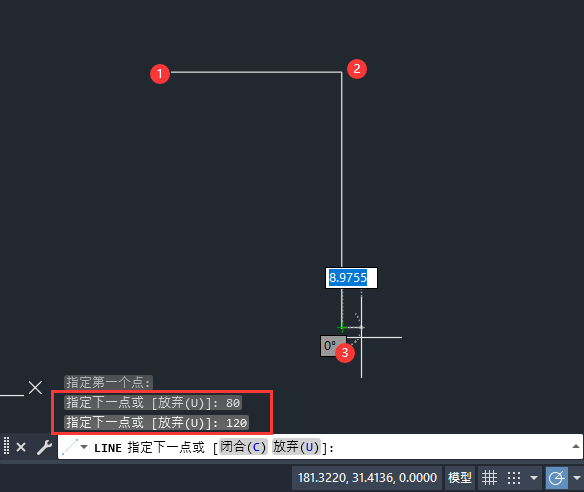

2、绘制长80,120的线段。如下图：

cad画流程图的箭头第2步

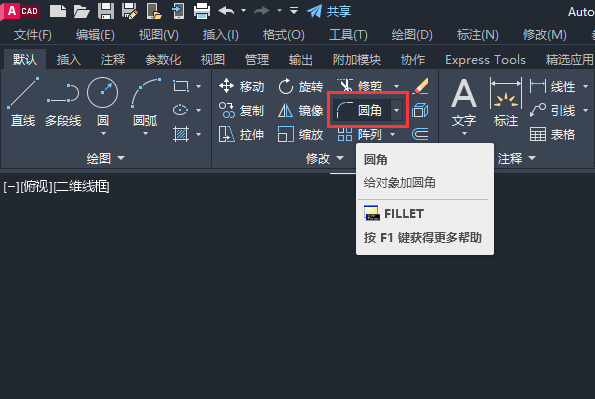

3、点击圆角工具。

cad画流程图的箭头第3步

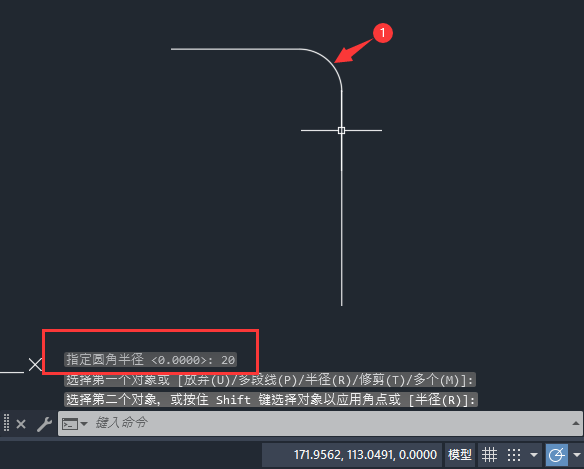

4、进行倒R20的圆角，如下图：

cad画流程图的箭头第4步

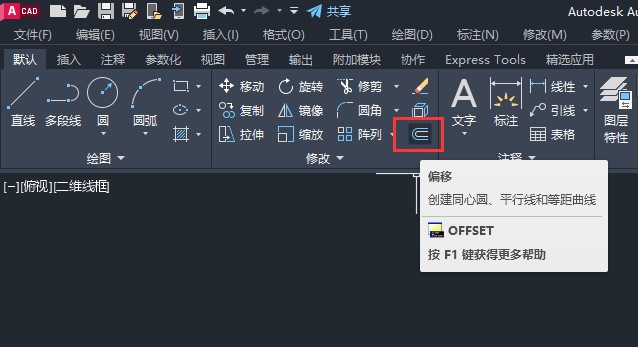

5、点击偏移工具，或是O命令，空格。

cad画流程图的箭头第5步

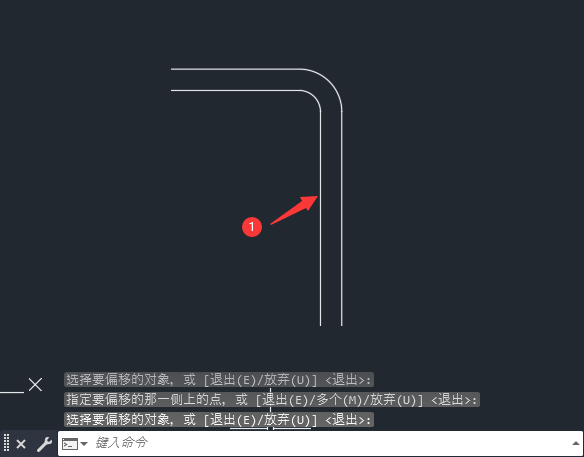

6、然后偏移所有对象，如下图。

cad画流程图的箭头第6步

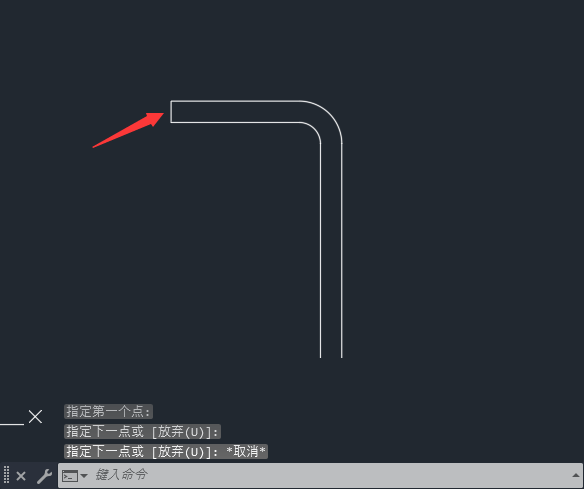

7、然后用直线进行封口处理。如下图：

cad画流程图的箭头第7步

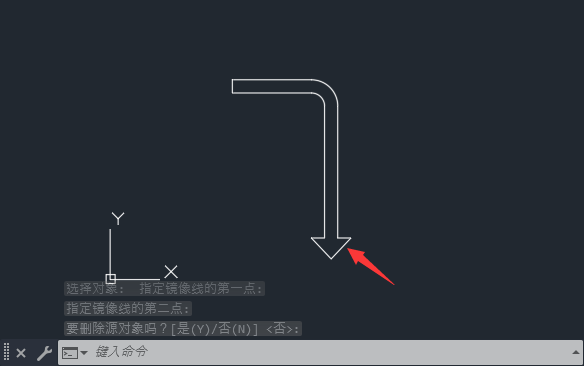

8、然后再下面绘制一个三角形箭头，如下图：

cad画流程图的箭头第8步
