CAD怎么画堵板图例

日期:2024-09-18 15:43 作者:

CAD怎么画堵板图例？点击直线工具，或是输入LINE命令。然后向90度的方法，绘制一个50的长度。具体操作过程步骤如下;

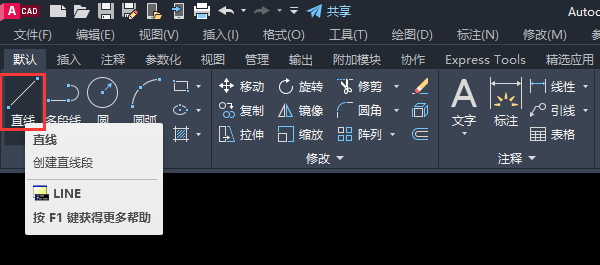

1、打开CAD2023软件，点击直线工具，或是输入LINE命令。如下图：

CAD怎么画堵板图例第1步

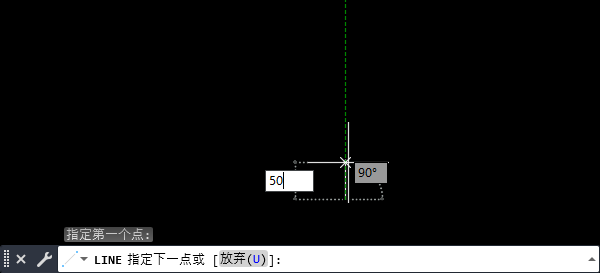

2、然后向90度的方法，绘制一个50的长度。如下图：

CAD怎么画堵板图例第2步

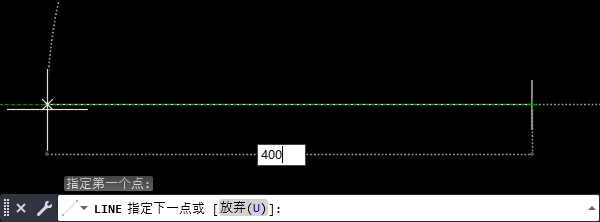

3、然后再捕捉中点。绘制一个长度400的直线。如下图：

CAD怎么画堵板图例第3步

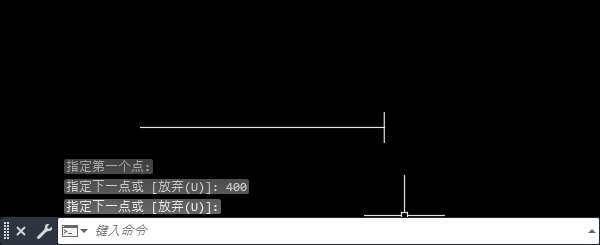

4、堵板图例就这样创建好了。如下图：

CAD怎么画堵板图例第4步
