CAD2023怎么画套管补偿器图例

日期:2024-09-18 15:43 作者:

CAD2023怎么画套管补偿器图例？具体操作过程步骤如下，希望能帮助到大家！

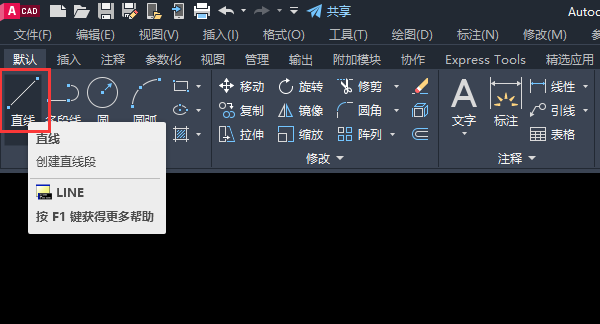

1、打开CAD2023软件，点击直线工具，或是输入LINE命令。如下图：

CAD2023怎么画套管补偿器图例第1步

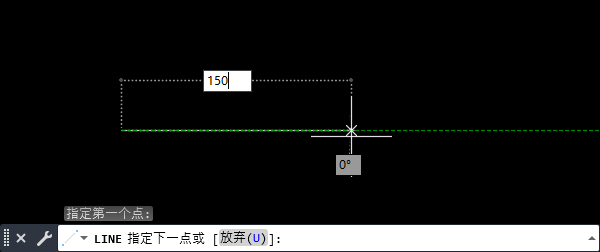

2、然后绘制一条150长度的直线。如下图：

CAD2023怎么画套管补偿器图例第2步

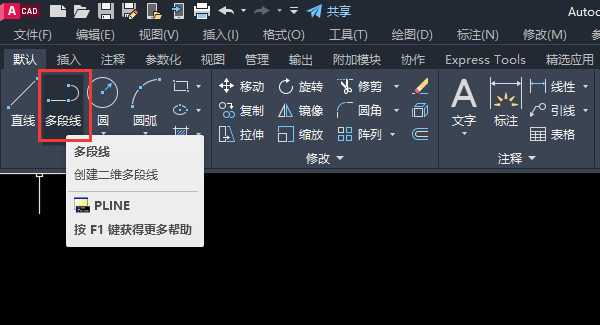

3、然后点击多段线工具。如下图：

CAD2023怎么画套管补偿器图例第3步

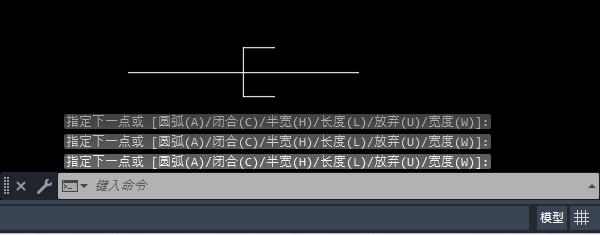

4、然后再绘制下面的图形出来，如下图：

CAD2023怎么画套管补偿器图例第4步
