CAD2023中怎么画挡住阀图例

日期:2024-09-18 15:43 作者:

CAD2023中怎么画挡住阀图例？主要是使用矩形与直线完成，具体操作过程步骤如下：

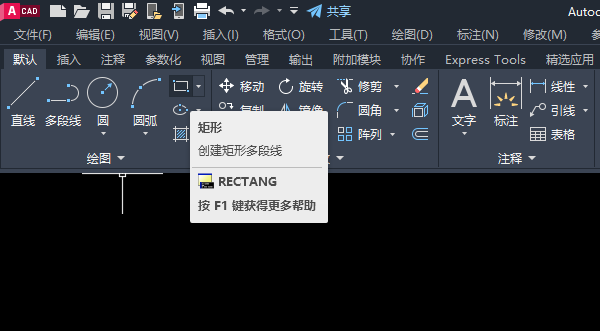

1、打开CAD2023软件，点击矩形工具。如下图：

CAD2023中怎么画挡住阀图例第1步

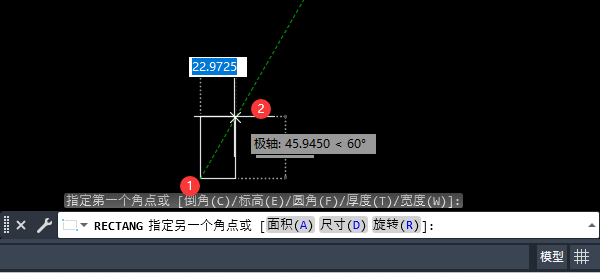

2、然后点击起点与对角点，然后绘制一个矩形出来。如下图：

CAD2023中怎么画挡住阀图例第2步

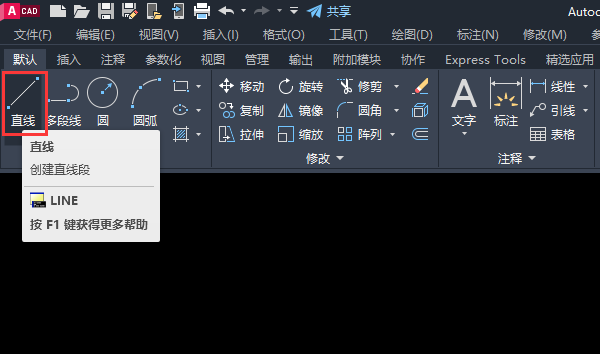

3、然后点击直线工具。如下图：

CAD2023中怎么画挡住阀图例第3步

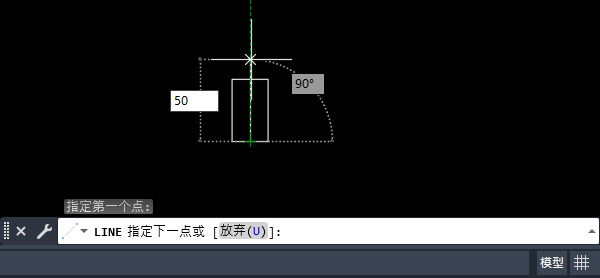

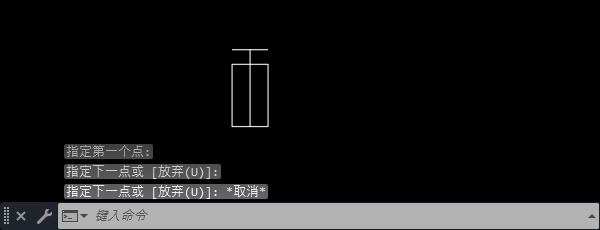

4、然后设置中点，绘制一条长50直线。如下图：

CAD2023中怎么画挡住阀图例第4步

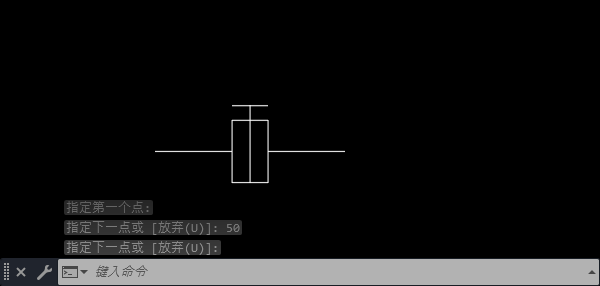

5、然后再绘制更多的直线。效果如下：

CAD2023中怎么画挡住阀图例第5步

6、这样一个挡住阀图例就画好了。如下图：

CAD2023中怎么画挡住阀图例第6步
