CAD减压阀图例符号画法

日期:2024-09-18 15:42 作者:

CAD减压阀图例符号画法？答：先绘制一个矩形出来，然后绘制四条直线出来，如下图：

CAD减压阀图例符号画法:

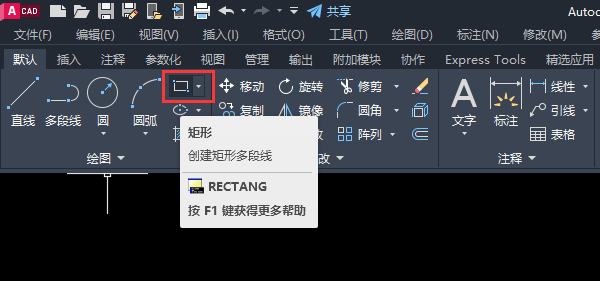

1、打开CAD2023软件，点击矩形工具，或是输入REC命令。如下图：

CAD减压阀图例符号画法第1步

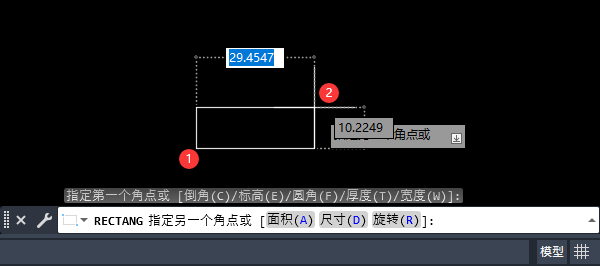

2、然后绘制一个矩形出来，如下图：

CAD减压阀图例符号画法第2步

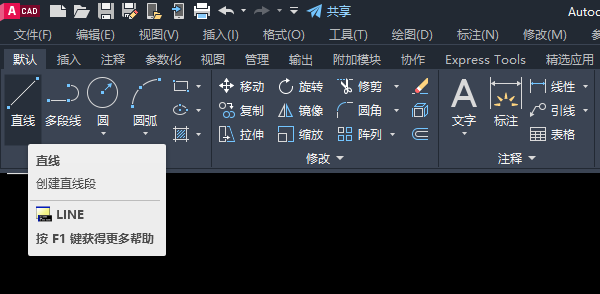

3、然后点击直线工具，或是输入LINE命令，空格。

CAD减压阀图例符号画法第3步

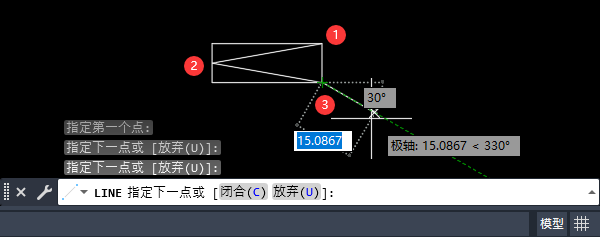

4、然后点击1，2，3那个关键点，如下图：

CAD减压阀图例符号画法第4步

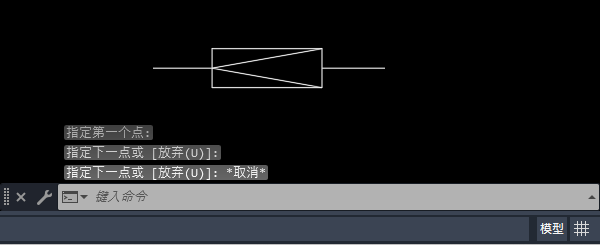

5、然后再绘制二条直线出来，如下图：

CAD减压阀图例符号画法第5步
