CAD怎么画室外架空煤气道管单层支架图例

CAD怎么画室外架空煤气道管单层支架图例？答：主要是使用直线工具，一步一步的绘制，然后再进行镜像就可以了。具体操作过程步骤如下：

CAD画室外架空煤气道管单层支架图例的方法：

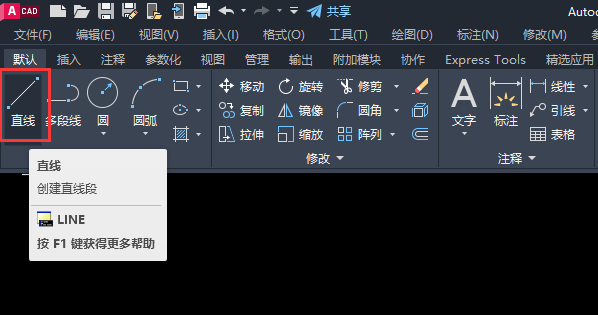

1、打开CAD2023软件，点击直线工具，或是输入LINE命令，空格。

CAD怎么画室外架空煤气道管单层支架图例第1步

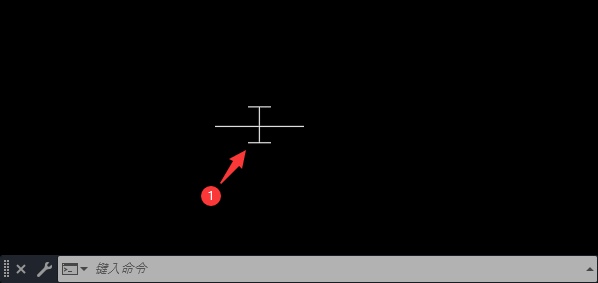

2、绘制下面的直线图形出来。如下图：

CAD怎么画室外架空煤气道管单层支架图例第2步

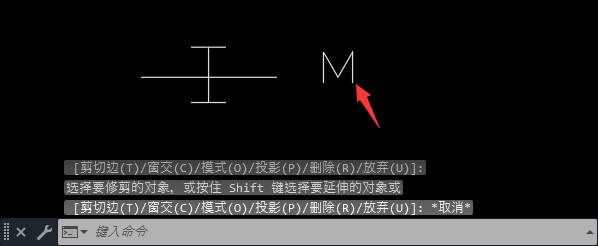

3、然后再绘制一个M图标出来。如下图：

CAD怎么画室外架空煤气道管单层支架图例第3步

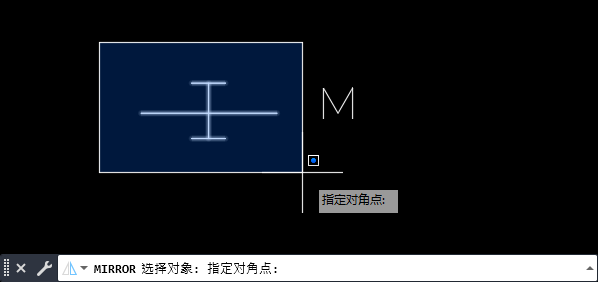

4、然后输入MI镜像命令，空格，然后框选对象，空格。

CAD怎么画室外架空煤气道管单层支架图例第4步

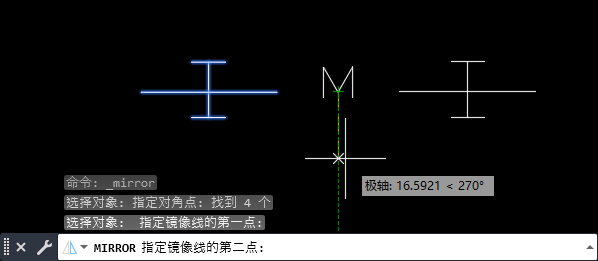

5、然后再进行镜像设置。效果如下：

CAD怎么画室外架空煤气道管单层支架图例第5步

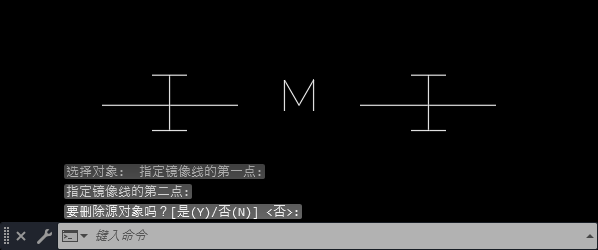

6、这样图形就画好了。效果如下：

CAD怎么画室外架空煤气道管单层支架图例第6步
