CAD虚线不管怎么调都是实线怎么办？

CAD虚线不管怎么调都是实线怎么办？答：这种问题一般是虚线比例因子的问题，只要改大比例因子就可以改变效果了。如下图：

1、打开CAD2023做好的图形，并设置的虚线效果。CAD虚线不管怎么调都是实线怎么办？

CAD虚线不管怎么调都是实线怎么办？第1步

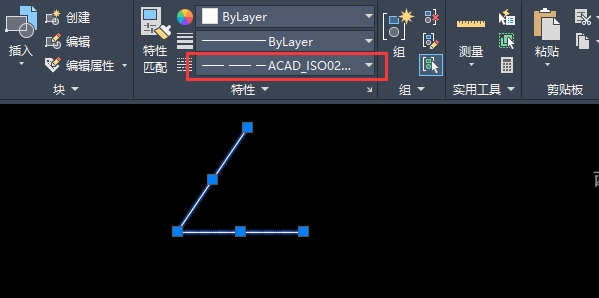

2、点击虚线设置，点击其他。

CAD虚线不管怎么调都是实线怎么办？第2步

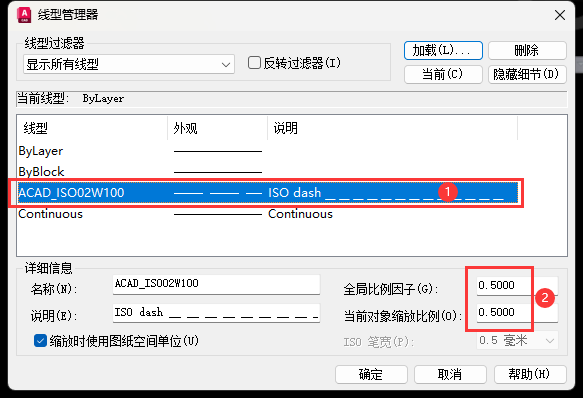

3、选择设置的虚线。查看一下全局比例因子，发现很小对吧。

CAD虚线不管怎么调都是实线怎么办？第3步

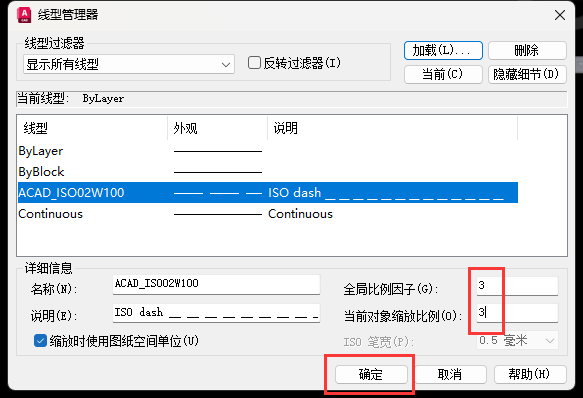

4、然的设置比原来的大几倍参数值。点击确定。

CAD虚线不管怎么调都是实线怎么办？第4步

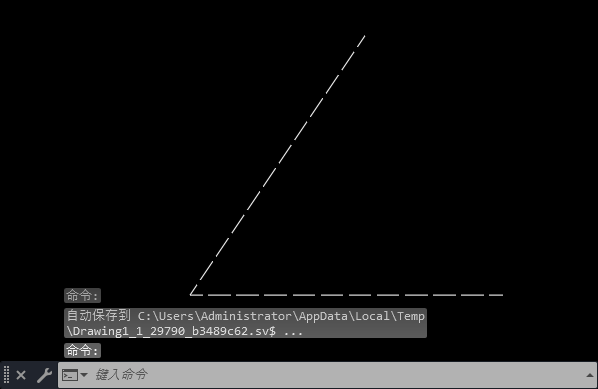

5、这样虚线就调好了。效果如下：

CAD虚线不管怎么调都是实线怎么办？第5步
