CAD怎么画直行图标

日期:2024-09-18 15:42 作者:

CAD怎么画直行图标？先画一个圆形再偏移，再绘制半个箭头再镜像，具体操作过程步骤如下：

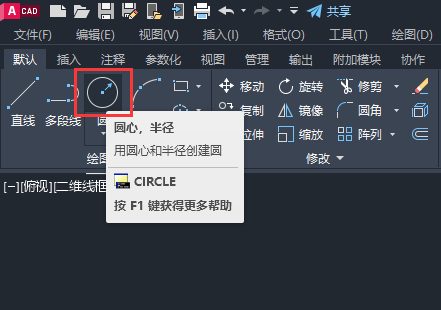

1、点击圆心，半径工具，开始创建图形。

CAD怎么画直行图标第1步

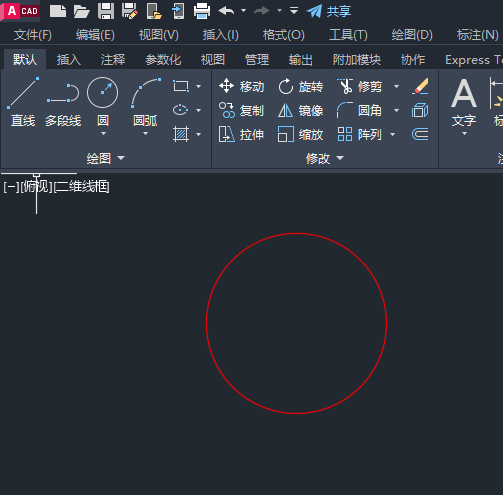

2、然后创建一个圆形出来。

CAD怎么画直行图标第2步

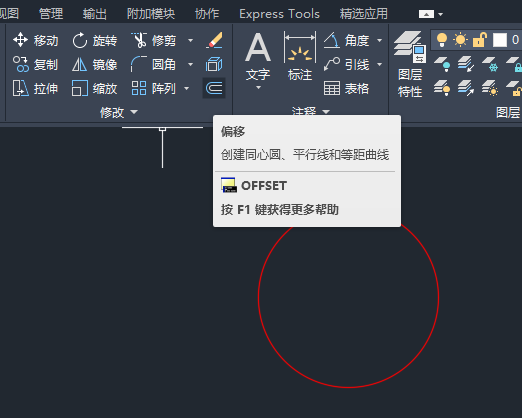

3、点击偏移工具。如下图：

CAD怎么画直行图标第3步

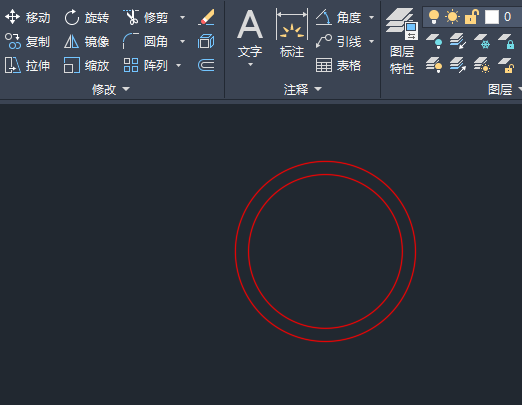

4、偏移一个圆形出来。如下图：

CAD怎么画直行图标第4步

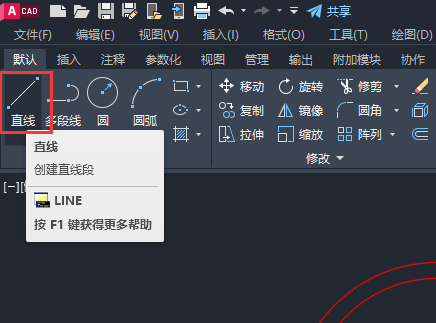

5、再点击直线工具。

CAD怎么画直行图标第5步

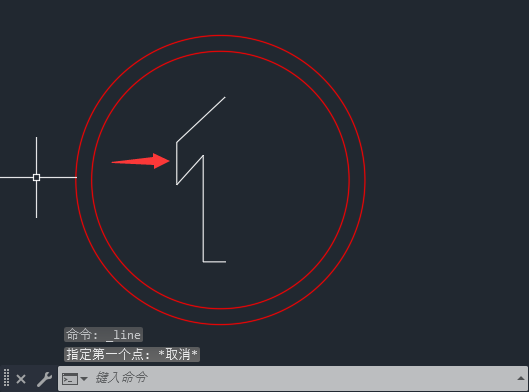

6、绘制半个箭头出来。如下图：

CAD怎么画直行图标第6步

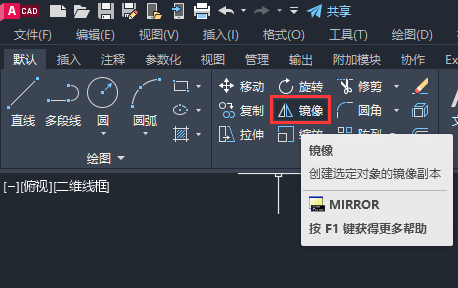

7、再点击镜像图标工具。

CAD怎么画直行图标第7步

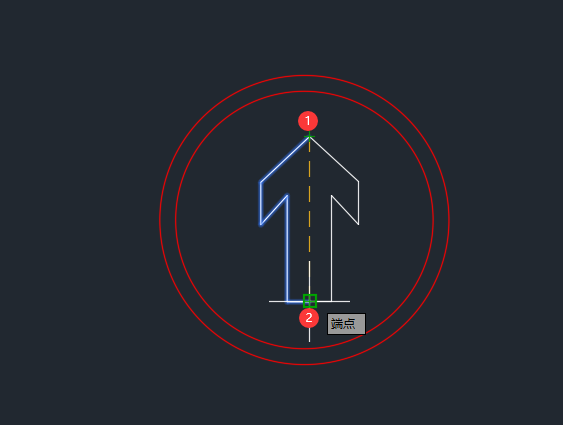

8、然后把箭头镜像一份出来，如下图：

CAD怎么画直行图标第8步

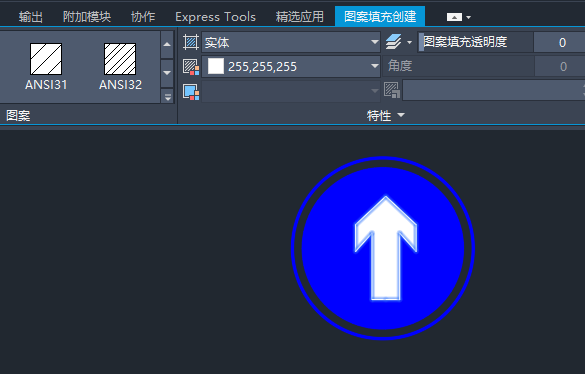

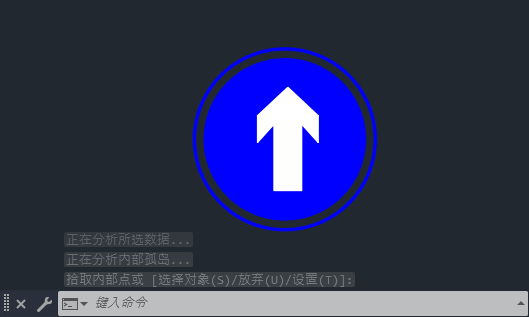

9、然后用H填充自要的颜色。效果如下图：

CAD怎么画直行图标第9步

10、这个直行图标就创建好了。

CAD怎么画直行图标第10步
