CAD怎么一画矩形就出倒角矩形

CAD怎么一画矩形就出倒角矩形?因为设置了倒角模式。改成直角模式就行了。具体操作过程步骤如下:

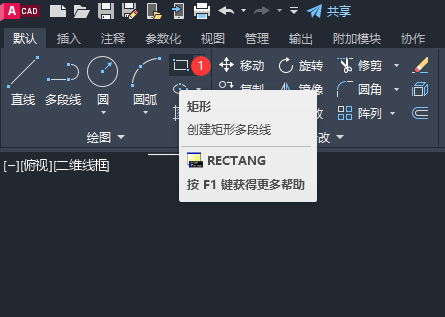

1、打开CAD2023软件,点击矩形工具。

CAD怎么一画矩形就出倒角矩形第1步

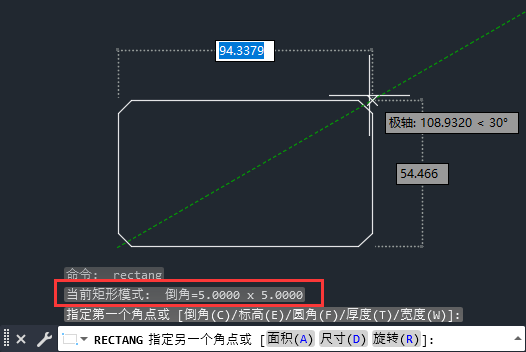

2、创建出来有倒角矩形,怎么处理。

CAD怎么一画矩形就出倒角矩形第2步

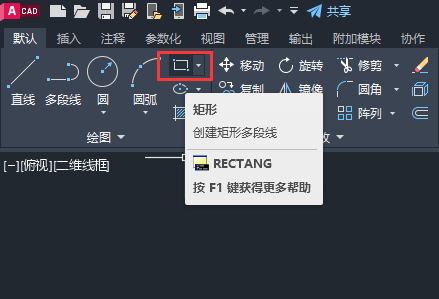

3、重新点击矩形工具。

CAD怎么一画矩形就出倒角矩形第3步

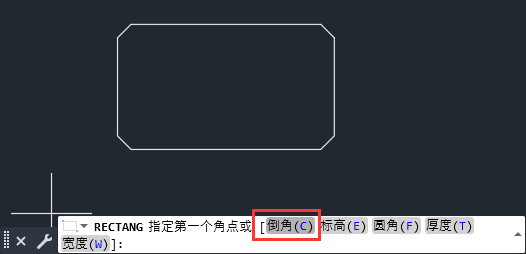

4、点击倒角(C)设置。

CAD怎么一画矩形就出倒角矩形第4步

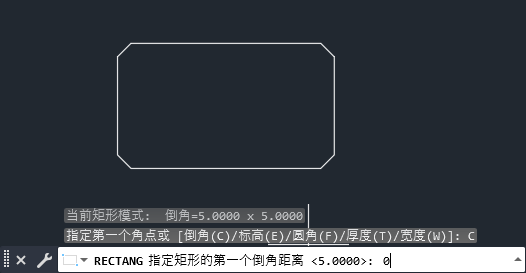

5、RECTANG指定矩形的第一个倒角距离:0 空格。

CAD怎么一画矩形就出倒角矩形第5步

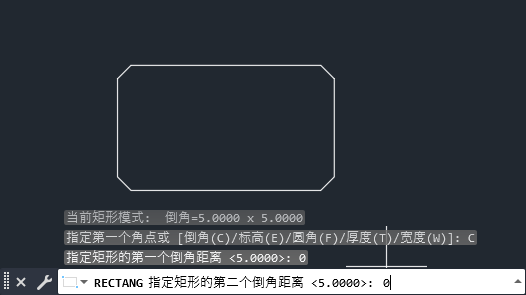

6、RECTANG指定矩形的第二个倒角距离:0 空格。

CAD怎么一画矩形就出倒角矩形第6步

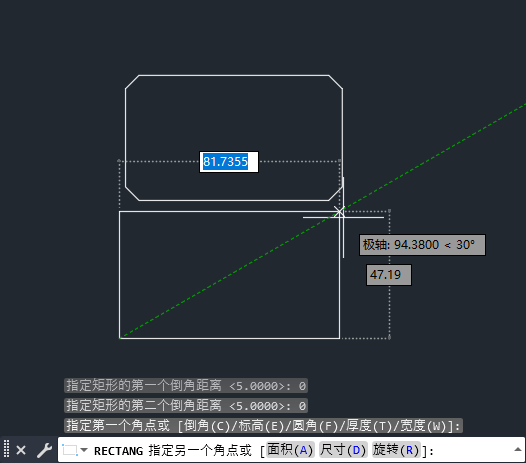

7、然后画绘制矩形。

CAD怎么一画矩形就出倒角矩形第7步

8、然后就没有倒角效果了。

CAD怎么一画矩形就出倒角矩形第8步
