CAD2023怎么通过窗选拉伸对象

日期:2024-09-18 15:46 作者:

CAD2023拉伸：通过窗选或多边形框选的方式拉伸对象。

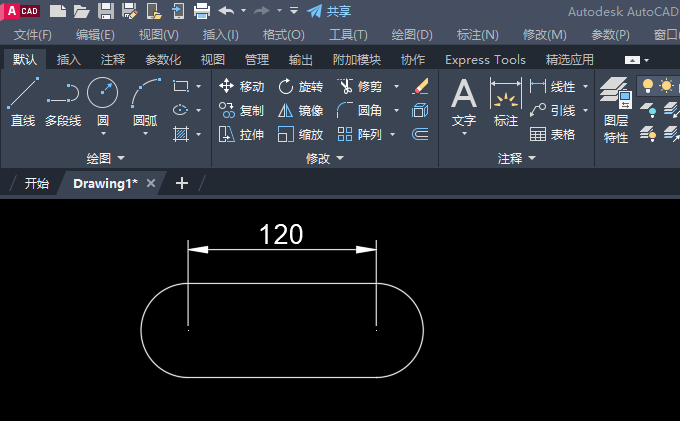

1、打开CAD2023软件，创建以下的图形出来，如下图：

CAD2023怎么通过窗选拉伸对象第1步

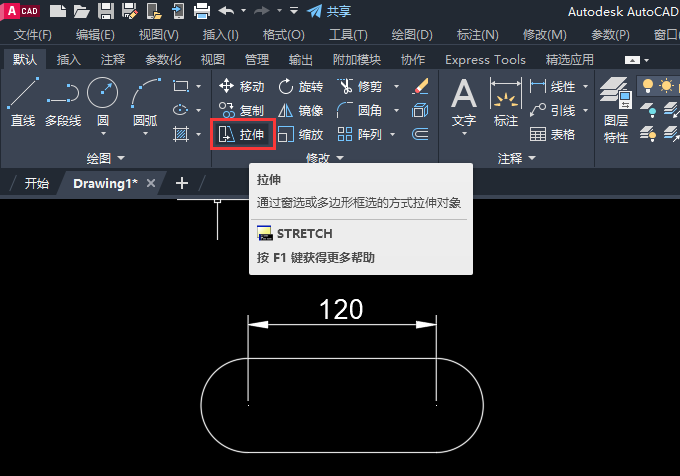

2、点击拉伸工具，或是输入STRETCH命令，空格。

CAD2023怎么通过窗选拉伸对象第2步

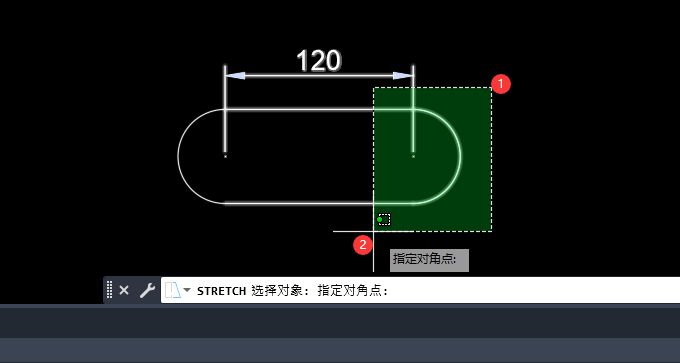

3、然后从左上角向右下角框选，如下图：

CAD2023怎么通过窗选拉伸对象第3步

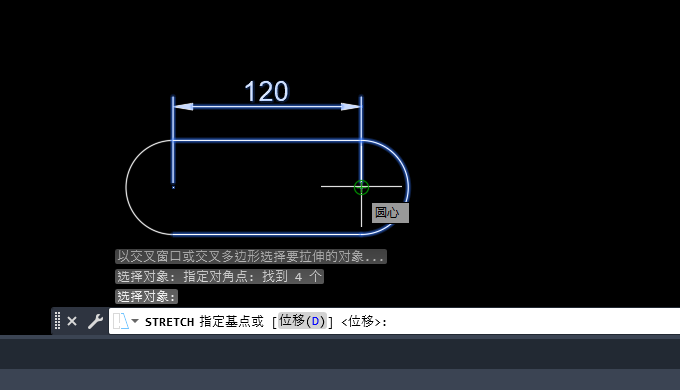

4、然后选择圆心，作为指定基点。如下图：

CAD2023怎么通过窗选拉伸对象第4步

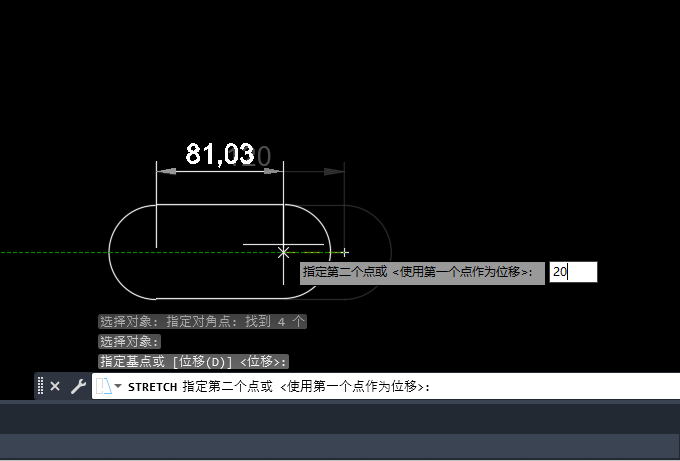

5、然后向左就是缩短，向右就是拉伸。如下图：

CAD2023怎么通过窗选拉伸对象第5步

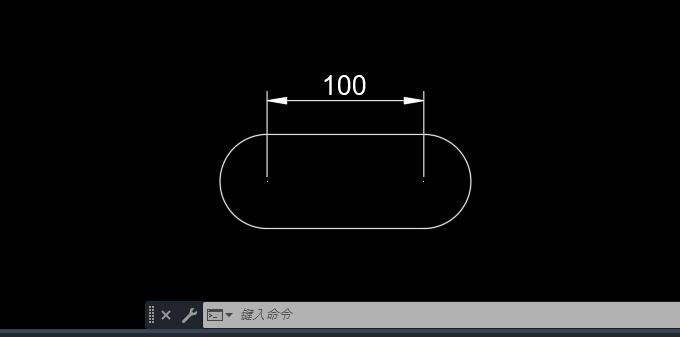

6、这样图形就拉伸成了100。如下图：

CAD2023怎么通过窗选拉伸对象第6步
