cad2023怎么画扇形 - 土木工程网

cad怎么画扇形?答：绘制两个圆心圆，然后再绘制二条直线，再使用修剪工具进行修剪即可，具体操作过程步骤如下：

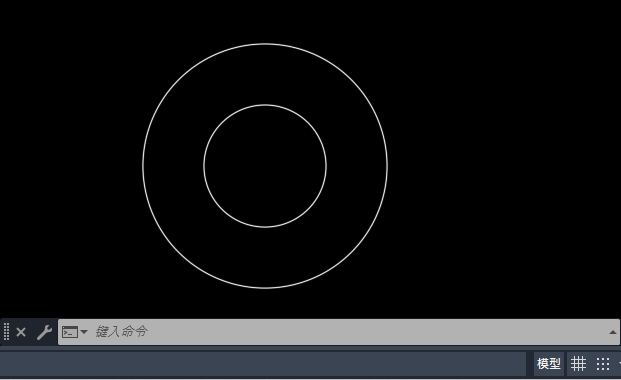

1 、打开CAD2023软件，创建二个同心圆。如下图：

cad2023怎么画扇形第1步

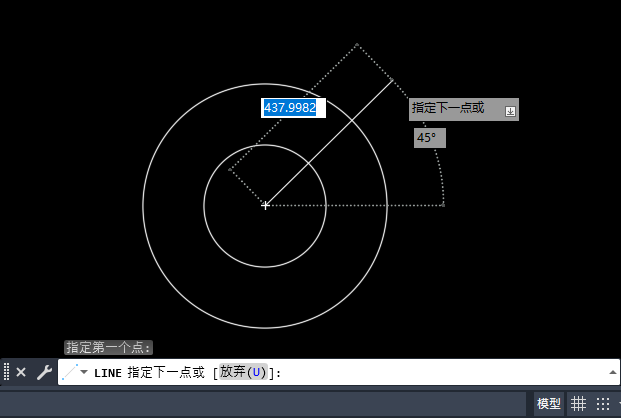

2、然后向45度的方向，绘制一条直线。如下图：

cad2023怎么画扇形第2步

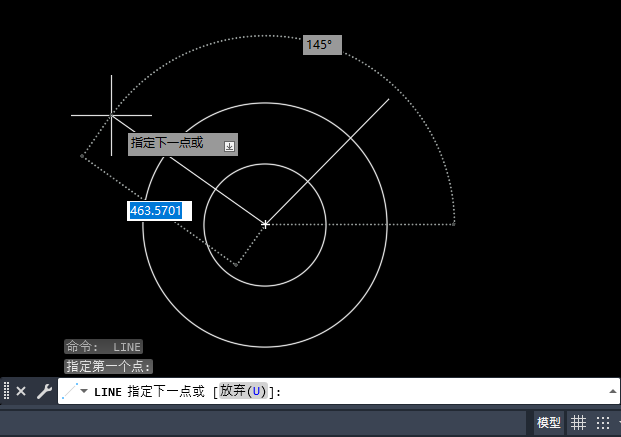

3、同样的方法，向145度的方向，绘制一条直线。如下图：

cad2023怎么画扇形第3步

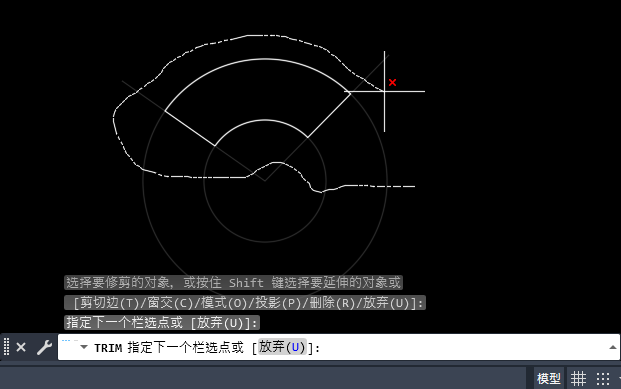

4、然后使用TR命令。进行框选要删除的对象。如下图：

cad2023怎么画扇形第4步

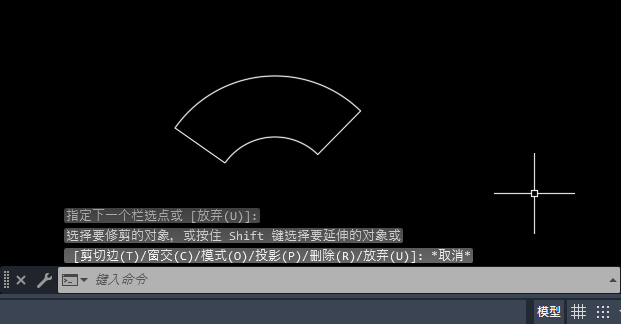

5、这样就修剪完了。就画好了扇形。如下图：

cad2023怎么画扇形第5步
