cad2020怎么画一个圆与另一个圆相切

日期:2024-09-18 15:46 作者:

cad2020怎么画一个圆与另一个圆相切？具体操作画法步骤如下：

cad怎么画一个圆与另一个圆相切

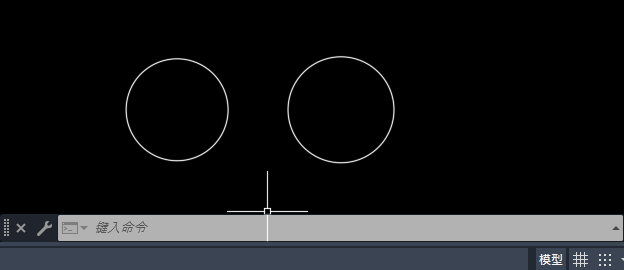

1、打开CAD2020软件，创建圆形。如下图：

cad2020怎么画一个圆与另一个圆相切第1步

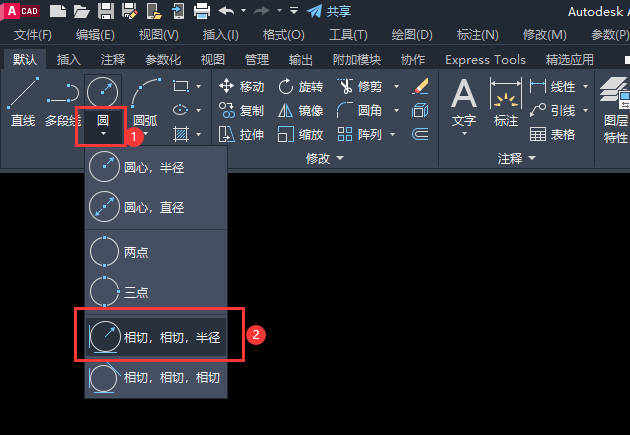

2、点击圆里面的相切，相切，半径。

cad2020怎么画一个圆与另一个圆相切第2步

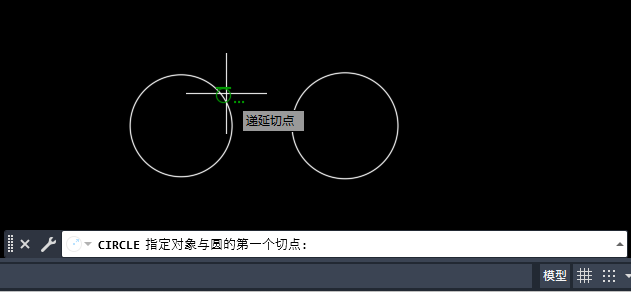

3、选择第一个圆的递延切点。

cad2020怎么画一个圆与另一个圆相切第3步

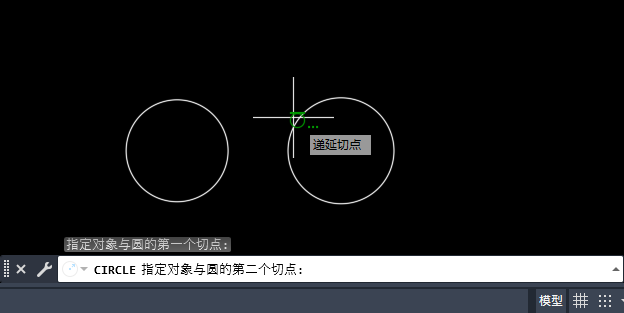

4、选择第二个圆的递延切点。

cad2020怎么画一个圆与另一个圆相切第4步

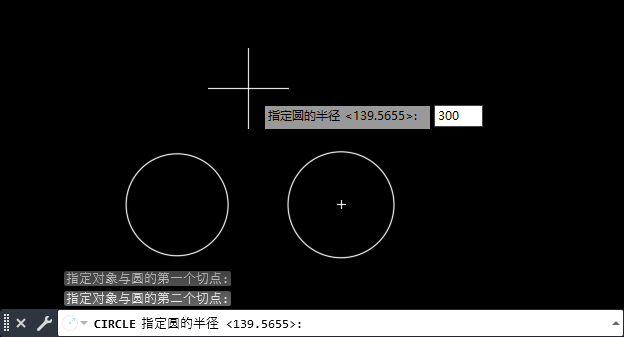

5、输入指定圆的半径参数300，空格。

cad2020怎么画一个圆与另一个圆相切第5步

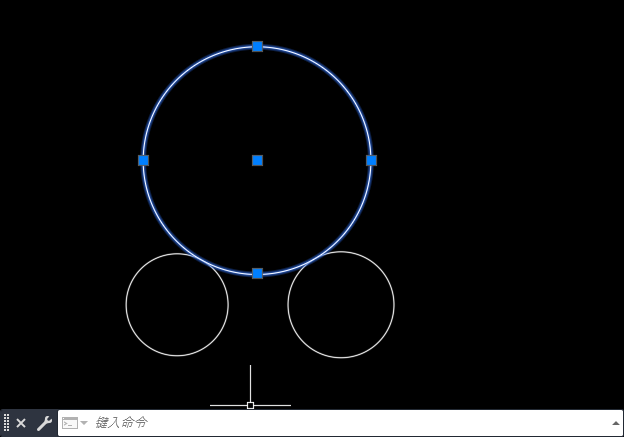

6、cad画一个圆与另一个圆相切学会了吗？

cad2020怎么画一个圆与另一个圆相切第6步
