CAD怎么画异径管图例

日期:2024-09-18 15:46 作者:

CAD怎么画异径管图例？答：使用直线工具一步一步的创建即可。具体操作过程步骤如下：

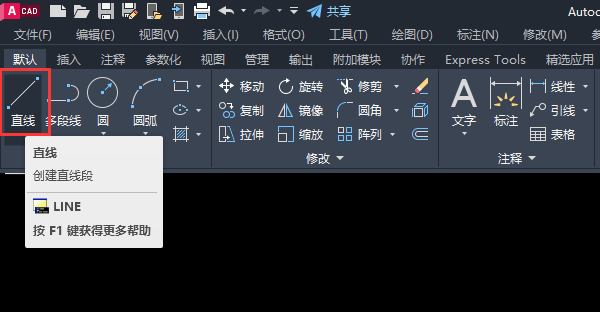

1、打开CAD2023软件，新建空白文档，点击直线工具。如下图：

CAD怎么画异径管图例第1步

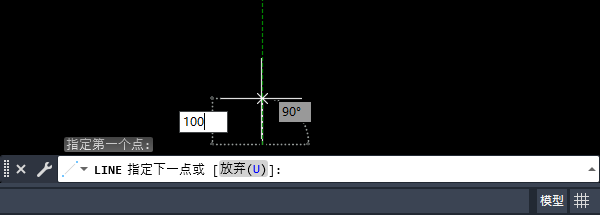

2、然后绘制一个长度100的直线，如下图：

CAD怎么画异径管图例第2步

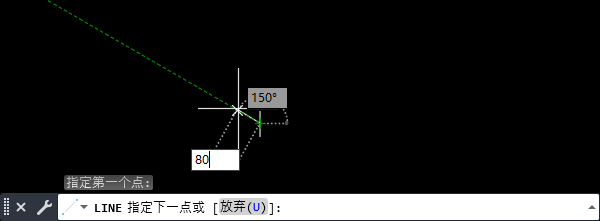

3、然后再向150度的方向，绘制一个长度为80的直线。如下图

CAD怎么画异径管图例第3步

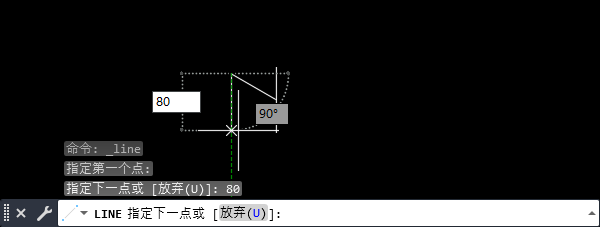

4、同样再绘制一条长80的直线。如下图。

CAD怎么画异径管图例第4步

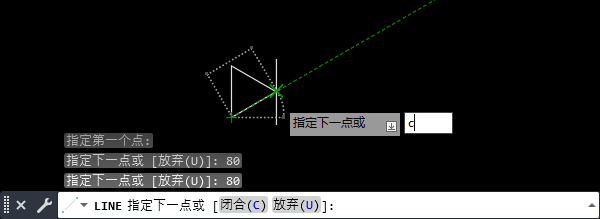

5、然后再输入闭合C命令，空格即可。

CAD怎么画异径管图例第5步

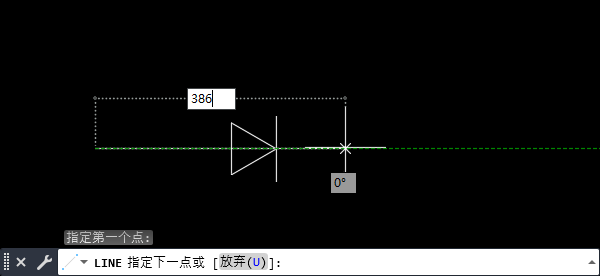

6、再绘制一条长386的直线，如下图：

CAD怎么画异径管图例第6步

7、这样异径管图例就画好了，效果如下：

CAD怎么画异径管图例第7步
