CAD如何绘制球阀图形

CAD如何绘制球阀图形？点击直线工具，然后绘制一个三角形出来，再使用镜像工具，把三角形镜像一下。使用圆心工具，绘制一个小圆出来。使用修剪工具，把圆心形的直线修剪掉。具体操作过程步骤如下：

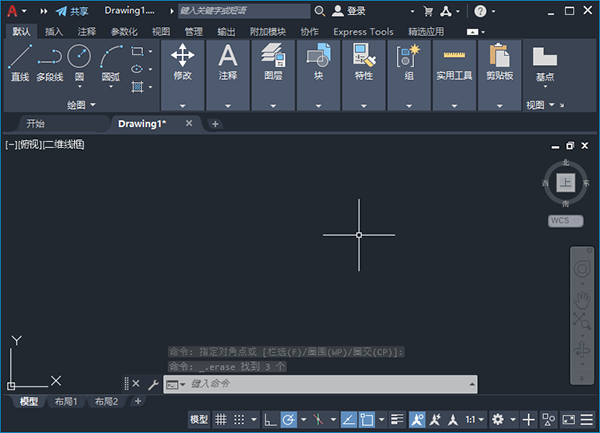

1、打开CAD软件，新建空白文档。如下图：

CAD如何绘制球阀图形第1步

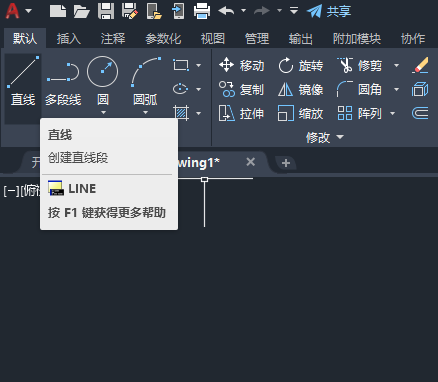

2、点击直线工具，或是输入LINE命令。空格。如下图：

CAD如何绘制球阀图形第2步

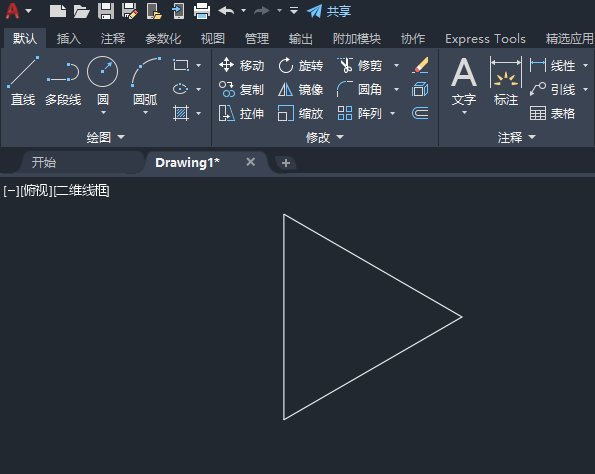

3、然后绘制一个三角形出来，如下图：

CAD如何绘制球阀图形第3步

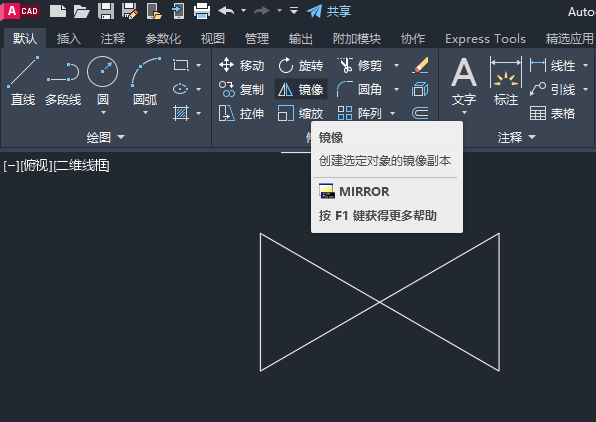

4、然后再使用镜像工具，把三角形镜像一下。如下图：

CAD如何绘制球阀图形第4步

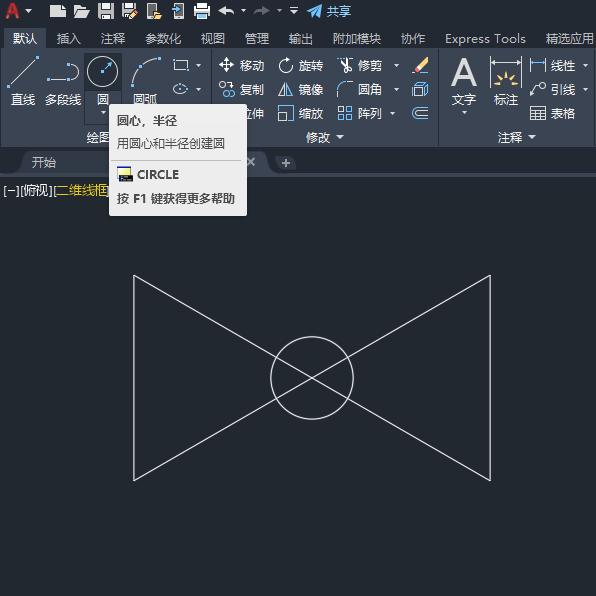

5、然后再使用圆心工具，绘制一个小圆出来。如下图：

CAD如何绘制球阀图形第5步

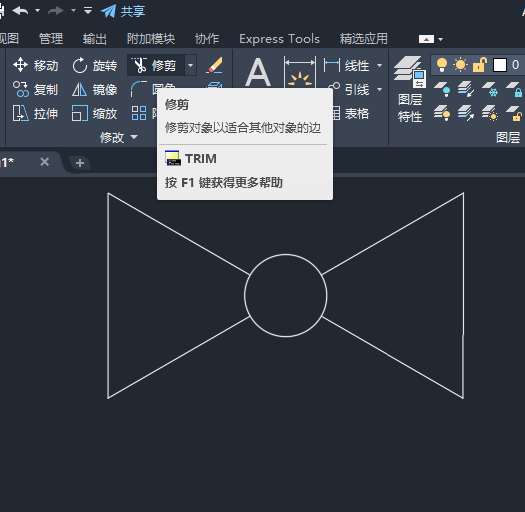

6、然后再使用修剪工具，把圆心形的直线修剪掉。如下图：

CAD如何绘制球阀图形第6步

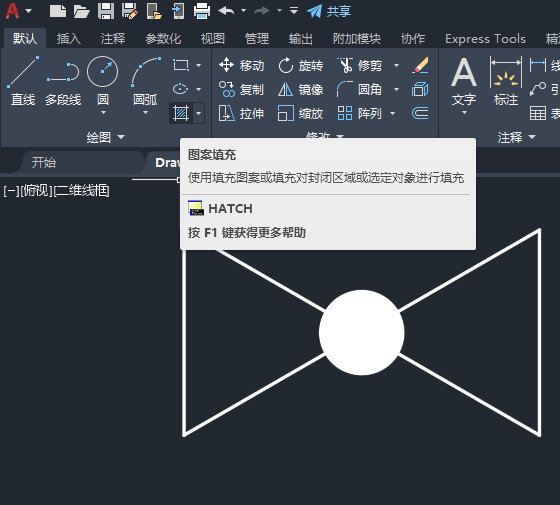

7、然后再使用H填充工具。填充不同的颜色。效果如下：

CAD如何绘制球阀图形第7步

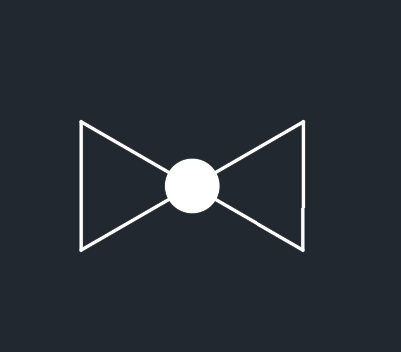

8、这样一个简单的球阀图形就画好了。

CAD如何绘制球阀图形第8步
