CAD如何画止回阀图形

日期:2024-09-18 15:58 作者:

CAD如何画止回阀图形？点击直线工具，然后绘制一个Z字形，用同样的方法，绘制一个箭头出来。具体操作过程步骤如下：

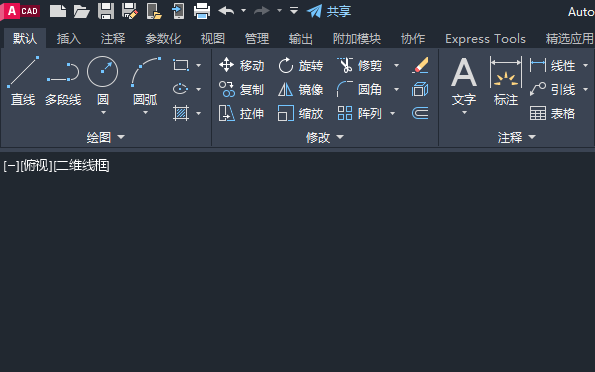

1、打开CAD软件，新建空白文档。如下图：

CAD如何画止回阀图形第1步

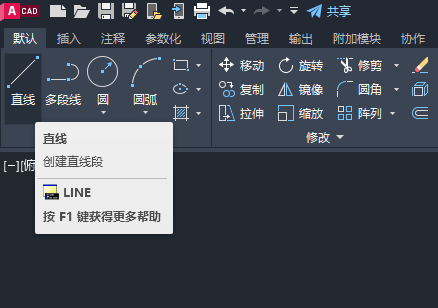

2、点击直线工具，或是输入LINE命令。如下图：

CAD如何画止回阀图形第2步

3、然后绘制一个Z字形，效果如下：

CAD如何画止回阀图形第3步

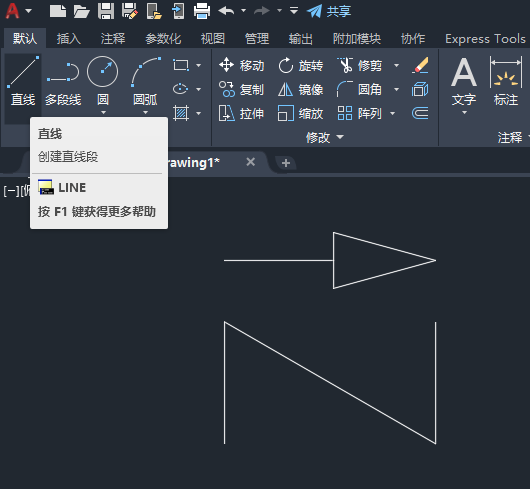

4、用同样的方法，绘制一个箭头出来，如下图：

CAD如何画止回阀图形第4步
