cad如何转换成三维图

日期:2024-09-18 15:58 作者:

cad如何转换成三维图？在命令栏上，输入EXT命令。选择面，空格。设置拉伸的高度，如100后，空格。具体操作过程步骤如下：

cad转换成三维图的方法：

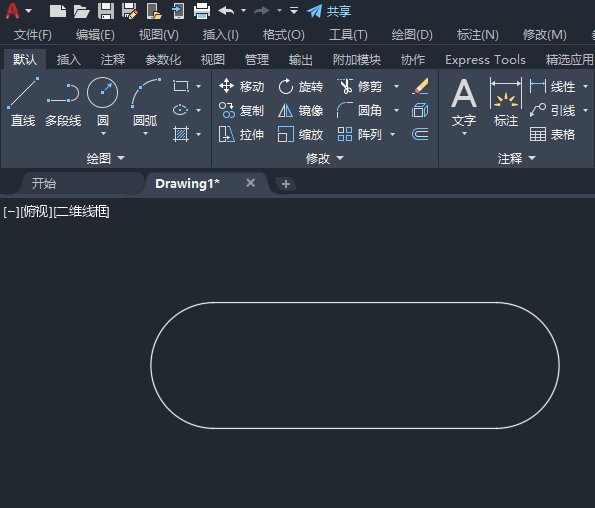

1、打开CAD软件，绘制一个二维平面图。如下图：

cad如何转换成三维图第1步

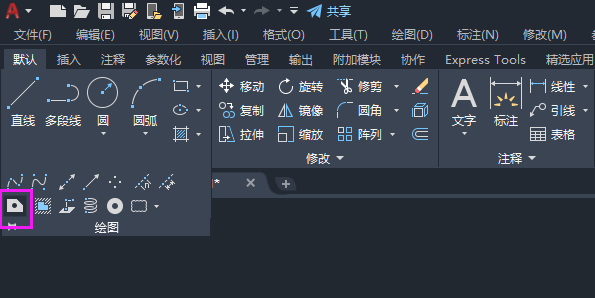

2、点击面域工具。

cad如何转换成三维图第2步

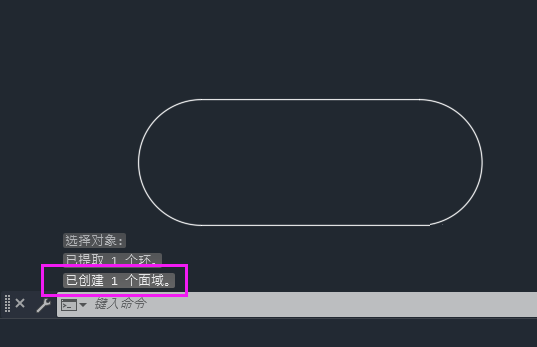

3、选二维平面图，创建一个面。如下图：

cad如何转换成三维图第3步

4、点击俯视里面的西南等轴测图。如下图：

cad如何转换成三维图第4步

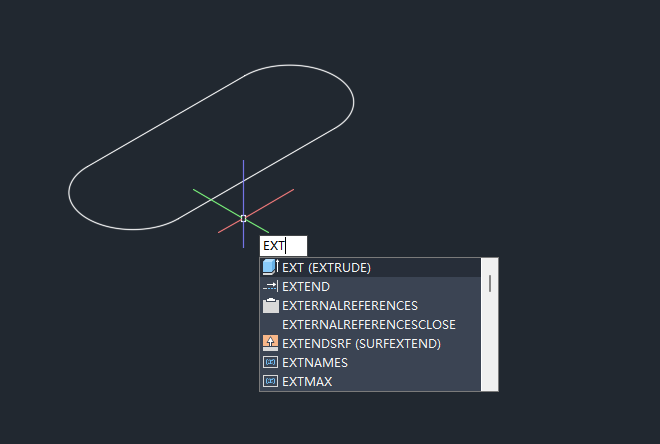

5、在命令栏上，输入EXT命令。如下图：

cad如何转换成三维图第5步

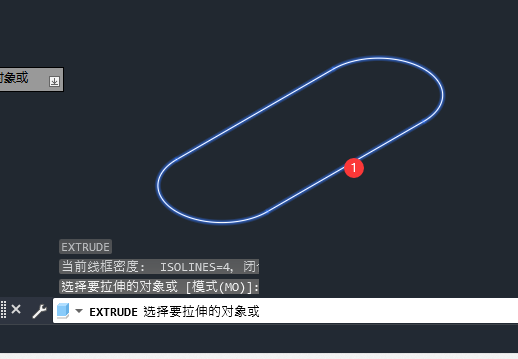

6、选择面，空格。

cad如何转换成三维图第6步

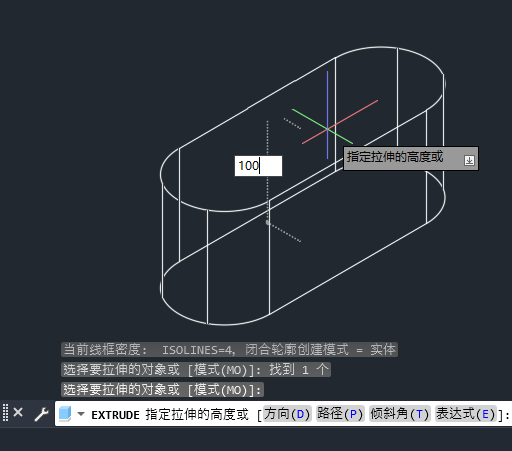

7、设置拉伸的高度，如100后，空格。如下图：

cad如何转换成三维图第7步

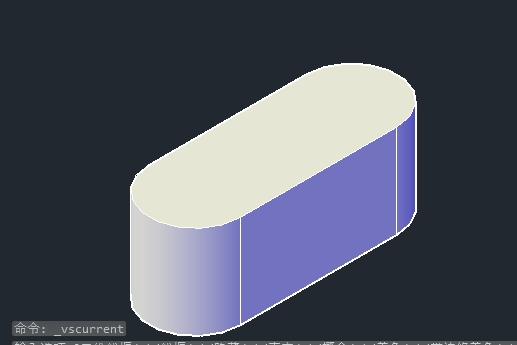

8、这样就转换成了三维图。

cad如何转换成三维图第8步
