CAD如何画消音止回阀的方法

CAD如何画消音止回阀的方法，绘制一个N字型图形。点击圆心，半径工具。在N字中间绘制一个圆形出来。绘制半个箭头出来。镜像出一个箭头出来。具体操作过程步骤如下：

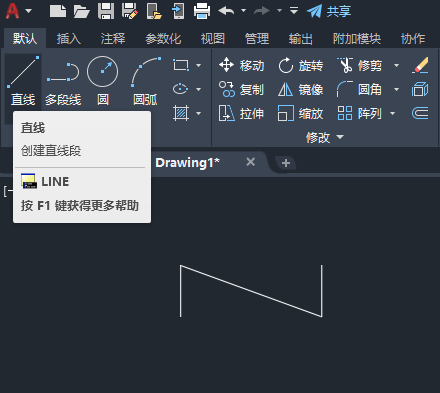

1、打开CAD软件，新建空白文档。使用直线工具，绘制一个N字型图形。

CAD如何画消音止回阀的方法第1步

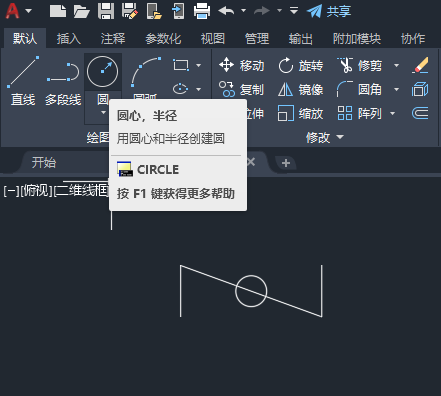

2、点击圆心，半径工具。在N字中间绘制一个圆形出来。如下图：

CAD如何画消音止回阀的方法第2步

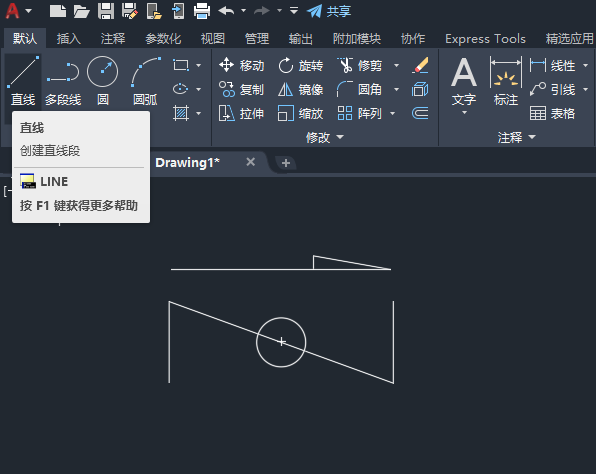

3、同样的使用直线工具，绘制半个箭头出来。如下图：

CAD如何画消音止回阀的方法第3步

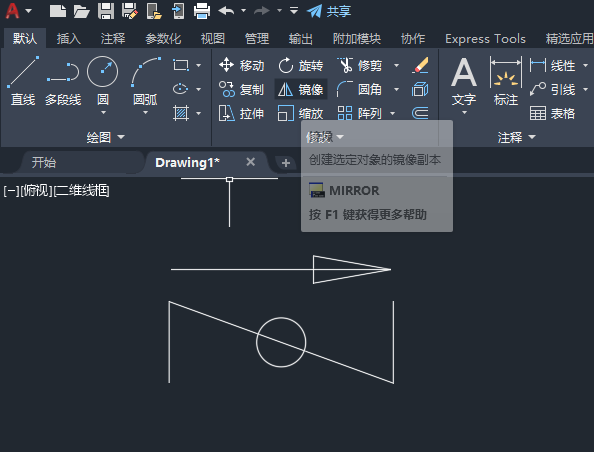

4、然后使用镜像工具。镜像出一个箭头出来。

CAD如何画消音止回阀的方法第4步

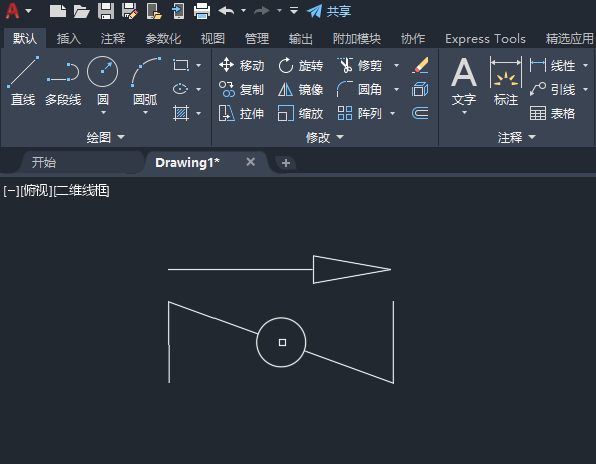

5、然后使用修剪工具，把不要的部分修剪掉。如下图：

CAD如何画消音止回阀的方法第5步

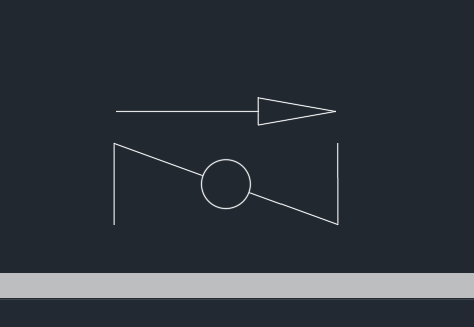

6、消音止回阀图形就绘制好了，

CAD如何画消音止回阀的方法第6步
