CAD怎么画蝶阀图形？使用直线工具，在矩形的对角，绘出对角钱出来。再使用圆心，半径圆工具，在斜线中间，绘制一个小圆。修剪中间那一小段。具体操作过程步骤如下：

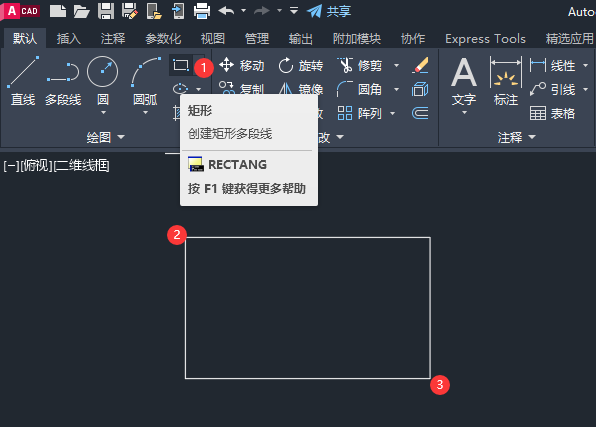

1、打开CAD软件，新建空白文档。绘制一个矩形出来。如下图：

CAD怎么画蝶阀图形第1步

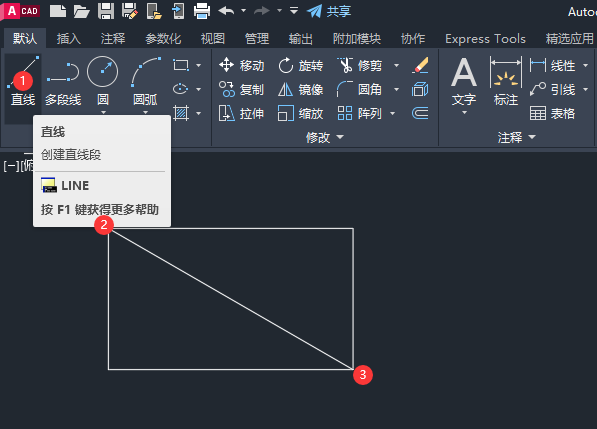

2、使用直线工具，在矩形的对角，绘出对角钱出来。如下图：

CAD怎么画蝶阀图形第2步

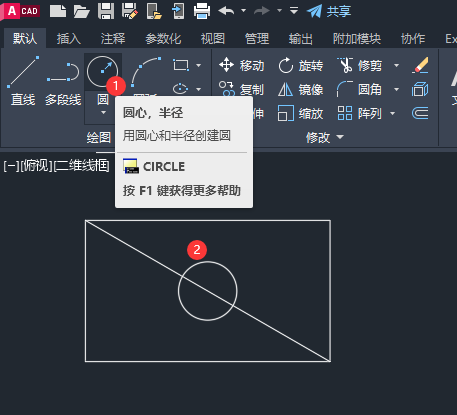

3、再使用圆心，半径圆工具，在斜线中间，绘制一个小圆。如下图：

CAD怎么画蝶阀图形第3步

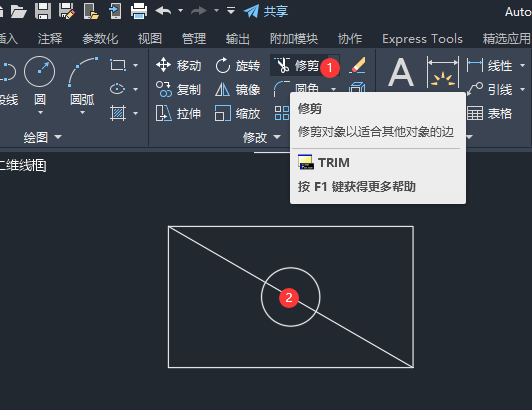

4、然后再使用修剪工具，修剪中间那一小段。如下图：

CAD怎么画蝶阀图形第4步

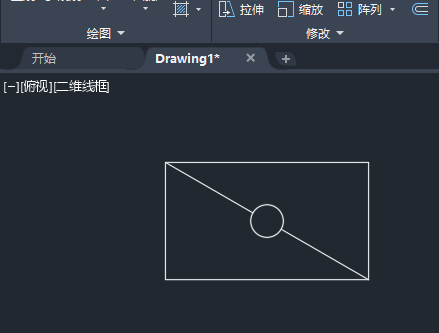

5、这样就完成了蝶阀图形的创建。

CAD怎么画蝶阀图形第5步
