cad绘制带角度的直线

cad绘制带角度的直线？点击直线工具，或是输入LINE命令，LINE指定第一点，然后再点击一个绘图区。LINE 指定下一点或是：输入@100<30。表示输入长度为100，角度为30，具体操作过程步骤如下：

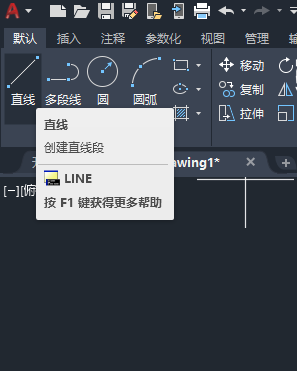

1、打开CAD软件，点击直线工具，或是输入LINE命令，空格。

cad绘制带角度的直线第1步

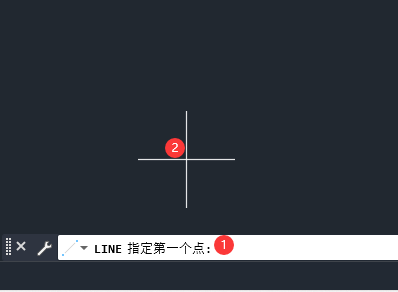

2、LINE指定第一点，然后再点击一个绘图区。

cad绘制带角度的直线第2步

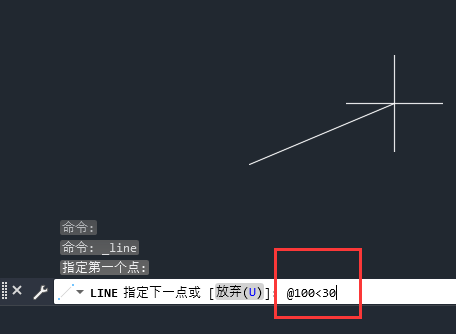

3、LINE 指定下一点或是：输入@100<30。表示输入长度为100，角度为30，如下图：

cad绘制带角度的直线第3步

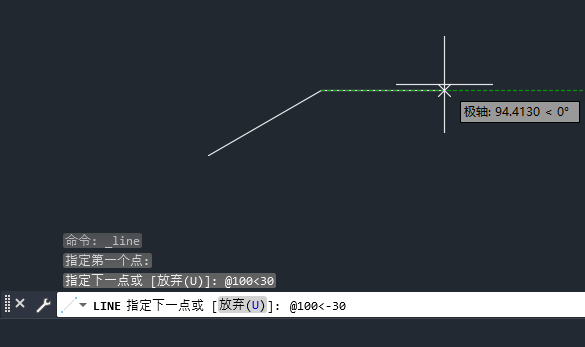

4、也可以输入@100<-30,

cad绘制带角度的直线第4步

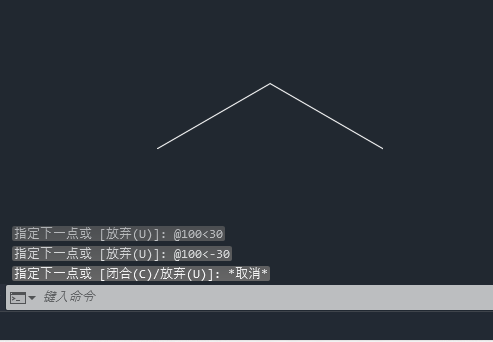

5、这就是cad绘制带角度的直线的方法。

cad绘制带角度的直线第5步
