CAD如何画水表井图形

日期:2024-09-18 15:58 作者:

CAD如何画水表井图形？绘制一个长方形出来，再使用直线工具，创建直线段，绘制下面的两条斜线出来。然后填充一个颜色。具体操作过程步骤如下：

1、打开CAD软件，新建空白文档，点击矩形工具。

CAD如何画水表井图形第1步

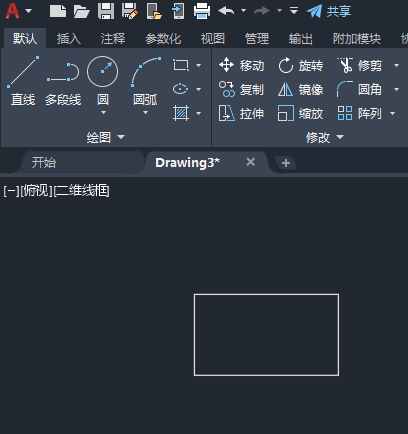

2、绘制一个长方形出来，如下图：

CAD如何画水表井图形第2步

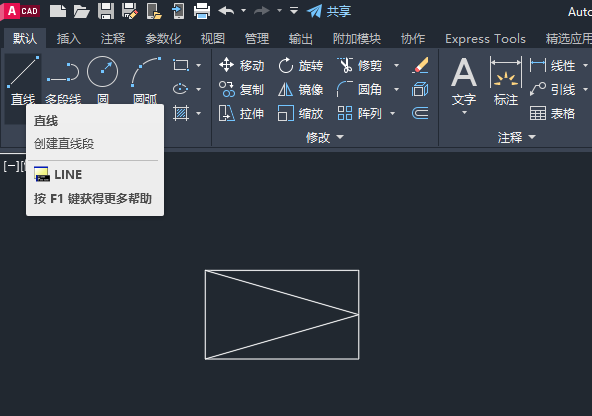

3、再使用直线工具，创建直线段，绘制下面的两条斜线出来。如下图：

CAD如何画水表井图形第3步

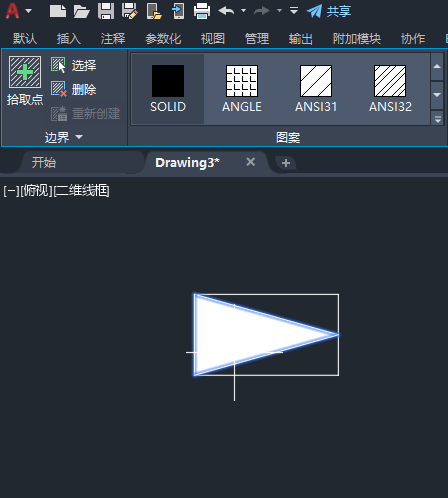

4、然后填充一个颜色。效果如下：

CAD如何画水表井图形第4步

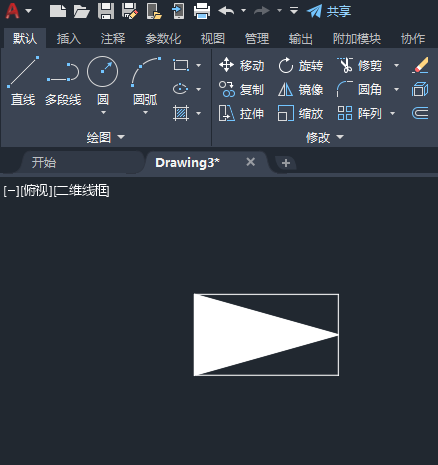

5、填充后，效果如下：

CAD如何画水表井图形第5步
