CAD如何画水锤消除器图形

CAD如何画水锤消除器图形？使用直线，绘制一个L形出来。同样使用直线工具，绘制另一个L形出来。再使用直线工具，绘制三条直线出来。具体操作过程步骤如下：

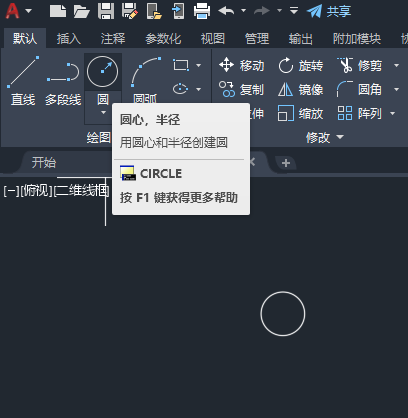

1、打开CAD软件，新建空白文档。绘制一个小圆出来。

CAD如何画水锤消除器图形第1步

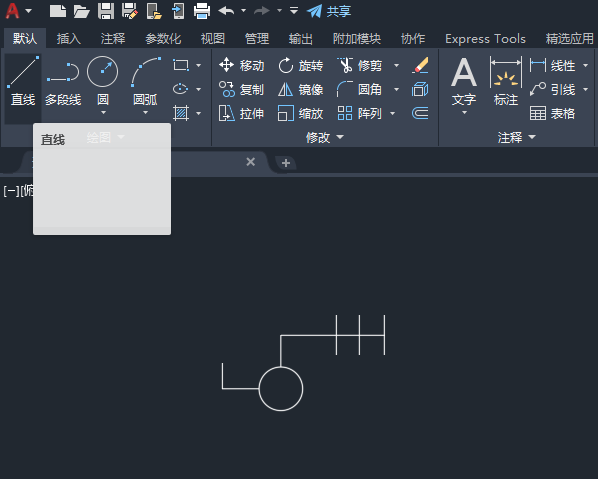

2、使用直线，绘制一个L形出来。

CAD如何画水锤消除器图形第2步

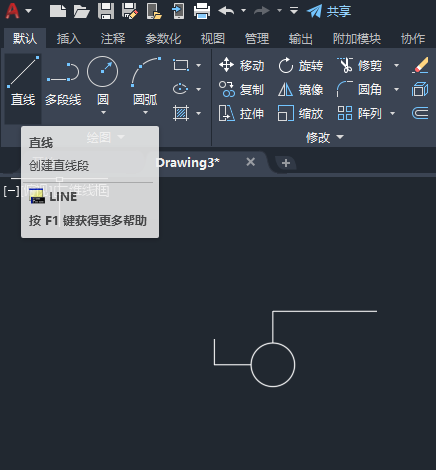

3、同样使用直线工具，绘制另一个L形出来。

CAD如何画水锤消除器图形第3步

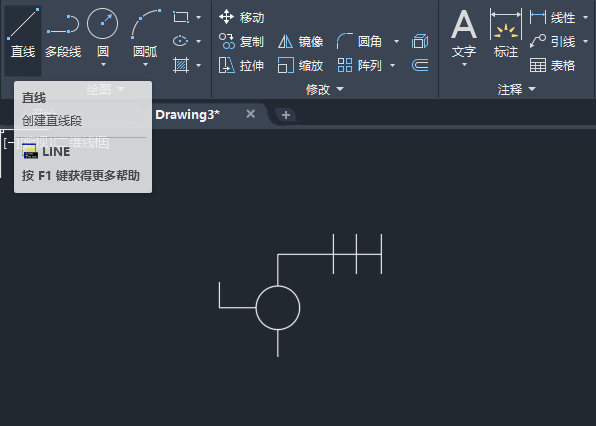

4、再使用直线工具，绘制三条直线出来。如下图：

CAD如何画水锤消除器图形第4步

5、同样的方法，绘制小圆下面的直线。

CAD如何画水锤消除器图形第5步

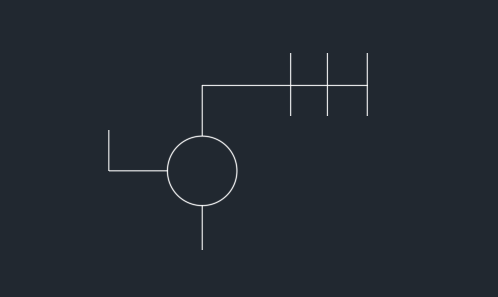

6、这样就完成了水锤消除器图形。具体操作过程步骤如下：

CAD如何画水锤消除器图形第6步
