CAD如何画方形地漏图形

CAD如何画方形地漏图形？绘制一个矩形出来，点击图案填充，选择ANSI31，设置比例，设置角度45度。填充矩形。然后再绘制直线即可。具体操作过程步骤如下：

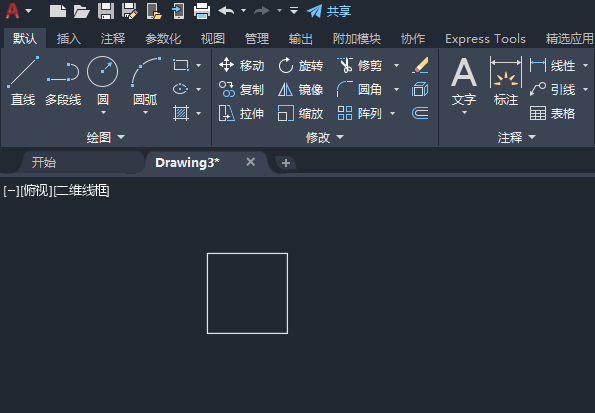

1、打开CAD软件，绘制一个矩形出来，如下图：

CAD如何画方形地漏图形第1步

2、点击图案填充，选择ANSI31，设置比例，设置角度45度。填充矩形。如下图：

CAD如何画方形地漏图形第2步

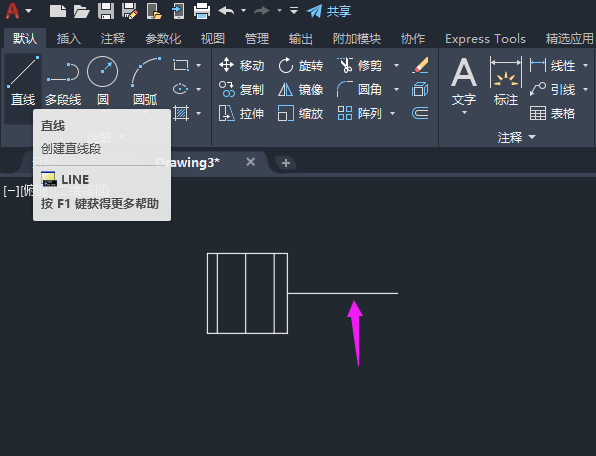

3、然后再绘制直线即可。如下图：

CAD如何画方形地漏图形第3步

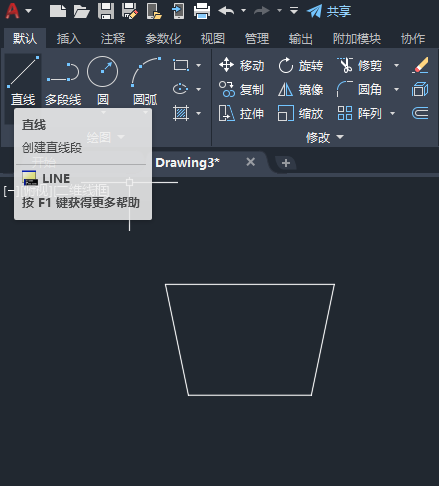

4、第二种，就是绘制梯形。如下图：

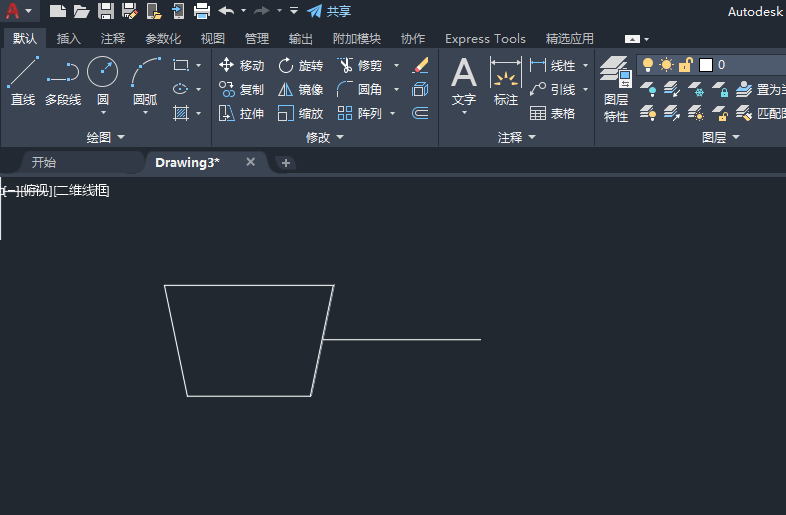

CAD如何画方形地漏图形第4步

5、同样的绘制直线。如下图：

CAD如何画方形地漏图形第5步
