CAD如何画防回流污染止回阀图形

CAD如何画防回流污染止回阀图形？打开CAD2022软件，绘制一条直线出来，再使用LINE直线命令，绘制半个箭头出来，再使用镜像工具。镜像一份出来，具体操作过程步骤如下：

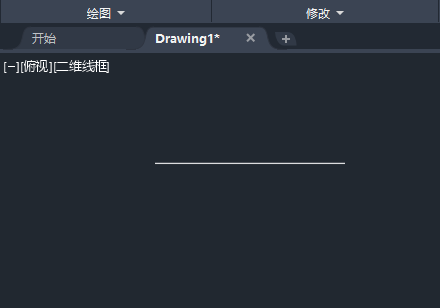

1、打开CAD2022软件，绘制一条直线出来，如下图：

CAD如何画防回流污染止回阀图形第1步

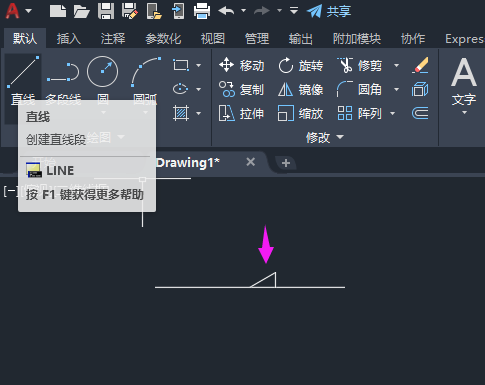

2、再使用LINE直线命令，绘制半个箭头出来，如下图：

CAD如何画防回流污染止回阀图形第2步

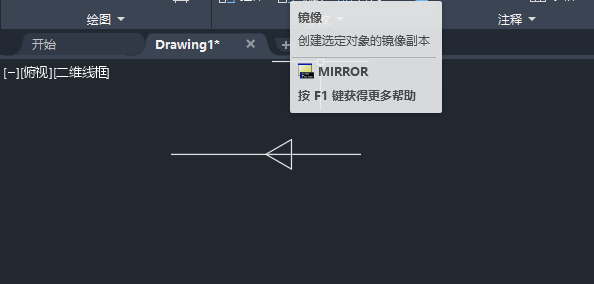

3、再使用镜像工具。镜像一份出来，如下图：

CAD如何画防回流污染止回阀图形第3步

4、再使用直线工具，绘制另一个垂直线出来，如下图：

CAD如何画防回流污染止回阀图形第4步

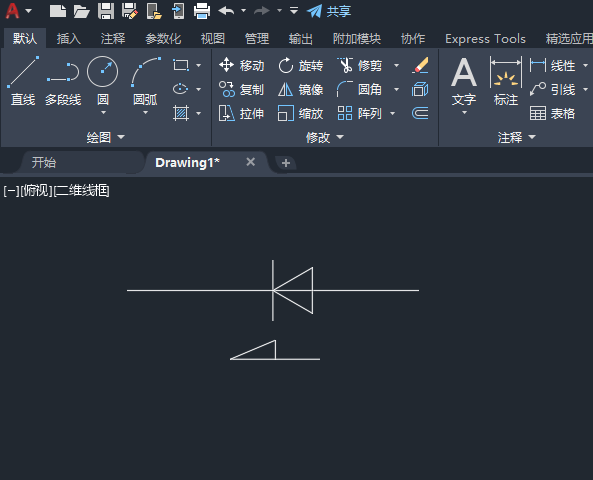

5、同样的方法，绘制另一个箭头出来，如下图：

CAD如何画防回流污染止回阀图形第5步

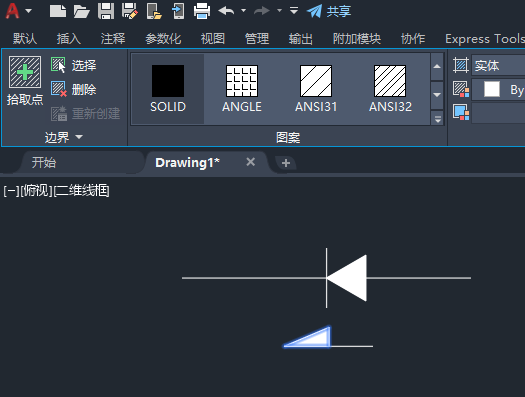

6、再使用H填充工具。填充不同的颜色出来，如下图：

CAD如何画防回流污染止回阀图形第6步
