CAD如何画水泵图形 - 土木工程网

CAD如何画水泵图形？点击矩形工具，绘制一个正方形。然后把右边的正方形，绘制对交直线，然后再使用直线工具，在圆里面绘制一个三角形。具休操作过程步骤如下：

1、打开CAD2022软件，新建文档，点击矩形工具，绘制一个正方形。如下图：

CAD如何画水泵图形第1步

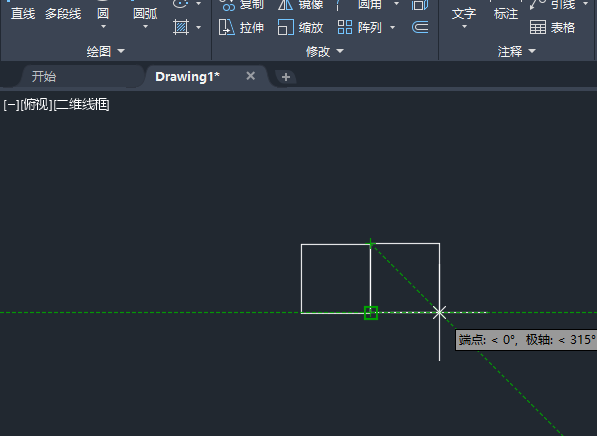

2、用同样的方法，再绘制另一个正方形出来。

CAD如何画水泵图形第2步

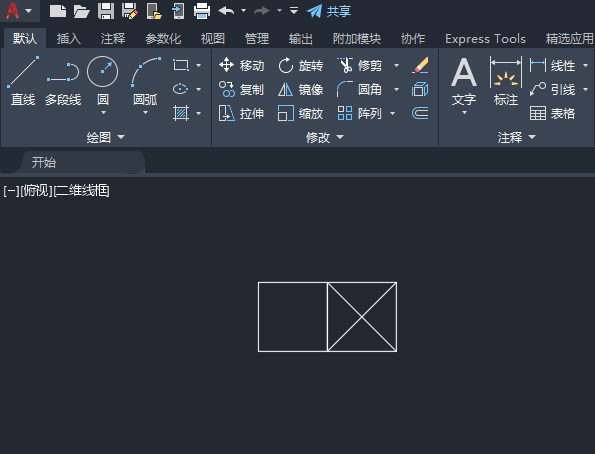

3、然后把右边的正方形，绘制对交直线，如下图：

CAD如何画水泵图形第3步

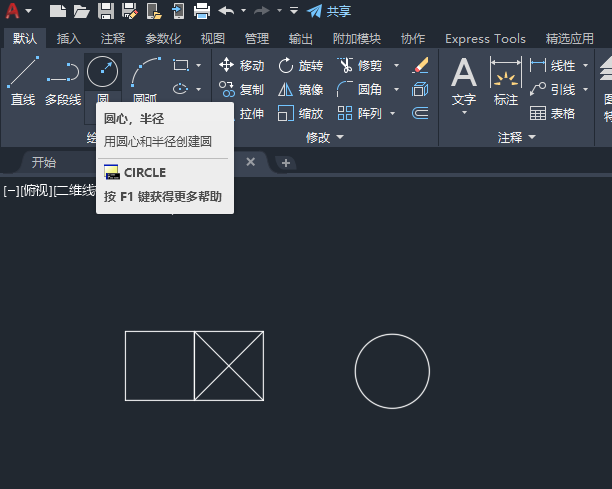

4、使用圆形工具。绘制一个30的小圆。如下图：

CAD如何画水泵图形第4步

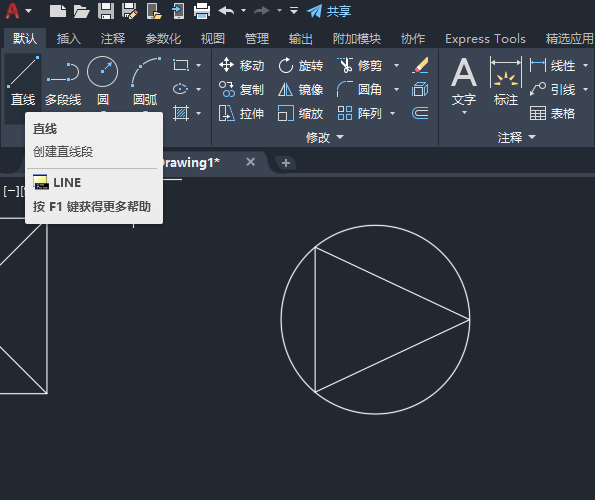

5、然后再使用直线工具，在圆里面绘制一个三角形。如下图：

CAD如何画水泵图形第5步

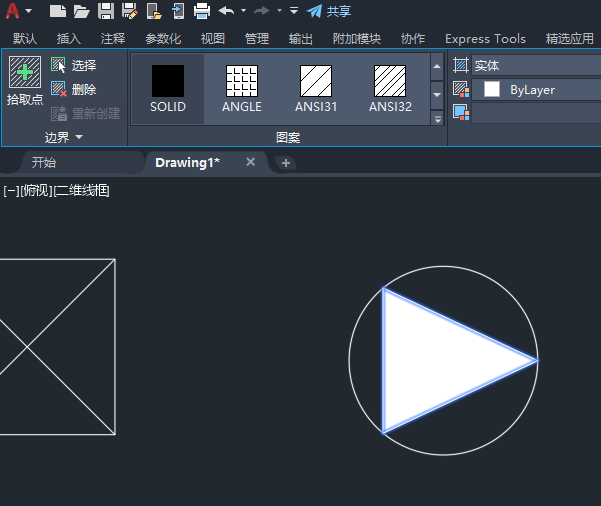

6、最后再使用H填充工具。填充一下实色，如下图：

CAD如何画水泵图形第6步

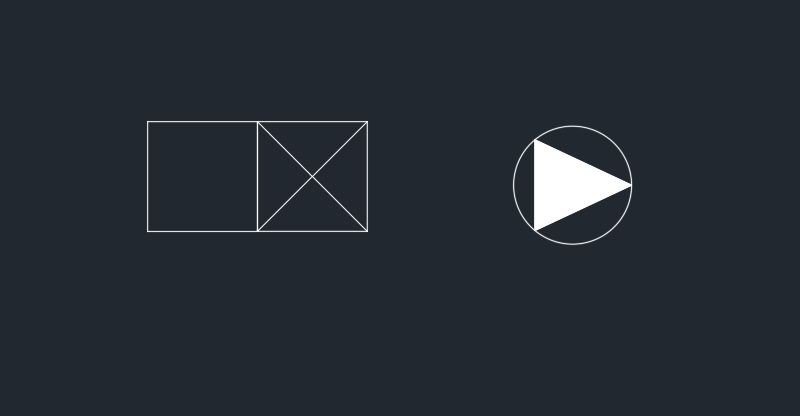

7、CAD如何画水泵图形你学会了吧。

CAD如何画水泵图形第7步
