CAD2022如何通气帽图形

CAD2022如何通气帽图形？同样使用圆形工具，绘制一个小圆出来。同样再绘制一条直线出来，再点击填充图案，再选ANSI37，设置比例为5.填充小圆。具体操作过程步骤如下：

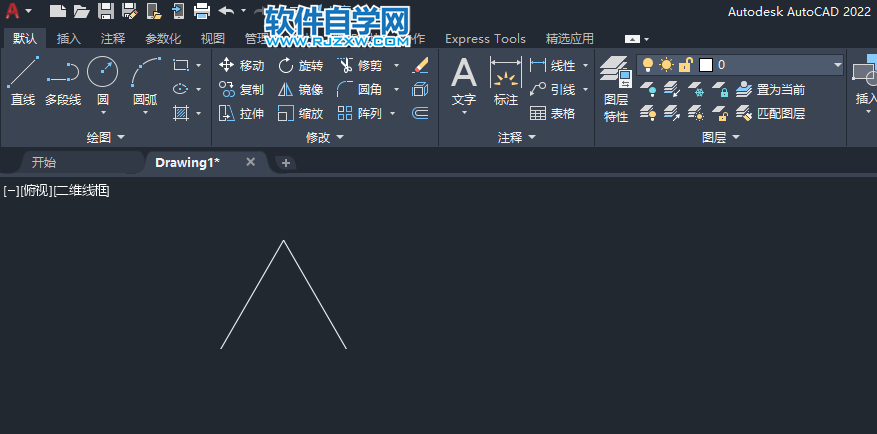

1、打开CAD2022软件，新建空白文档。绘制一个箭头出来。如下图：

CAD2022如何通气帽图形第1步

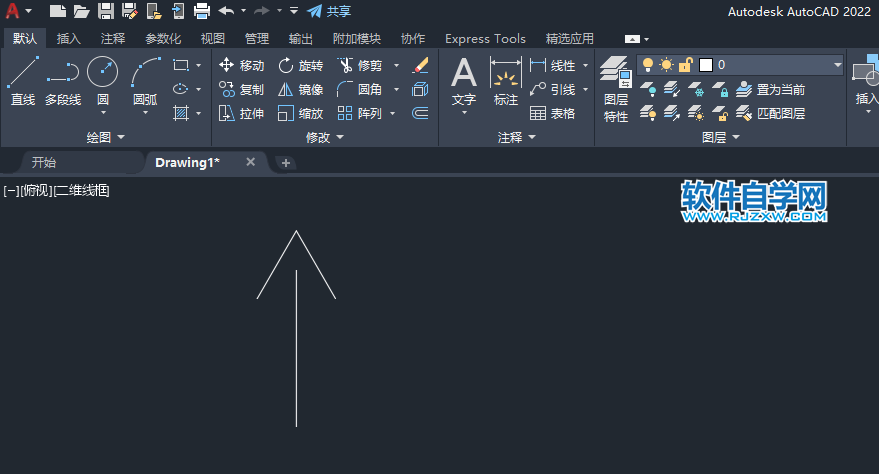

2、然后再绘制一条直线出来，如下图：

CAD2022如何通气帽图形第2步

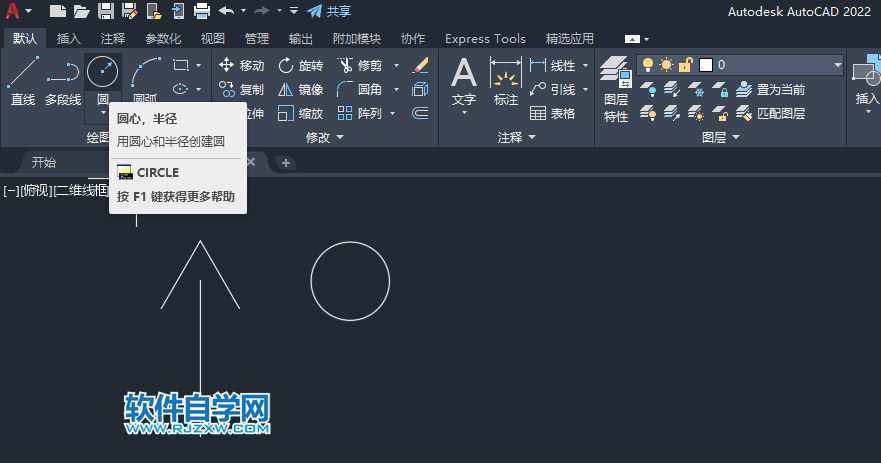

3、同样使用圆形工具，绘制一个小圆出来。

CAD2022如何通气帽图形第3步

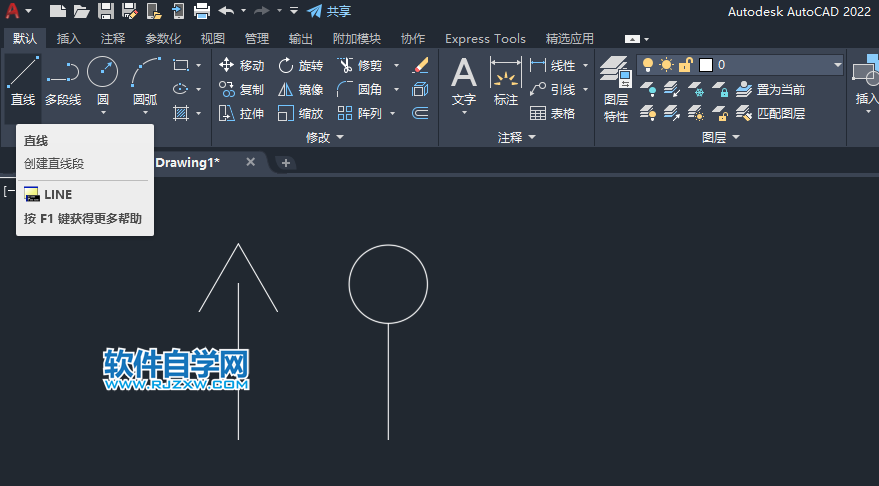

4、同样再绘制一条直线出来，如下图：

CAD2022如何通气帽图形第4步

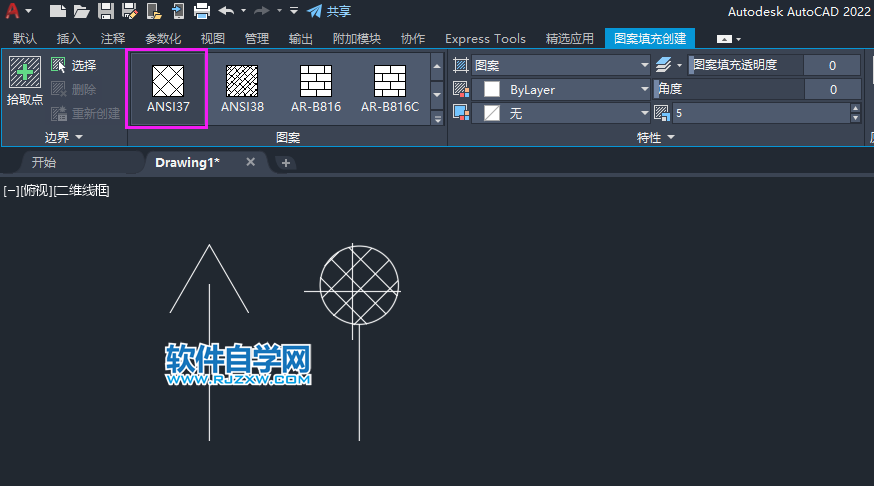

5、再点击填充图案，再选ANSI37，设置比例为5.填充小圆。

CAD2022如何通气帽图形第5步

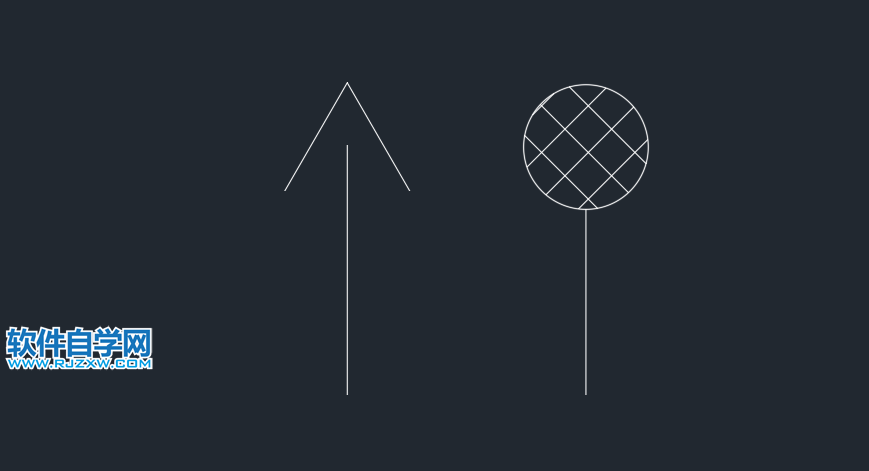

6、这样完成了通气帽图形的设计。

CAD2022如何通气帽图形第6步
