CAD2022如何使用线性尺寸

日期:2024-09-18 15:57 作者:

CAD2022如何使用线性尺寸？点击注释里面的线性，捕捉直线的第一个尺寸端点。具体操作过程步骤如下：

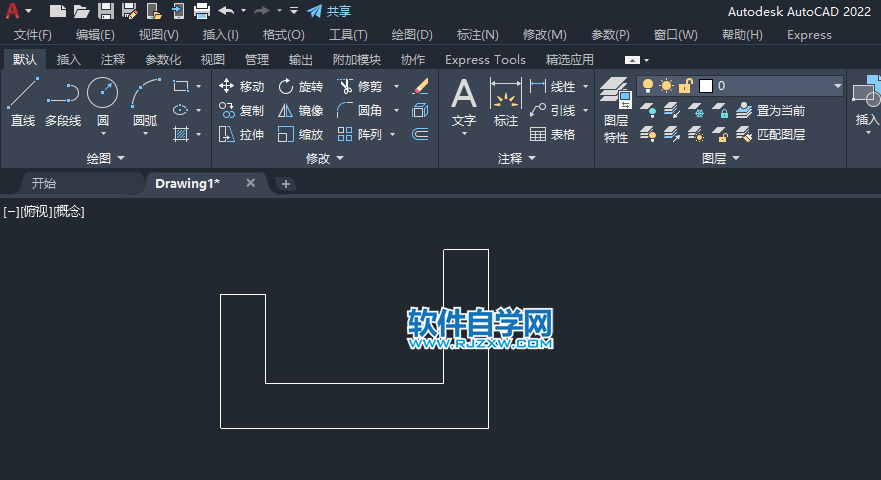

1、打开CAD2022软件，新建空白文档。如下图：

CAD2022如何使用线性尺寸第1步

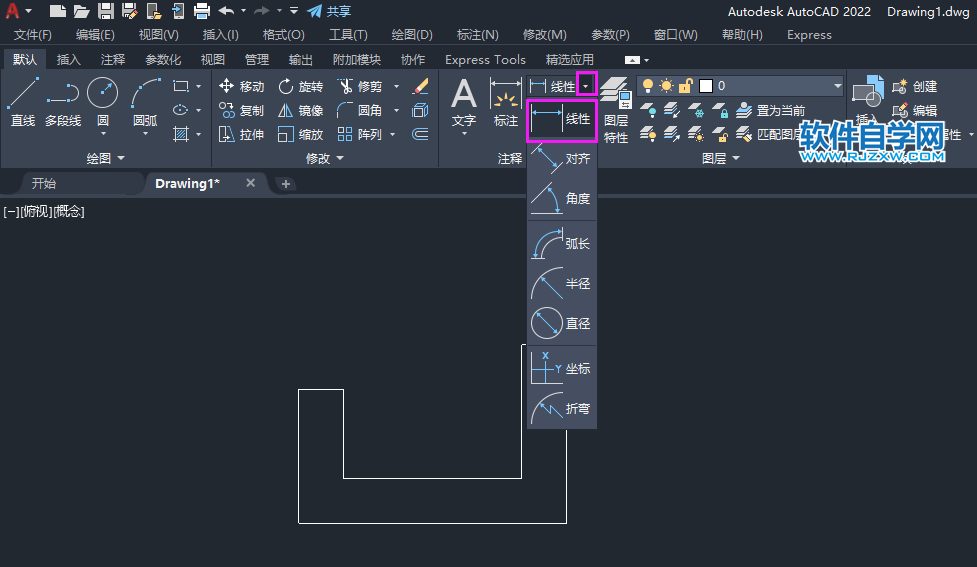

2、点击注释里面的线性。如下图：

CAD2022如何使用线性尺寸第2步

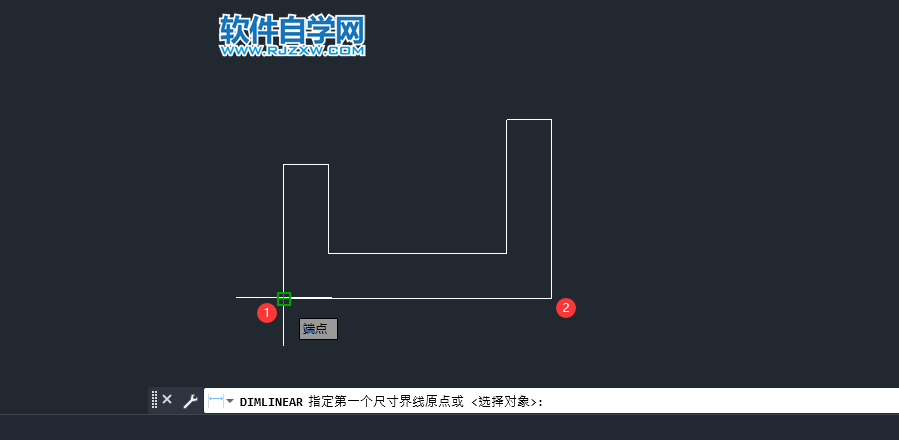

3、捕捉直线的第一个尺寸端点。如下图：

CAD2022如何使用线性尺寸第3步

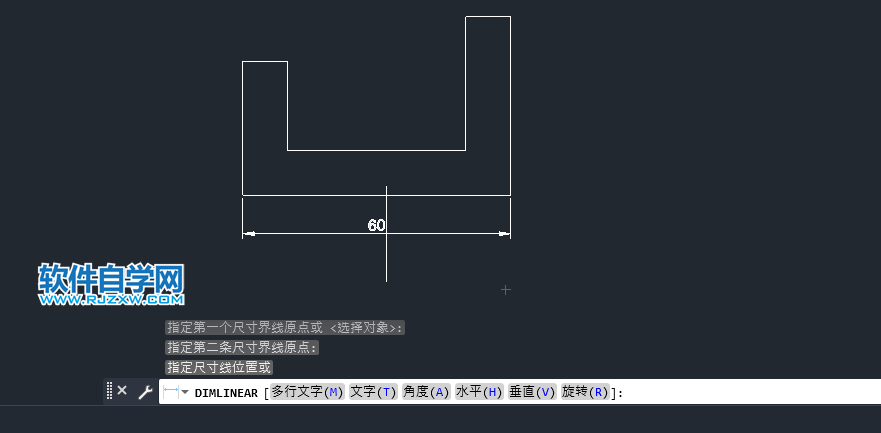

4、然后再捕捉第二点，再点尺寸数的位置。如下图：

CAD2022如何使用线性尺寸第4步

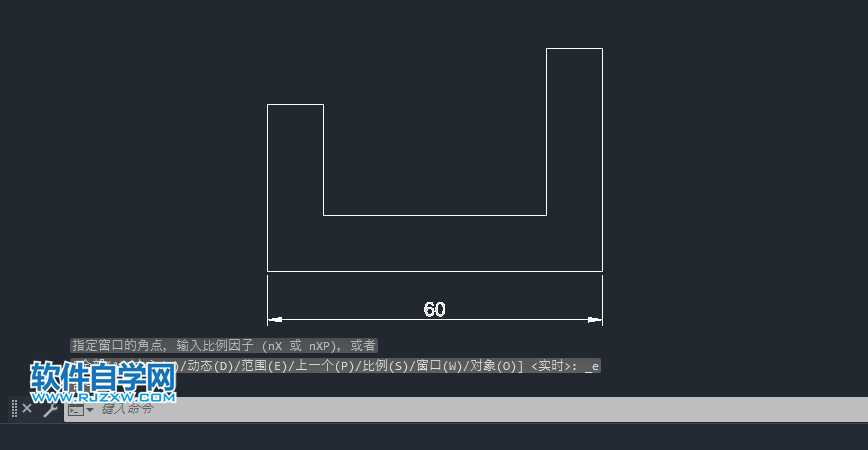

5、这样就完成了线性标注。如下图：

CAD2022如何使用线性尺寸第5步
