CAD如何使用对齐尺寸标注

CAD如何使用对齐尺寸标注？打开CAD软件，新建空白文档。绘制下面的图形出来。点击注释菜单里面的对齐标注，点击标注的第一个端点。然后就可以再点击第二个尺寸的端点。具体操作过程步骤如下：

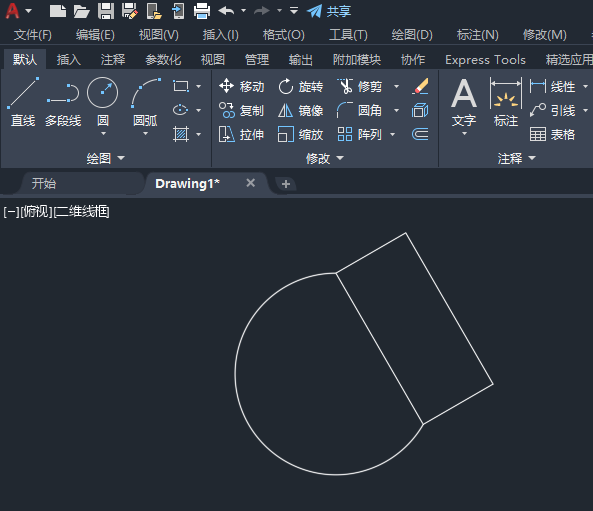

1、打开CAD软件，新建空白文档。绘制下面的图形出来。如下图：

CAD如何使用对齐尺寸标注第1步

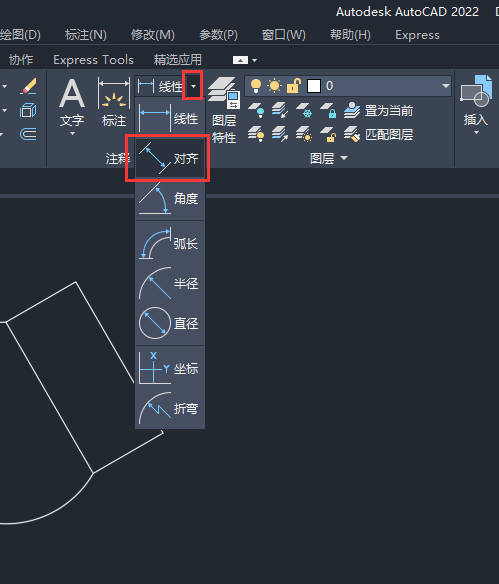

2、点击注释菜单里面的对齐标注。如下图：

CAD如何使用对齐尺寸标注第2步

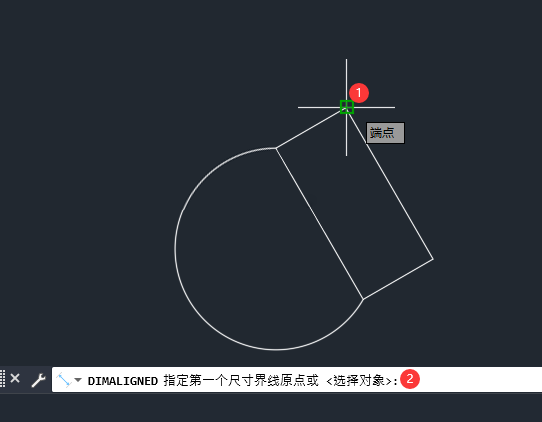

3、点击标注的第一个端点。如下图：

CAD如何使用对齐尺寸标注第3步

4、然后就可以再点击第二个尺寸的端点。如下图：

CAD如何使用对齐尺寸标注第4步

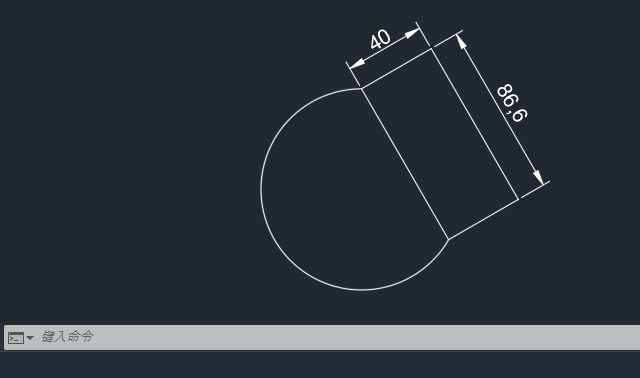

5、这样就可以完成对齐尺寸标注了。

CAD如何使用对齐尺寸标注第5步
