cad旋转到和一条线重合

日期:2024-09-18 15:57 作者:

cad旋转到和一条线重合,这个问题就要用参照角来完成，具体操作过程步骤如下，希望能帮助到大家！

1、打开CAD2023画好的图形。如下图：

cad旋转到和一条线重合第1步

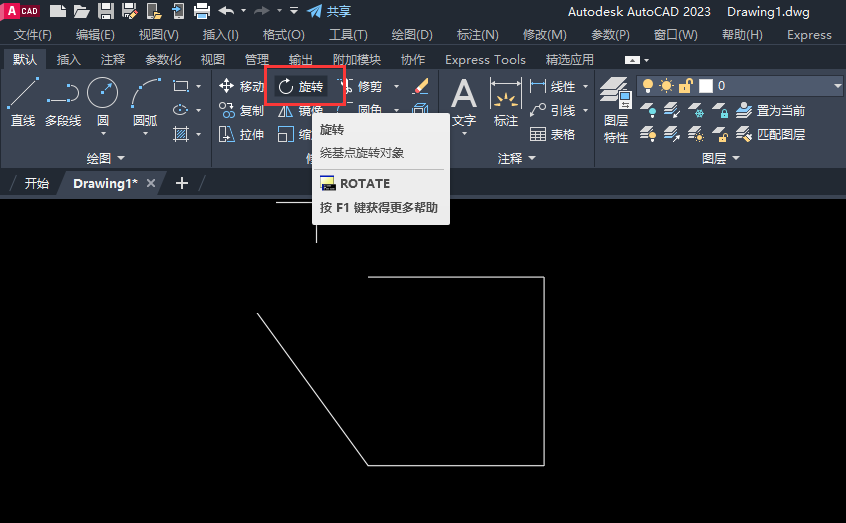

2、点击旋转工具，或是输入ROTATE命令，空格。

cad旋转到和一条线重合第2步

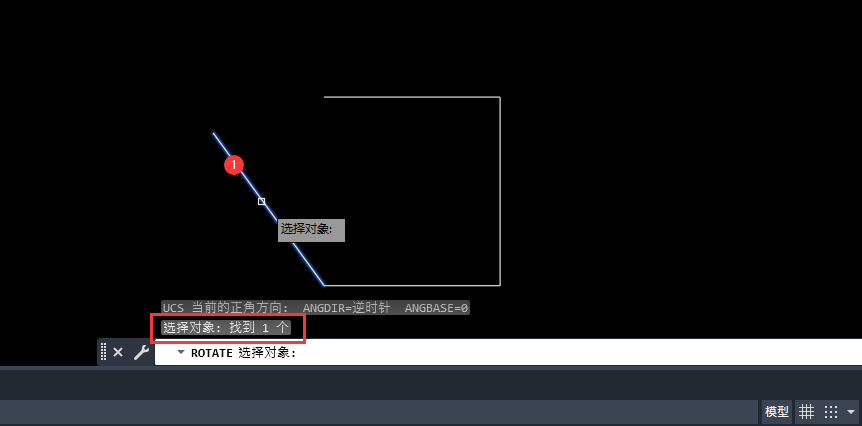

3、选择要旋转的对象，空格。

cad旋转到和一条线重合第3步

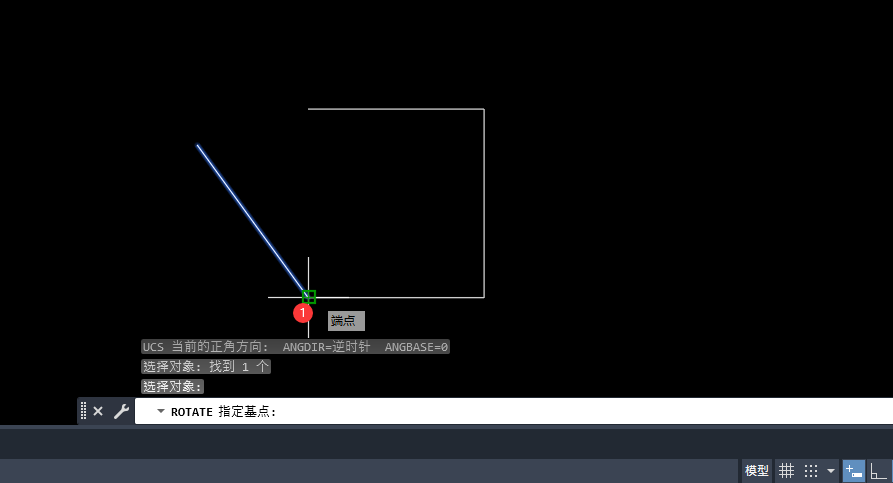

4、选择要旋转的基点。

cad旋转到和一条线重合第4步

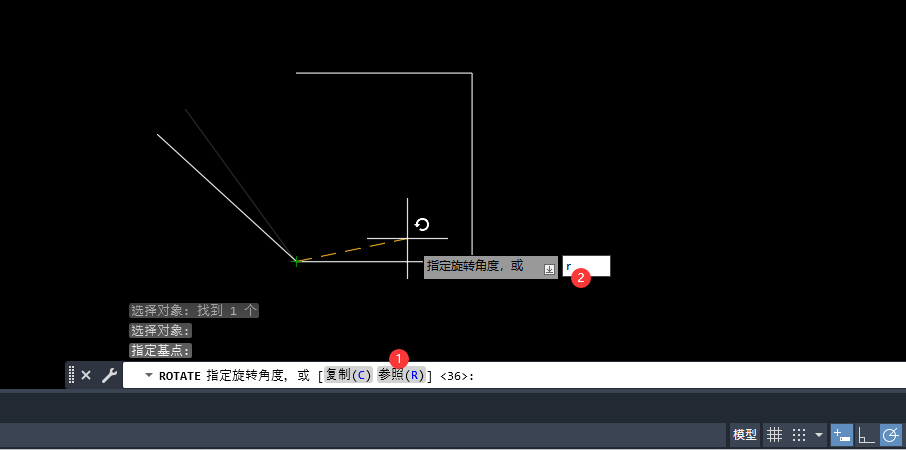

5、点击参照，或是输入R空格。

cad旋转到和一条线重合第5步

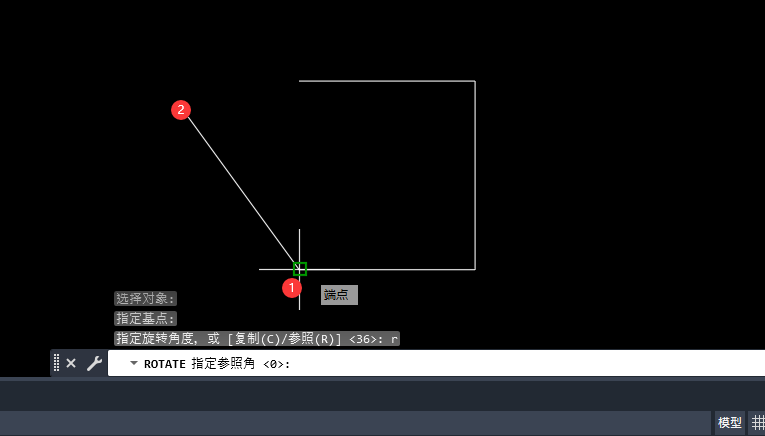

6、选择指定参照角，选择第一个端点与第二个端点。空格。

cad旋转到和一条线重合第6步

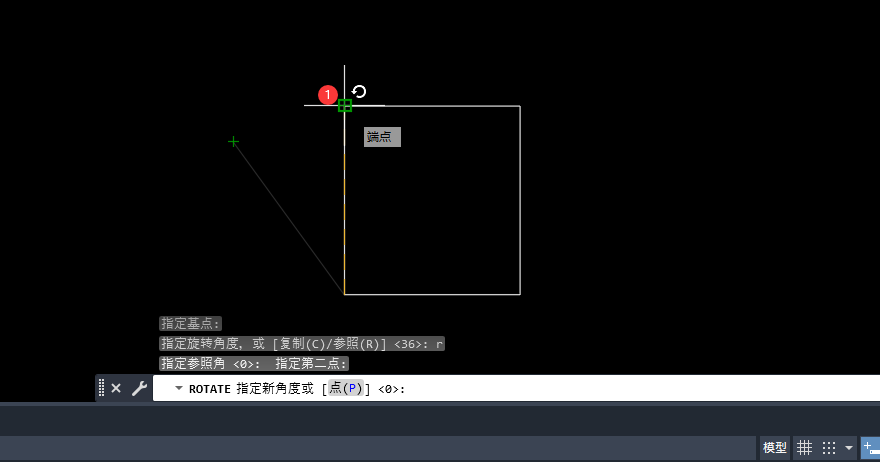

7、再选择第三个端点。就可以重合了。

cad旋转到和一条线重合第7步

8、这样就能组成一个正方形。

cad旋转到和一条线重合第8步
