CAD2023怎么绘制倒角的矩形？

日期:2024-09-18 15:57 作者:

CAD2023怎么绘制倒角的矩形？这个问题很简单，具体操作过程步骤如下，希望能帮助到大家！

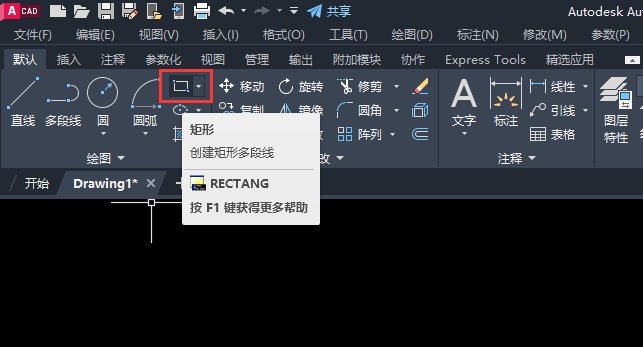

1、打开CAD2023软件，点击矩形工具。或是输入RECTANG命令。

CAD2023怎么绘制倒角的矩形？第1步

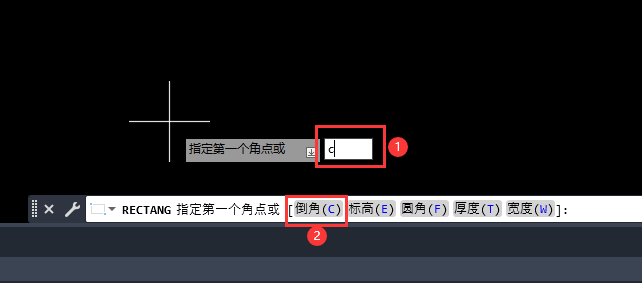

2、输入C命令，或是点击倒角（C）。

CAD2023怎么绘制倒角的矩形？第2步

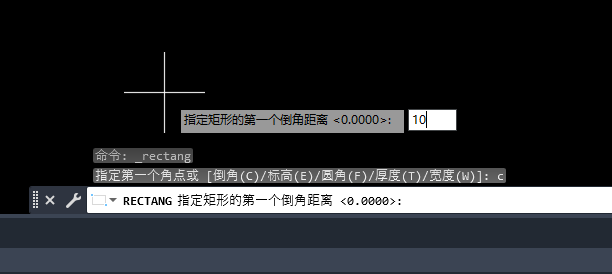

3、指定矩形的第一个倒角距离，输入10空格。

CAD2023怎么绘制倒角的矩形？第3步

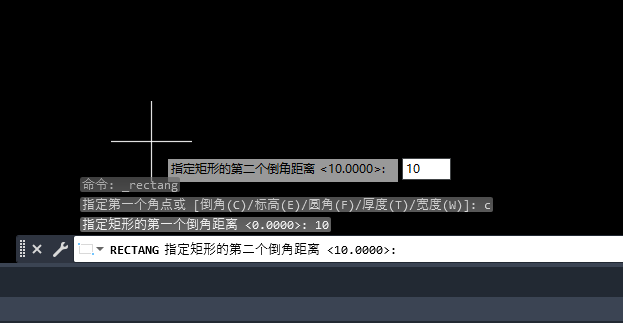

4、再输入指定矩形的第二个倒角距离，输入10空格。

CAD2023怎么绘制倒角的矩形？第4步

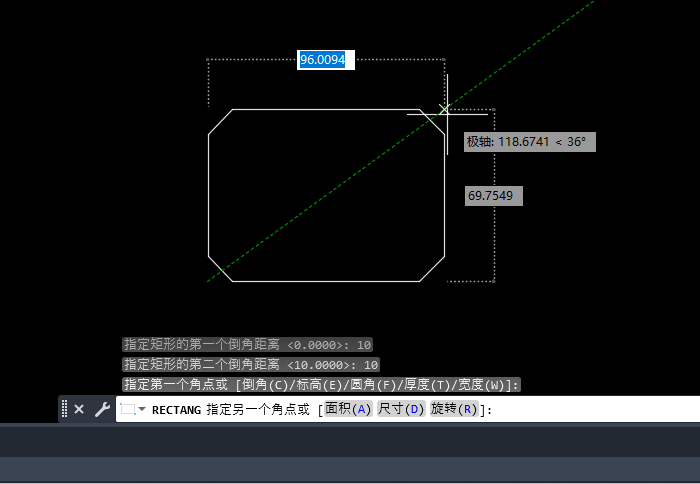

5、然后点击矩形的起点与对角点。

CAD2023怎么绘制倒角的矩形？第5步

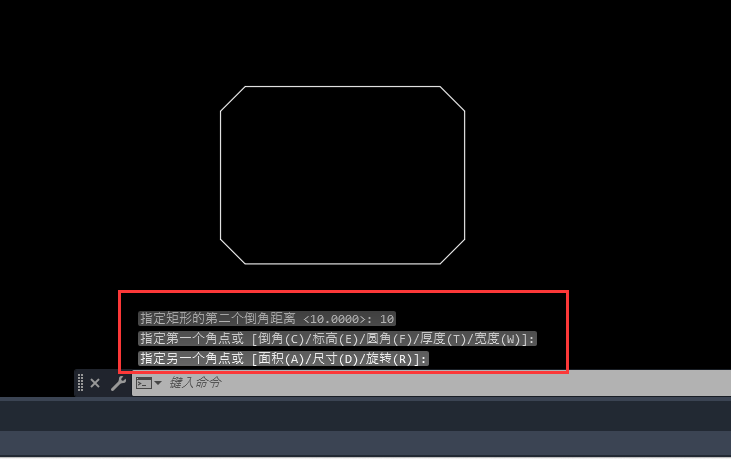

6、这样就可以创建一个倒角矩形。

CAD2023怎么绘制倒角的矩形？第6步
