CAD2023怎么创建无限长的垂直线

日期:2024-09-18 15:57 作者:

CAD2023创建无限长的垂直线的方法与步骤：

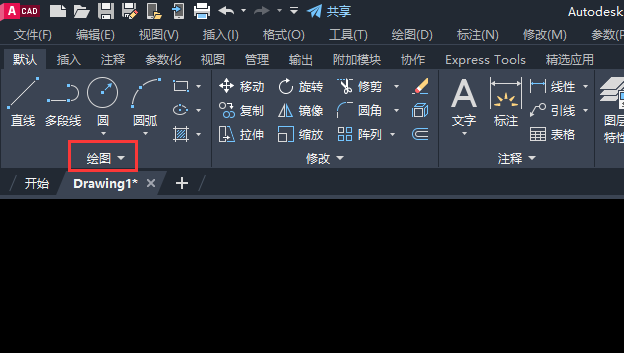

1、打开CAD2023软件，新建空白文档，点击绘图后的三角形图标，如下图：

CAD2023怎么创建无限长的垂直线第1步

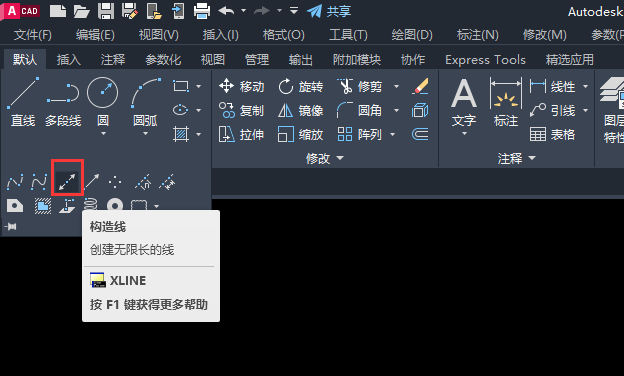

2、点击构造线工具，或是输入XLINE命令，空格。如下图：

CAD2023怎么创建无限长的垂直线第2步

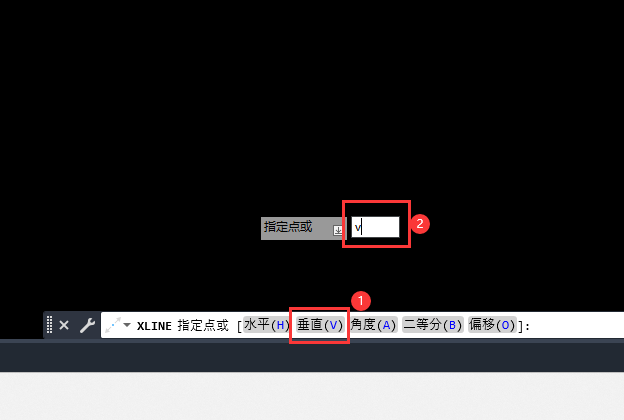

3、然后输入V空格，或点击(V)，也可以。如下图：

CAD2023怎么创建无限长的垂直线第3步

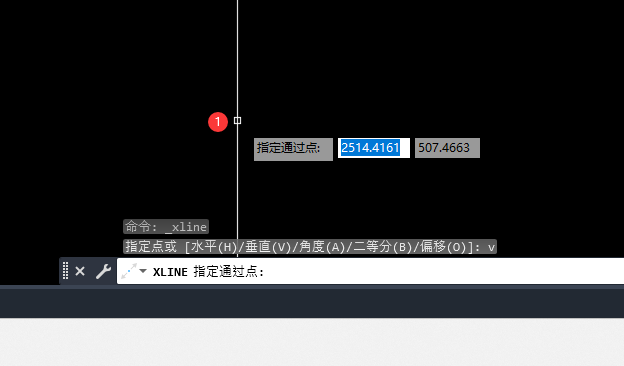

4、然后就可以点击，指定通过点。如下图：

CAD2023怎么创建无限长的垂直线第4步

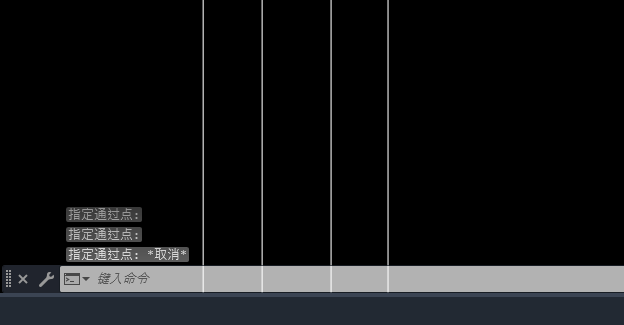

5、这样就可以创建更多的水平垂直线。如下图：

CAD2023怎么创建无限长的垂直线第5步
