用CAD矩形画练习1-2里面坐标画线

日期:2024-09-18 20:25 作者:

下面给大家介绍的是用CAD矩形画练习1-2里面坐标画线的方法，具体操作过程步骤如下：

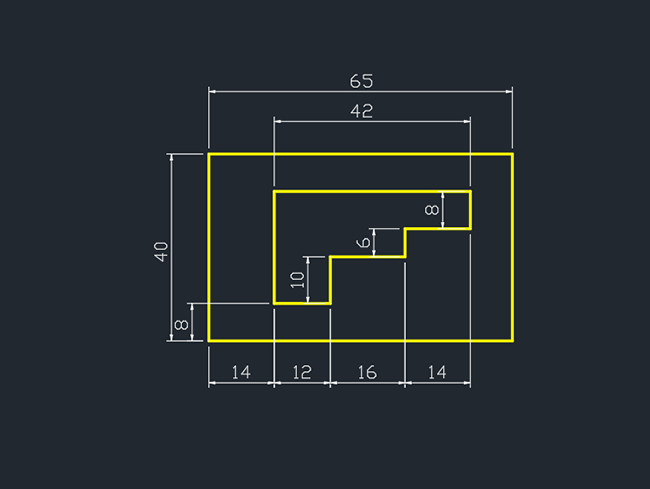

1、打开CAD练习1-2图形。

用CAD矩形画练习1-2里面坐标画线第1步

2、点击矩形工具。如下图：

用CAD矩形画练习1-2里面坐标画线第2步

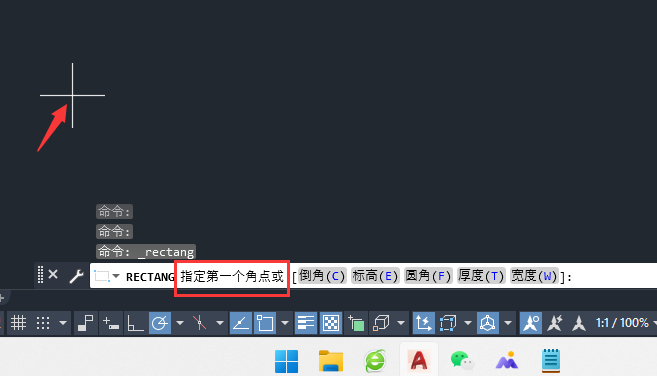

3、指定第一个角点。如下图：

用CAD矩形画练习1-2里面坐标画线第3步

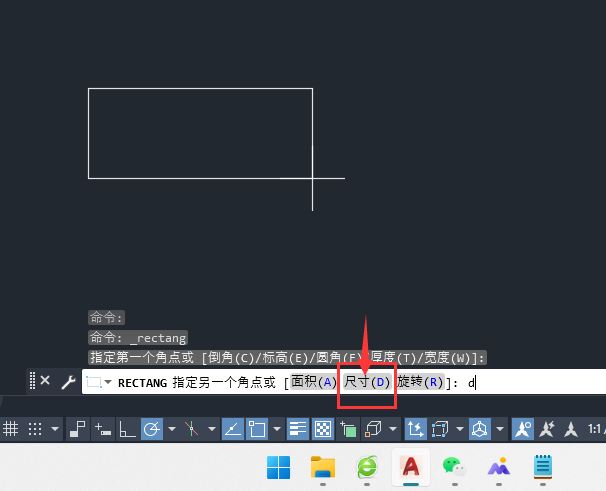

4、点击尺寸D

用CAD矩形画练习1-2里面坐标画线第4步

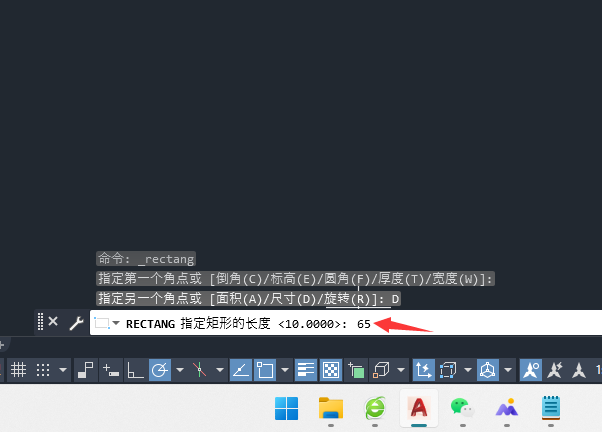

5、输入矩形的长度65，空格。

用CAD矩形画练习1-2里面坐标画线第5步

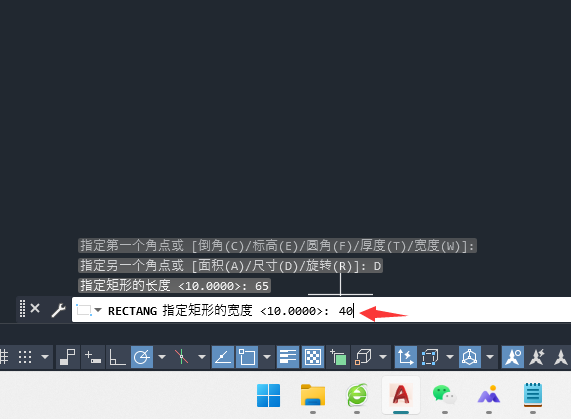

6、输入矩形的宽度40，空格。

用CAD矩形画练习1-2里面坐标画线第6步

7、点击指定另一个角点的位置。

用CAD矩形画练习1-2里面坐标画线第7步

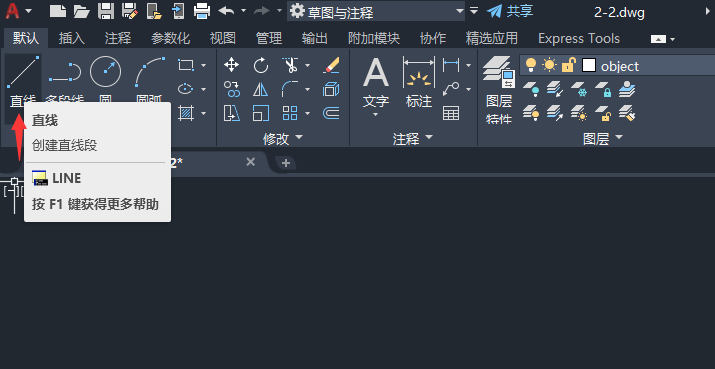

8、点击直线工具，

用CAD矩形画练习1-2里面坐标画线第8步

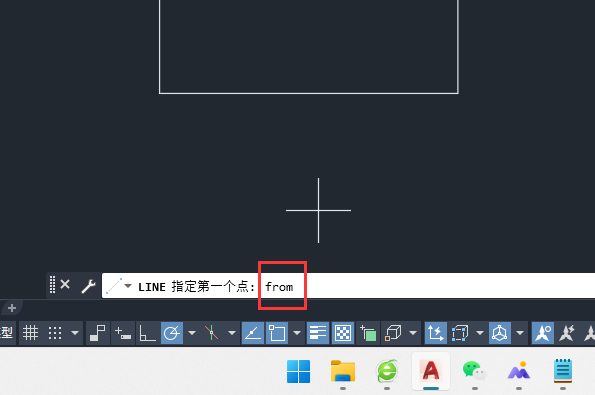

9、然后输入From命令，空格。

用CAD矩形画练习1-2里面坐标画线第9步

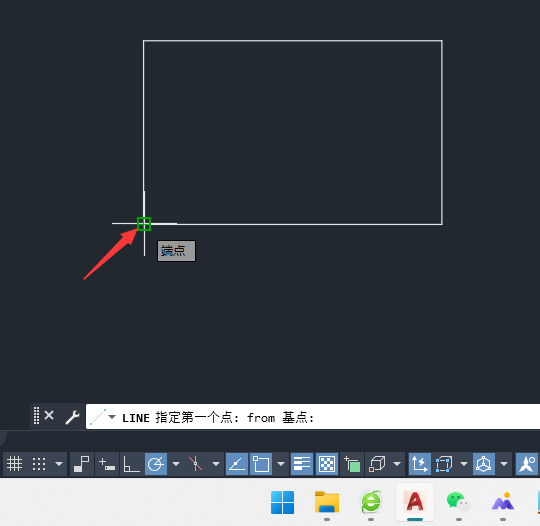

10、点击矩形的端点为第一点。

用CAD矩形画练习1-2里面坐标画线第10步

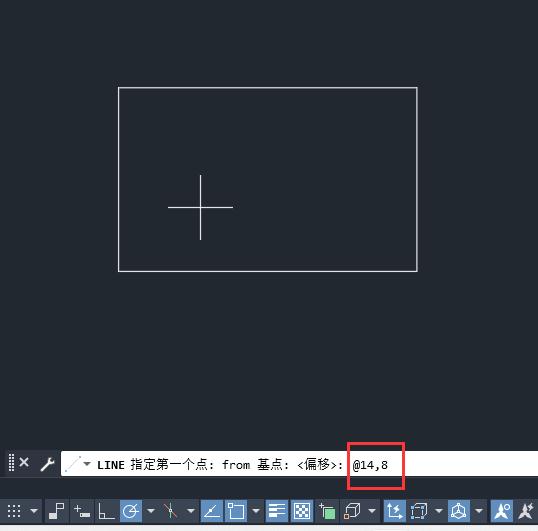

11、输入@14,8，空格。

用CAD矩形画练习1-2里面坐标画线第11步

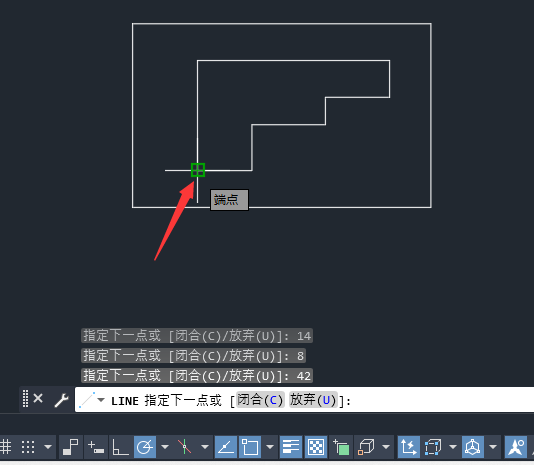

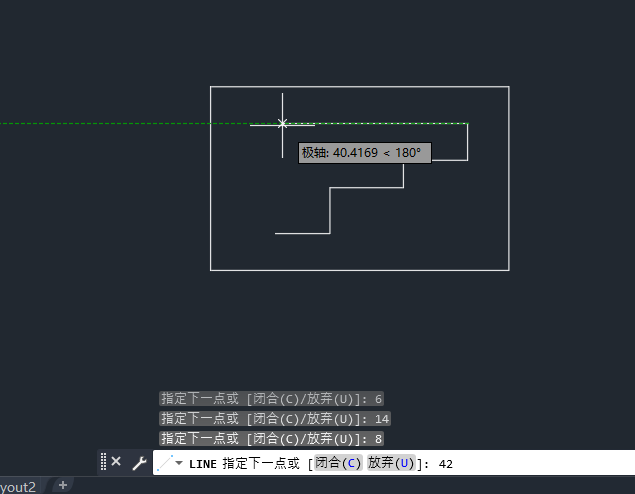

12、用鼠标指定方向输入对应的长度，绘制好下面的图形。

用CAD矩形画练习1-2里面坐标画线第12步

13、然后再与起点，点击合并，按ESC键。

用CAD矩形画练习1-2里面坐标画线第13步

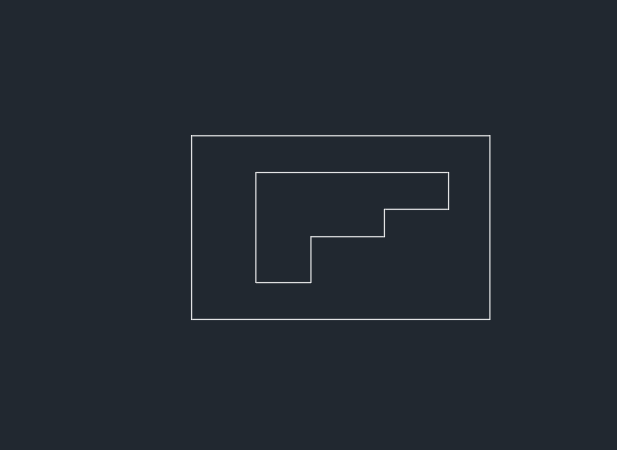

14、这样练习题就画好了。
