CAD角度标注怎么去掉中间的线

日期:2024-09-18 20:25 作者:

下面给大家什么的是CAD角度标注怎么去掉中间的线的方法，具体操作过程步骤如下：

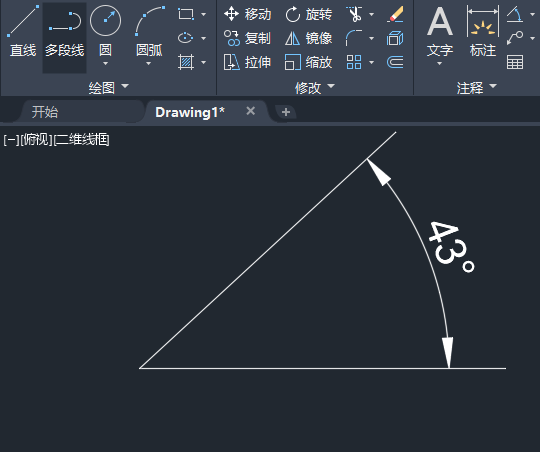

1、打开CAD软件，打开标好的角度对象。

CAD角度标注怎么去掉中间的线第1步

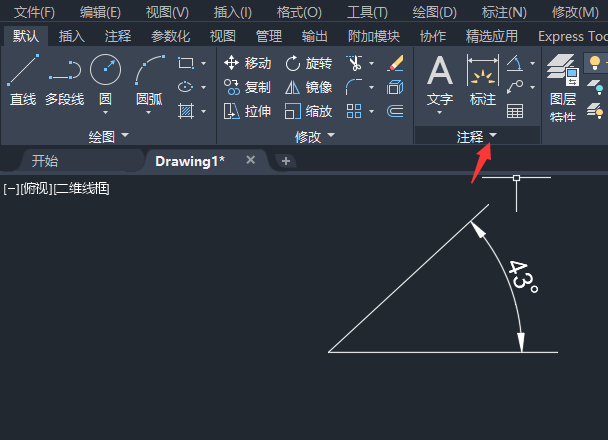

2、点击注释图标。

CAD角度标注怎么去掉中间的线第2步

3、点击ISO-25,点击管理标注样式。

CAD角度标注怎么去掉中间的线第3步

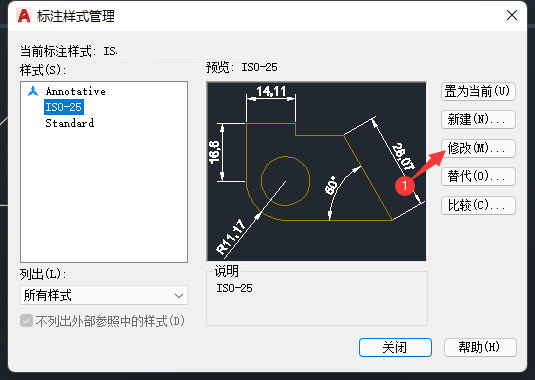

4、点击修改。

CAD角度标注怎么去掉中间的线第4步

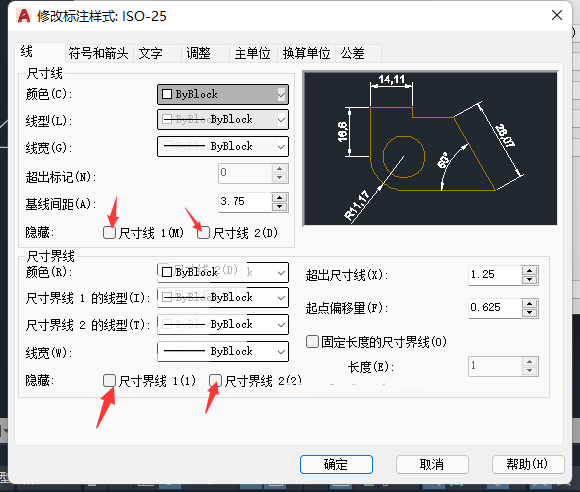

5、点击线选项，找到尺寸线与尺寸界线。

CAD角度标注怎么去掉中间的线第5步

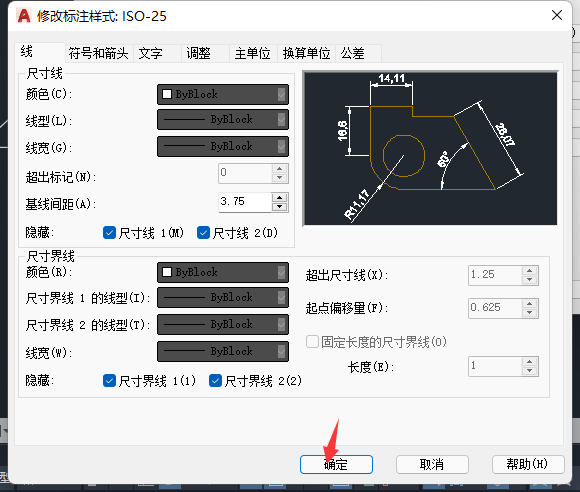

6、全部勾选好后，点击确定。

CAD角度标注怎么去掉中间的线第6步

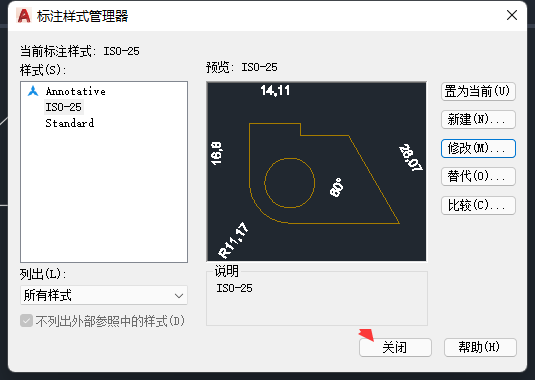

7、点击确定。

CAD角度标注怎么去掉中间的线第7步

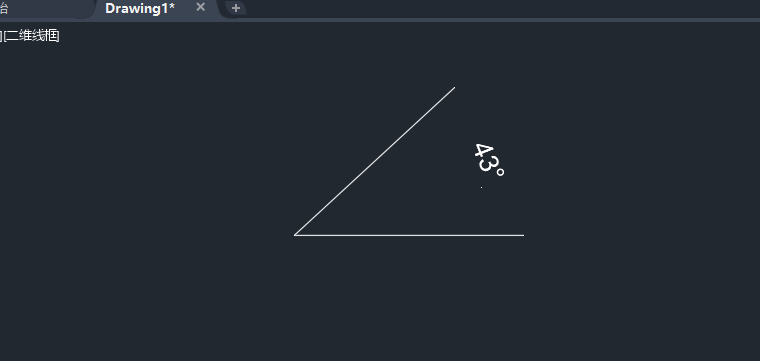

8、这样尺寸标注就完成了隐藏。

CAD角度标注怎么去掉中间的线第8步
